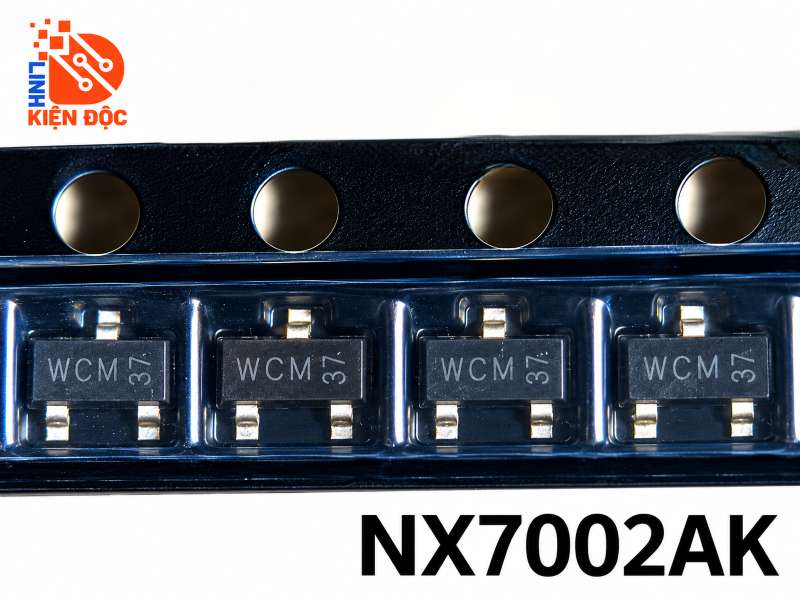

Transistor NX7002AK 60V 0.19A kí hiệu WCM SOT-23
1₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
NX7002AK là transistor MOSFET kênh N (N-Channel Enhancement Mode MOSFET) được thiết kế cho các ứng dụng chuyển mạch và điều khiển tín hiệu trong các mạch điện tử. Linh kiện có điện áp Drain-Source tối đa 60V và dòng Drain tối đa khoảng 0.19A (190mA), phù hợp với các ứng dụng tải nhỏ và mạch điều khiển điện áp thấp.
NX7002AK sử dụng cấu trúc MOSFET với ba cực chính gồm Gate (G), Drain (D) và Source (S). Không giống transistor BJT, MOSFET được điều khiển chủ yếu bằng điện áp tại chân Gate, do đó dòng điện điều khiển Gate rất nhỏ. Đặc điểm này giúp linh kiện phù hợp với các mạch điều khiển bằng vi điều khiển, IC logic và các mạch điện tử cần tiêu thụ công suất điều khiển thấp. Linh kiện sử dụng kiểu đóng gói SOT-23, gồm 3 chân, có kích thước nhỏ gọn và phù hợp với các bo mạch sử dụng công nghệ SMD. Mã nhận dạng trên thân linh kiện là WCM, thuận tiện cho việc kiểm tra và thay thế linh kiện trên PCB.
Đặc điểm
● Là MOSFET kênh N.
● Điện áp Drain-Source tối đa: 60V.
● Dòng Drain tối đa: 0.19A (190mA).
● Điều khiển bằng điện áp tại chân Gate.
● Dòng điều khiển Gate rất nhỏ ở trạng thái tĩnh.
● Phù hợp với các mạch đóng cắt tải nhỏ.
● Kiểu đóng gói SOT-23, nhỏ gọn và tiết kiệm diện tích PCB.
● Thích hợp cho các mạch điều khiển bằng IC logic hoặc vi điều khiển.
● Mã ký hiệu trên thân: WCM.
Cấu tạo
● NX7002AK gồm một MOSFET kênh N với ba cực chính:
● Gate (G): Chân điều khiển, sử dụng điện áp để điều khiển trạng thái dẫn của MOSFET.
● Drain (D): Chân thoát, kết nối với phía tải trong mạch chuyển mạch.
● Source (S): Chân nguồn, thường được nối về mass trong cấu hình chuyển mạch phía thấp.
● Khi điện áp Gate đạt mức phù hợp, kênh dẫn giữa Drain và Source được hình thành, cho phép dòng điện chạy qua MOSFET.
Thông số kỹ thuật
Kích thước
Ứng dụng
● Mạch đóng cắt tải nhỏ.
● Mạch điều khiển LED.
● Mạch điều khiển relay nhỏ.
● Mạch điều khiển động cơ hoặc tải DC công suất thấp.
● Mạch nguồn và quản lý nguồn.
● Mạch bảo vệ và chuyển mạch nguồn.
● Mạch điều khiển bằng vi điều khiển MCU.
● Mạch giao tiếp với IC logic.
● Thiết bị điện tử dân dụng và công nghiệp.
● Các bo mạch SMD cần MOSFET kênh N nhỏ gọn, điện áp chịu đựng 60V và dòng tải khoảng 0.19A.
