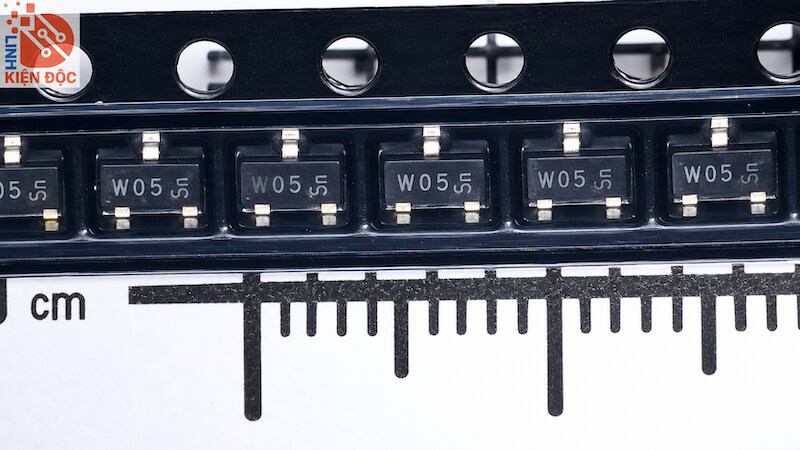

Transistor PDTA124ET kí hiệu W05 kiểu chân SOT-23

PDTA124ET là transistor số loại PNP tích hợp sẵn điện trở phân cực (Resistor-Equipped Transistor – RET), được thiết kế để thực hiện các chức năng đóng cắt, điều khiển tín hiệu và giao tiếp giữa các khối mạch điện tử.

Linh kiện có điện áp Collector-Emitter tối đa 50V, dòng Collector tối đa 100mA và tích hợp hai điện trở phân cực với giá trị R1 = 22kΩ, R2 = 22kΩ. Nhờ cấu trúc tích hợp điện trở, PDTA124ET giúp giảm số lượng linh kiện bên ngoài, đơn giản hóa thiết kế và tiết kiệm diện tích bo mạch.

PDTA124ET sử dụng kiểu đóng gói SOT-23 gồm 3 chân, phù hợp với công nghệ lắp ráp bề mặt SMD. Ký hiệu trên thân linh kiện có thể gặp dạng W05 hoặc mã kết thúc bằng 05, tùy nhà sản xuất và lô sản xuất.

Transistor được ứng dụng phổ biến trong các mạch điều khiển tín hiệu số, mạch đóng cắt tải nhỏ, mạch điều khiển IC và các thiết bị điện tử dân dụng, công nghiệp.

2. Đặc điểm của Transistor PDTA124ET

• Là transistor số loại PNP.

• Tích hợp sẵn hai điện trở phân cực.

• Điện trở đầu vào R1: 22kΩ.

• Điện trở Base-Emitter R2: 22kΩ.

• Điện áp Collector-Emitter tối đa: 50V.

• Dòng Collector tối đa: 100mA.

• Công suất tiêu tán tối đa: 250mW theo điều kiện quy định.

• Giảm số lượng điện trở phân cực bên ngoài.

• Đơn giản hóa thiết kế mạch điều khiển.

• Phù hợp với các ứng dụng đóng cắt tín hiệu và tải dòng nhỏ.

• Kích thước nhỏ gọn, tiết kiệm diện tích PCB.

• Kiểu đóng gói SOT-23 3 chân.

• Phù hợp với công nghệ lắp ráp bề mặt SMD.

3. Cấu tạo và nguyên lý hoạt động

PDTA124ET được cấu tạo từ một transistor lưỡng cực PNP kết hợp với hai điện trở phân cực tích hợp bên trong cùng một vỏ SOT-23.

Cấu tạo chính bao gồm:

• Transistor PNP: thực hiện chức năng khuếch đại hoặc đóng cắt dòng điện.

• Điện trở R1 = 22kΩ: nối tiếp giữa chân đầu vào và cực Base.

• Điện trở R2 = 22kΩ: nối giữa cực Base và cực Emitter, giúp thiết lập trạng thái phân cực.

• Ba chân kết nối: đầu vào, Emitter và Collector.

Sơ đồ chân PDTA124ET theo cấu hình SOT-23 của Nexperia:

• Chân 1: Input (đầu vào thông qua R1).

• Chân 2: Emitter.

• Chân 3: Collector.

Nguyên lý hoạt động:

Khi điện áp đầu vào thấp hơn điện áp tại cực Emitter một mức đủ lớn, transistor PNP được phân cực thuận và bắt đầu dẫn dòng từ Emitter sang Collector.

Khi điện áp đầu vào tiến gần điện áp Emitter, transistor chuyển về trạng thái ngắt, làm giảm dòng điện chạy qua Collector.

Hai điện trở tích hợp R1 và R2 giúp thiết lập điều kiện phân cực, hạn chế dòng điều khiển và hỗ trợ transistor chuyển đổi giữa trạng thái dẫn và trạng thái ngắt.

Nhờ cấu trúc này, PDTA124ET có thể được sử dụng trực tiếp trong nhiều mạch điều khiển logic mà không cần bố trí hai điện trở phân cực riêng biệt.

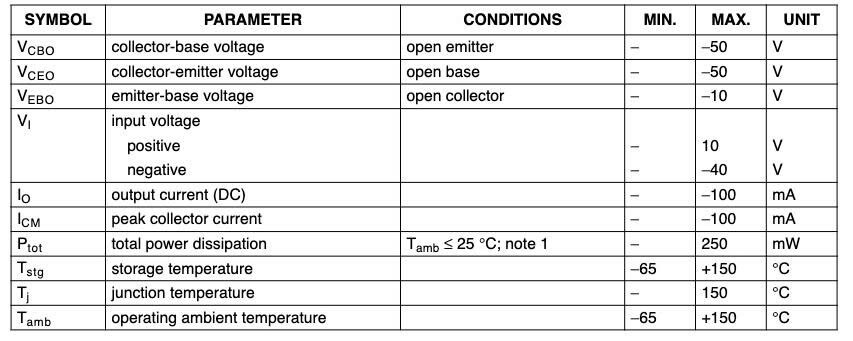

4. Thông số kỹ thuật Transistor PDTA124ET

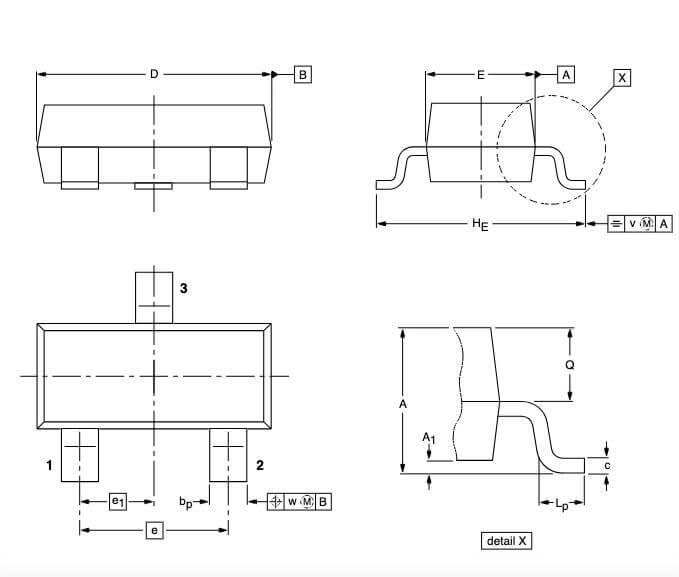

5. Kích thước Transistor PDTA124ET SOT-23

6. Ứng dụng của Transistor PDTA124ET

PDTA124ET được sử dụng trong nhiều loại mạch điện tử cần đóng cắt và điều khiển tín hiệu dòng thấp, bao gồm:

• Mạch đóng cắt tín hiệu điện tử.

• Mạch điều khiển tải dòng nhỏ.

• Mạch điều khiển LED.

• Mạch điều khiển đầu vào IC.

• Mạch giao tiếp giữa các khối logic.

• Mạch đảo trạng thái tín hiệu.

• Mạch điều khiển transistor công suất.

• Mạch điều khiển nguồn.

• Mạch chuyển mạch phía nguồn dương.

• Mạch điều khiển vi xử lý.

• Mạch giao tiếp vi điều khiển.

• Mạch xử lý tín hiệu số.

• Mạch điều khiển relay thông qua tầng công suất phù hợp.

• Thiết bị điện tử dân dụng.

• Thiết bị điện tử cầm tay.

• Thiết bị truyền thông.

• Bo mạch điều khiển công nghiệp.

• Thiết bị điện tử có không gian PCB hạn chế.

Transistor PDTA124ET ký hiệu W05 SOT-23 là transistor số PNP tích hợp điện trở, có điện áp 50V, dòng 100mA và hai điện trở phân cực R1 = R2 = 22kΩ. Linh kiện phù hợp với các ứng dụng đóng cắt tín hiệu, điều khiển logic và điều khiển tải dòng nhỏ, giúp giảm số lượng linh kiện bên ngoài và tiết kiệm diện tích trên bo mạch PCB.
