Transistor PDTA143XT kí hiệu t31 kiểu chân SOT23 điện áp 50V dòng điện 0.1A

1. Đặc Điểm

PDTA143XT là transistor kỹ thuật số PNP có tích hợp sẵn điện trở phân cực, được thiết kế cho các mạch đóng cắt và điều khiển tín hiệu. Linh kiện có điện áp Collector–Emitter tối đa 50V và dòng Collector tối đa 100mA (0.1A).

PDTA143XT sử dụng kiểu chân SOT23 nhỏ gọn, phù hợp với các bo mạch điện tử có mật độ linh kiện cao. Nhờ tích hợp sẵn điện trở phân cực bên trong, linh kiện giúp giảm số lượng linh kiện ngoài, đơn giản hóa thiết kế mạch và tiết kiệm diện tích PCB.

Đặc điểm chính:

• Transistor kỹ thuật số PNP
• Điện áp Collector–Emitter tối đa 50V
• Dòng Collector tối đa 0.1A
• Tích hợp sẵn điện trở phân cực

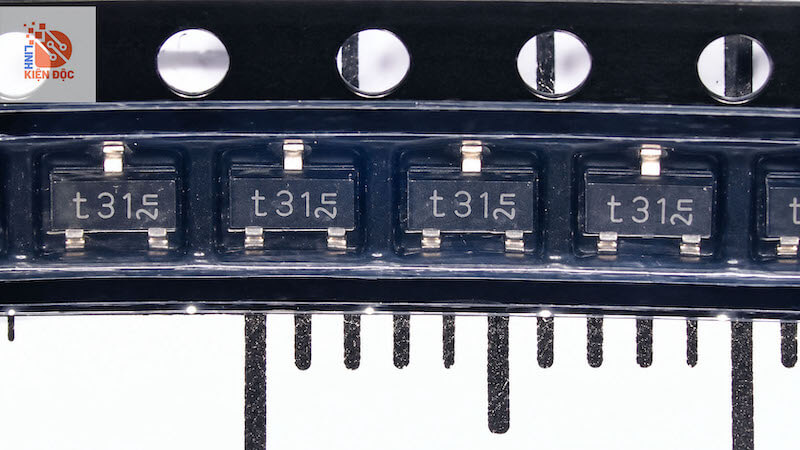

• Ký hiệu trên thân t31
• Kiểu chân SOT23, 3 chân
• Kích thước nhỏ gọn
• Phù hợp cho mạch đóng cắt và điều khiển tín hiệu

2. Cấu Tạo

PDTA143XT được cấu tạo từ một transistor PNP kết hợp với hệ thống điện trở phân cực được tích hợp trực tiếp bên trong linh kiện. Điện trở đầu vào R1 có giá trị khoảng 4.7kΩ và điện trở R2 có giá trị khoảng 10kΩ.

Cấu hình gồm 3 chân chính:

• Chân 1: Input – ngõ vào điều khiển
• Chân 2: Emitter
• Chân 3: Collector – ngõ ra

Việc tích hợp điện trở bên trong giúp PDTA143XT có thể được kết nối trực tiếp với nhiều mạch điều khiển mà không cần bố trí thêm nhiều điện trở phân cực bên ngoài như transistor PNP thông thường.

3. Thông Số Kỹ Thuật

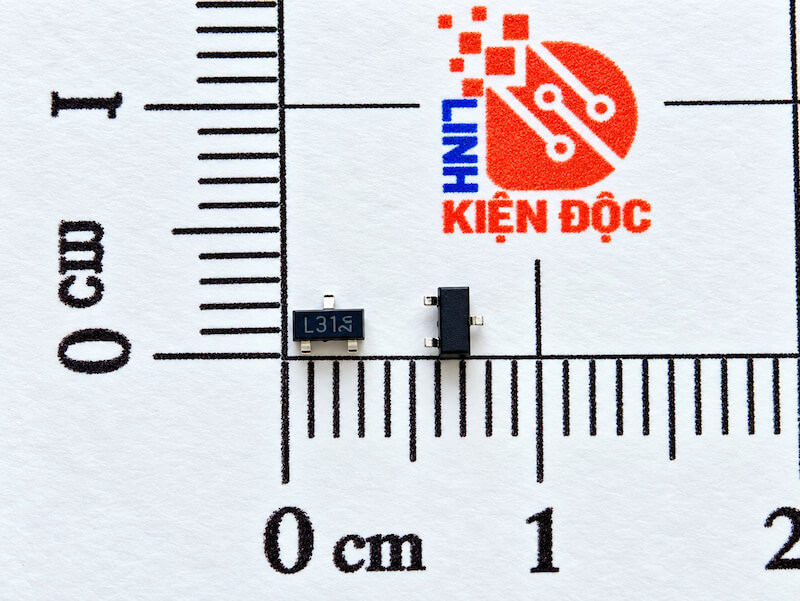

4. Kích Thước

5. Ứng Dụng

PDTA143XT được sử dụng phổ biến trong các mạch đóng cắt tín hiệu, mạch điều khiển tải công suất nhỏ, mạch giao tiếp tín hiệu và các thiết bị điện tử sử dụng linh kiện SMD.

Linh kiện có thể được ứng dụng trong mạch điều khiển LED, mạch logic, mạch giao tiếp vi điều khiển, mạch điều khiển relay nhỏ, thiết bị điện tử dân dụng, bo điều khiển công nghiệp, thiết bị tự động hóa và các mạch cần transistor PNP tích hợp sẵn điện trở phân cực.
