1. Giới thiệu chung về Transistor PDTB123YT

PDTB123YT là transistor kỹ thuật số loại PNP (Digital Transistor), được tích hợp điện trở phân cực bên trong, giúp đơn giản hóa thiết kế mạch điện tử và giảm số lượng linh kiện điện trở bên ngoài.

Linh kiện được sử dụng phổ biến trong các mạch chuyển mạch tín hiệu, điều khiển tải nhỏ, mạch logic và hệ thống điều khiển điện tử.

Transistor PDTB123YT sử dụng kiểu vỏ SOT-23 3 chân, có kích thước nhỏ gọn, phù hợp với công nghệ lắp ráp bề mặt SMD/SMT. Trên thân linh kiện có ký hiệu nhận dạng W7Y, giúp thuận tiện trong việc kiểm tra và thay thế linh kiện trên bo mạch.

2. Đặc điểm nổi bật của PDTB123YT

• Transistor kỹ thuật số loại PNP.
• Tích hợp điện trở phân cực bên trong.
• Giảm số lượng linh kiện điện trở ngoài.
• Phù hợp với các ứng dụng chuyển mạch điện tử.
• Có khả năng điều khiển tải dòng nhỏ.
• Hoạt động với tín hiệu điều khiển logic phù hợp.
• Kích thước SOT-23 nhỏ gọn.
• Tiết kiệm diện tích bo mạch PCB.
• Phù hợp với dây chuyền lắp ráp SMT.
• Ứng dụng trong thiết bị điện tử dân dụng và công nghiệp.

3. Cấu tạo và nguyên lý hoạt động

PDTB123YT là transistor PNP có điện trở tích hợp, gồm ba cực chức năng:

Base (B): Cực điều khiển, kết nối với tín hiệu đầu vào thông qua điện trở tích hợp.

Collector (C): Cực thu, tham gia vào quá trình dẫn dòng qua tải.

Emitter (E): Cực phát, thường được kết nối với nguồn dương trong cấu hình chuyển mạch PNP.

Khi điện áp điều khiển tại đầu vào được kéo xuống thấp hơn điện áp Emitter một mức phù hợp, transistor bắt đầu dẫn điện và cho phép dòng điện chạy qua tải.

Khi tín hiệu điều khiển tiến gần mức điện áp Emitter, transistor chuyển sang trạng thái ngắt.

Nhờ điện trở được tích hợp bên trong, PDTB123YT giúp giảm yêu cầu sử dụng điện trở phân cực rời, đồng thời hỗ trợ thiết kế các mạch điều khiển nhỏ gọn.

4. Thông số kỹ thuật PDTB123YT

5. Kích thước Transistor PDTB123YT

6. Chức năng và công dụng của PDTB123YT

Transistor PDTB123YT có chức năng chính là chuyển mạch và điều khiển tín hiệu điện tử.

Các công dụng phổ biến gồm:

• Chuyển mạch ON/OFF.
• Điều khiển LED và đèn báo.
• Điều khiển tải dòng nhỏ.
• Làm tầng đệm tín hiệu.
• Điều khiển transistor khác.
• Giao tiếp giữa vi điều khiển và tải.
• Chuyển đổi trạng thái logic trong cấu hình phù hợp.
• Điều khiển tín hiệu trong bo mạch điện tử.
• Giảm số lượng điện trở phân cực ngoài.

7. Ứng dụng của PDTB123YT

PDTB123YT được sử dụng trong nhiều loại mạch điện tử như:

• Mạch vi điều khiển.
• Bo mạch điều khiển LED.
• Mạch nguồn điện tử.
• Thiết bị điện tử dân dụng.
• Mạch cảm biến.
• Thiết bị đo lường.
• Hệ thống điều khiển công nghiệp.
• Thiết bị tự động hóa.
• Mạch chuyển mạch tín hiệu.
• Thiết bị điện tử cầm tay.
• Bo mạch điều khiển tải nhỏ.

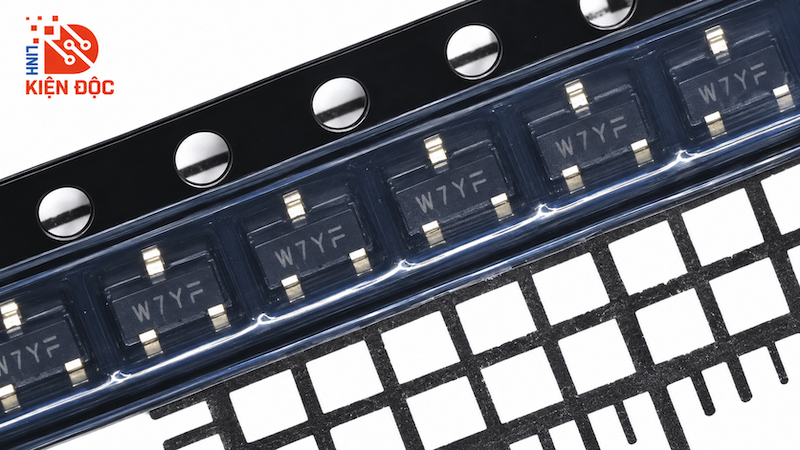

8. Ký hiệu W7Y trên PDTB123YT

Do package SOT-23 có kích thước nhỏ nên tên đầy đủ PDTB123YT thường không được in trực tiếp trên thân linh kiện.

Thay vào đó, nhà sản xuất sử dụng mã marking ngắn W7Y để hỗ trợ nhận dạng.

Khi tìm transistor có ký hiệu W7Y, cần kiểm tra thêm:

• Kiểu chân SOT-23.
• Cực tính PNP.
• Cấu hình điện trở tích hợp.
• Sơ đồ chân.
• Điện áp làm việc.
• Vị trí linh kiện trên bo mạch.

Không nên xác định linh kiện chỉ dựa vào ký hiệu W7Y vì mã SMD có thể trùng giữa nhiều linh kiện khác nhau.

9. Lưu ý khi thay thế PDTB123YT

Khi lựa chọn transistor thay thế PDTB123YT, cần chú ý:

• Loại transistor PNP.
• Điện áp Collector-Emitter.
• Dòng Collector tối đa.
• Giá trị điện trở tích hợp R1 và R2.
• Điện áp điều khiển đầu vào.
• Công suất tiêu tán.
• Kiểu vỏ SOT-23.
• Sơ đồ chân.
• Ký hiệu và mã sản phẩm.

Không nên thay trực tiếp bằng transistor PNP thông thường nếu chưa bổ sung mạng điện trở phân cực phù hợp.

10. Kết luận

PDTB123YT là transistor kỹ thuật số PNP tích hợp điện trở, sử dụng kiểu vỏ SOT-23 3 chân, ký hiệu W7Y.

Linh kiện được thiết kế cho các ứng dụng chuyển mạch tín hiệu, điều khiển tải nhỏ và giao tiếp giữa các tầng mạch điện tử.

Nhờ thiết kế tích hợp điện trở, PDTB123YT giúp đơn giản hóa sơ đồ mạch, giảm số lượng linh kiện rời và tiết kiệm diện tích PCB, phù hợp với các thiết bị điện tử dân dụng và công nghiệp.
