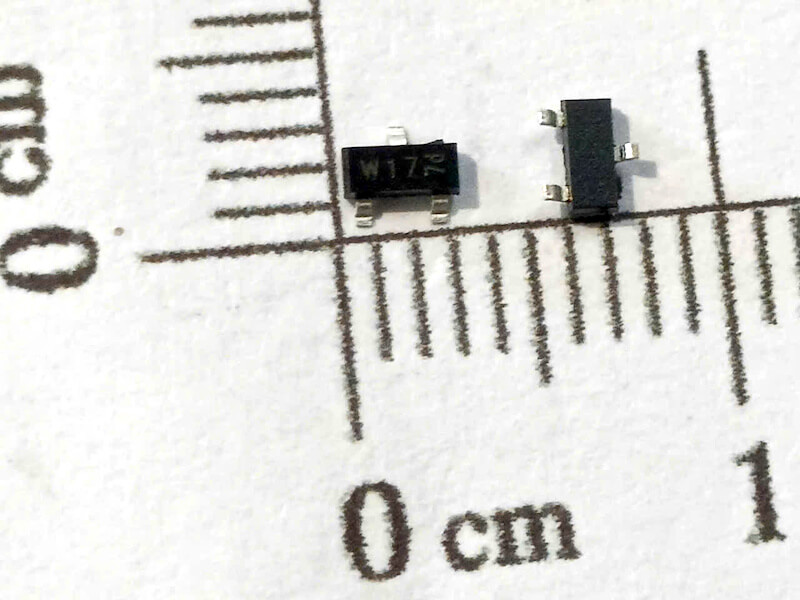

Transistor PDTC124ET kí hiệu W17 kiểu chân SOT23

1. Giới thiệu chung

PDTC124ET là transistor lưỡng cực NPN thuộc loại transistor số, còn gọi là transistor có điện trở tích hợp. Linh kiện được thiết kế với hai điện trở phân cực được tích hợp ngay bên trong transistor, giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa mạch điều khiển.

PDTC124ET có điện áp collector-emitter tối đa khoảng 50 V, dòng collector tối đa 100 mA và được đóng gói dạng SOT23 với 3 chân. Ký hiệu thường được in trên thân linh kiện là W17.

2. Đặc điểm chính

• Loại transistor: NPN.

• Loại transistor: transistor số có điện trở tích hợp.

• Điện áp Collector-Emitter tối đa: 50 V.

• Dòng Collector tối đa: 100 mA.

• Điện trở R1 tích hợp: 22 kΩ.

• Điện trở R2 tích hợp: 22 kΩ.

• Công suất tiêu tán tối đa: khoảng 250 mW.

• Hệ số khuếch đại dòng DC tối thiểu: khoảng 60.

• Đóng gói: SOT23.

• Số chân: 3.

• Kiểu lắp: linh kiện dán SMD.

• Có thể sử dụng như công tắc điện tử để điều khiển tải nhỏ.

• Hai điện trở tích hợp giúp giảm linh kiện bên ngoài.

3. Cấu tạo bên trong

PDTC124ET khác với transistor NPN thông thường ở chỗ bên trong đã có sẵn hai điện trở phân cực.

Sơ đồ tương đương:

                 Collector
                    |
                    |
                 ┌──┴──┐
                 │ NPN │
                 │     │
                 └──┬──┘
                    |
                    |
                 Emitter
                    |
                   GND


Input
  |
  |
 R1 = 22 kΩ
  |
  +---------- Base
  |
 R2 = 22 kΩ
  |
  +---------- Emitter

Trong đó:

• R1 = 22 kΩ là điện trở nối từ chân Input đến Base.

• R2 = 22 kΩ là điện trở nối giữa Base và Emitter.

• Transistor NPN thực hiện chức năng khuếch đại hoặc đóng cắt.

Nhờ cấu tạo này, PDTC124ET có thể thay thế một transistor NPN thông thường kết hợp với các điện trở phân cực trong nhiều mạch điều khiển.

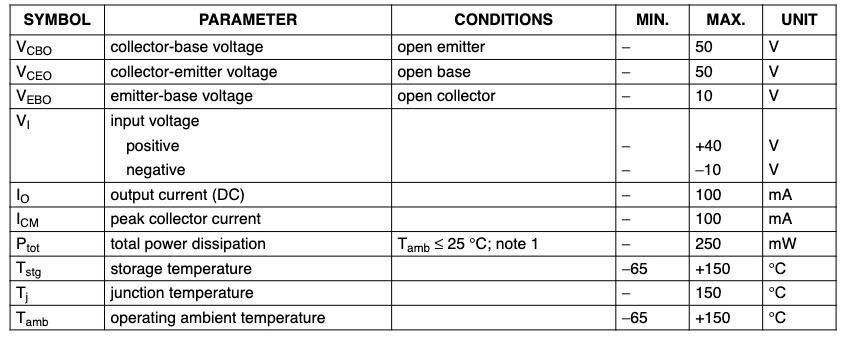

4. Thông số kỹ thuật

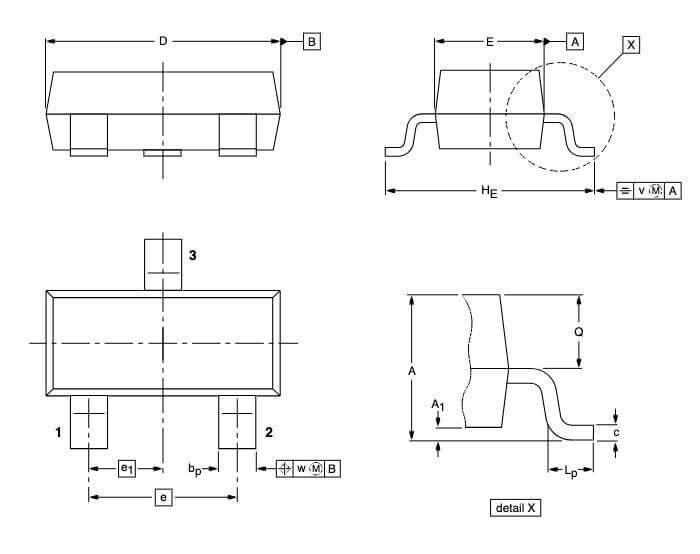

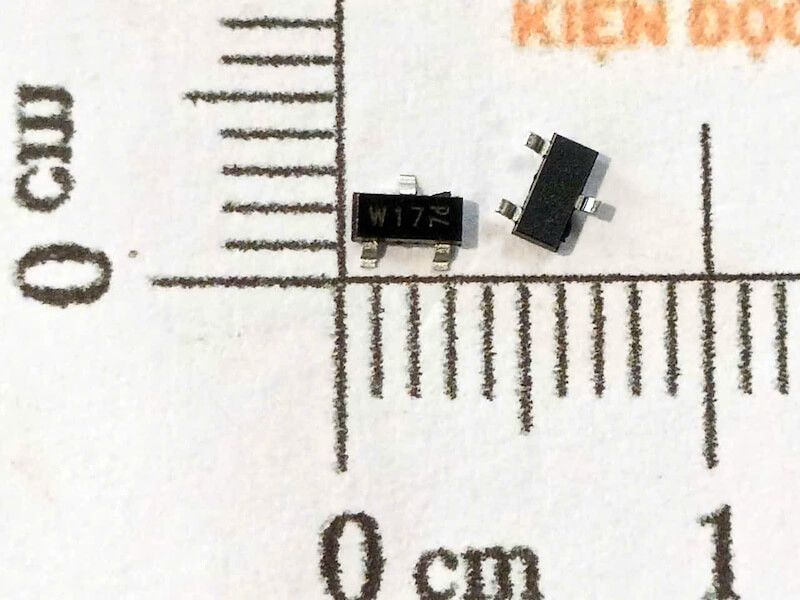

5. Kích thước

6. Ứng dụng

PDTC124ET thường được sử dụng trong các mạch điện tử công suất nhỏ và mạch điều khiển logic.

Các ứng dụng tiêu biểu:

• Điều khiển LED.

• Đóng cắt tải nhỏ.

• Điều khiển relay loại nhỏ.

• Điều khiển ngõ vào của IC.

• Mạch giao tiếp tín hiệu logic.

• Mạch điều khiển từ vi điều khiển.

• Mạch điều khiển công nghiệp.

• Mạch điện tử ô tô.

• Điều khiển transistor hoặc tầng công suất tiếp theo.

• Các mạch cần tiết kiệm diện tích PCB.
