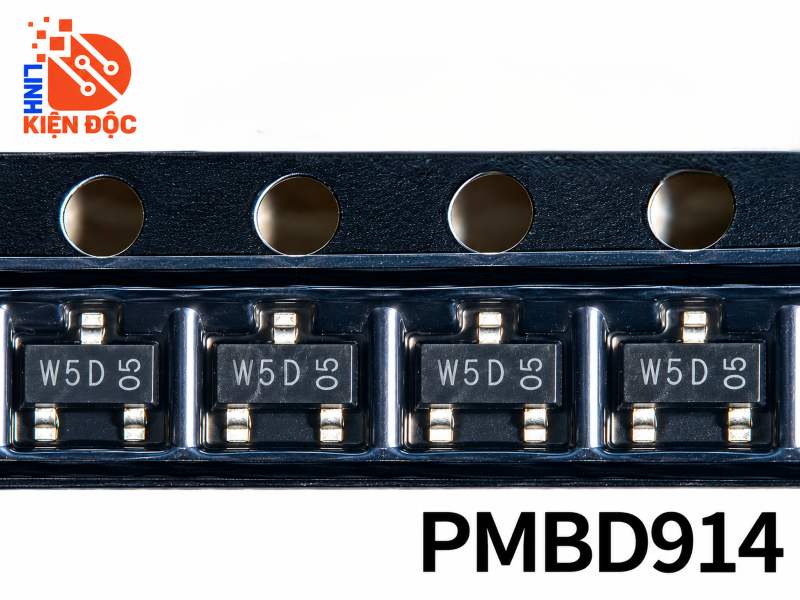

Transistor PMBD914 0.15A 100V kí hiệu W5D SOT-23
1₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
PMBD914 thực tế là diode chuyển mạch tín hiệu nhỏ (Switching Diode), không phải transistor. Linh kiện thuộc dòng diode 1N914, được thiết kế để thực hiện các chức năng chỉnh lưu tín hiệu, chuyển mạch tốc độ cao và bảo vệ trong các mạch điện tử.
PMBD914 sử dụng kiểu đóng gói SOT-23, gồm 3 chân, trong đó cấu hình linh kiện cho phép sử dụng trong các mạch có yêu cầu kích thước nhỏ và tốc độ chuyển mạch nhanh. Diode có điện áp ngược lặp lại tối đa khoảng 100V, phù hợp với nhiều mạch tín hiệu và mạch logic.
Đặc điểm
● Là diode chuyển mạch tốc độ cao, không phải transistor.
● Điện áp ngược tối đa: 100V.
● Dòng thuận liên tục khoảng 150mA.
● Tốc độ chuyển mạch nhanh, phù hợp với các mạch tín hiệu.
● Kiểu đóng gói SOT-23, thiết kế SMD nhỏ gọn.
● Phù hợp với các mạch điện tử có yêu cầu đóng cắt tín hiệu nhanh.
● Mã ký hiệu trên thân linh kiện: W5D.
Cấu tạo
● PMBD914 sử dụng cấu trúc diode bán dẫn PN, được tối ưu cho khả năng chuyển mạch nhanh.
● Package SOT-23 có 3 chân, trong đó các chân được bố trí để tạo thành các kết nối diode theo cấu hình của linh kiện.
● Không nên xác định PMBD914 là transistor chỉ dựa vào việc linh kiện có 3 chân; đây là diode nhiều chân trong package SOT-23.
Thông số kỹ thuật
Kích thước
Ứng dụng
● Mạch chuyển mạch tín hiệu tốc độ cao.
● Mạch xử lý tín hiệu số.
● Mạch logic.
● Mạch chỉnh lưu tín hiệu nhỏ.
● Mạch kẹp và giới hạn điện áp.
● Mạch bảo vệ đầu vào.
● Mạch điều khiển và xử lý xung.
● Các thiết bị điện tử dân dụng và công nghiệp.
