Transistor PMBT2907A kí hiệu t2F W2F kiểu chân SOT23

1. Giới thiệu chung về Transistor PMBT2907A

PMBT2907A là transistor lưỡng cực loại PNP, được thiết kế để khuếch đại tín hiệu và đóng cắt dòng điện trong các mạch điện tử công suất nhỏ.

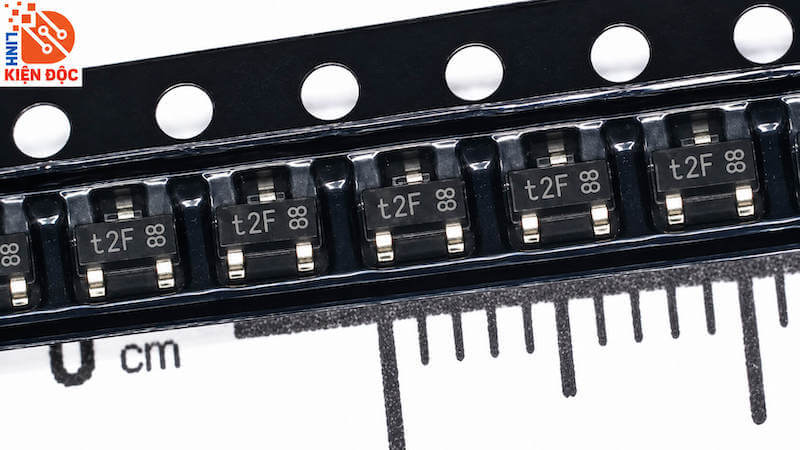

Linh kiện có ký hiệu trên thân t2F hoặc W2F, sử dụng kiểu đóng gói SOT-23 với 3 chân kết nối, phù hợp với công nghệ lắp ráp bề mặt SMT.

Transistor PMBT2907A có điện áp Collector–Emitter tối đa 60V và dòng Collector tối đa 600mA. Nhờ khả năng khuếch đại dòng điện và đáp ứng chuyển mạch tốt, linh kiện được ứng dụng trong các mạch điều khiển, mạch khuếch đại tín hiệu, mạch đóng cắt tải và thiết bị điện tử dân dụng.

Với kích thước nhỏ gọn, PMBT2907A phù hợp với những bảng mạch điện tử yêu cầu tiết kiệm diện tích lắp đặt.

2. Đặc điểm và cấu tạo của Transistor PMBT2907A

Đặc điểm nổi bật

• Transistor loại PNP, sử dụng vật liệu bán dẫn silicon.

• Điện áp Collector–Emitter tối đa 60V.

• Dòng Collector liên tục tối đa 600mA.

• Có khả năng khuếch đại dòng điện và đóng cắt tín hiệu.

• Điện áp bão hòa Collector–Emitter thấp khi được điều khiển phù hợp.

• Kiểu đóng gói SOT-23 nhỏ gọn, tiết kiệm diện tích bảng mạch PCB.

• Phù hợp với công nghệ hàn bề mặt SMT.

• Có thể sử dụng trong các mạch điều khiển tải nhỏ và khuếch đại tín hiệu.

Cấu tạo

PMBT2907A được chế tạo từ vật liệu bán dẫn silicon, có cấu trúc ba lớp bán dẫn P-N-P, tạo thành hai tiếp giáp P-N.

Transistor gồm 3 cực:

• Base (B): Cực nền, điều khiển trạng thái hoạt động của transistor.

• Collector (C): Cực góp, tham gia dẫn dòng điện chính.

• Emitter (E): Cực phát, cung cấp hạt tải điện cho quá trình dẫn điện.

Đối với transistor PNP, linh kiện dẫn điện khi điện thế cực Base thấp hơn cực Emitter một mức phù hợp.

Khi có dòng điều khiển tại cực Base, transistor cho phép dòng điện chạy từ Emitter sang Collector, thực hiện chức năng khuếch đại hoặc đóng cắt tải.
