Transistor PNP 2SA1255-Y ký hiệu OY SOT23 200V 50mA

1. Giới thiệu Transistor PNP 2SA1255-Y ký hiệu OY

2SA1255-Y là transistor lưỡng cực BJT loại PNP, được thiết kế cho các mạch khuếch đại tín hiệu và chuyển mạch điện áp tương đối cao. Linh kiện có điện áp chịu đựng lên tới 200V, dòng Collector tối đa 50mA, phù hợp với các mạch tín hiệu, mạch điều khiển và nhiều thiết bị điện tử công nghiệp.

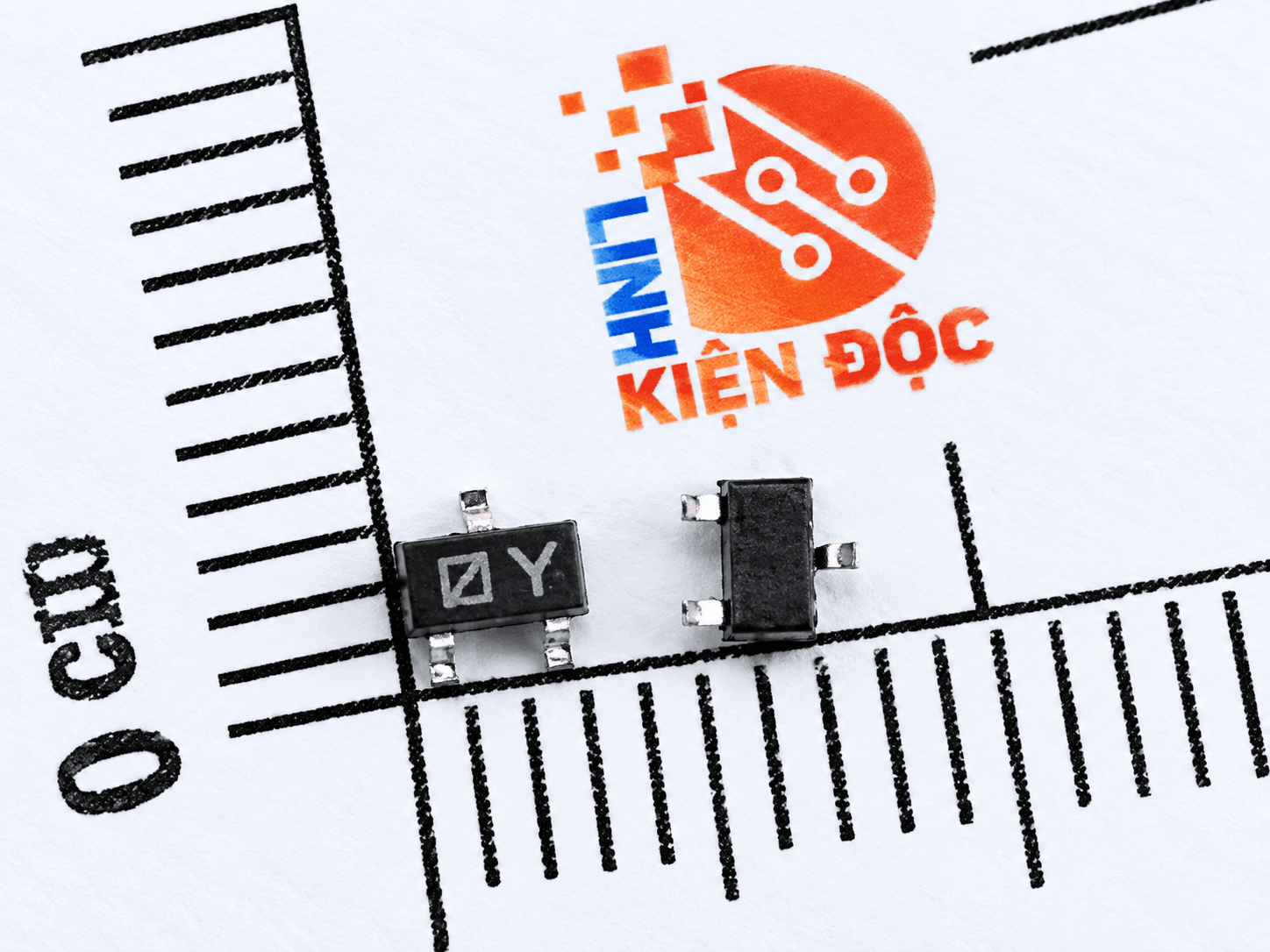

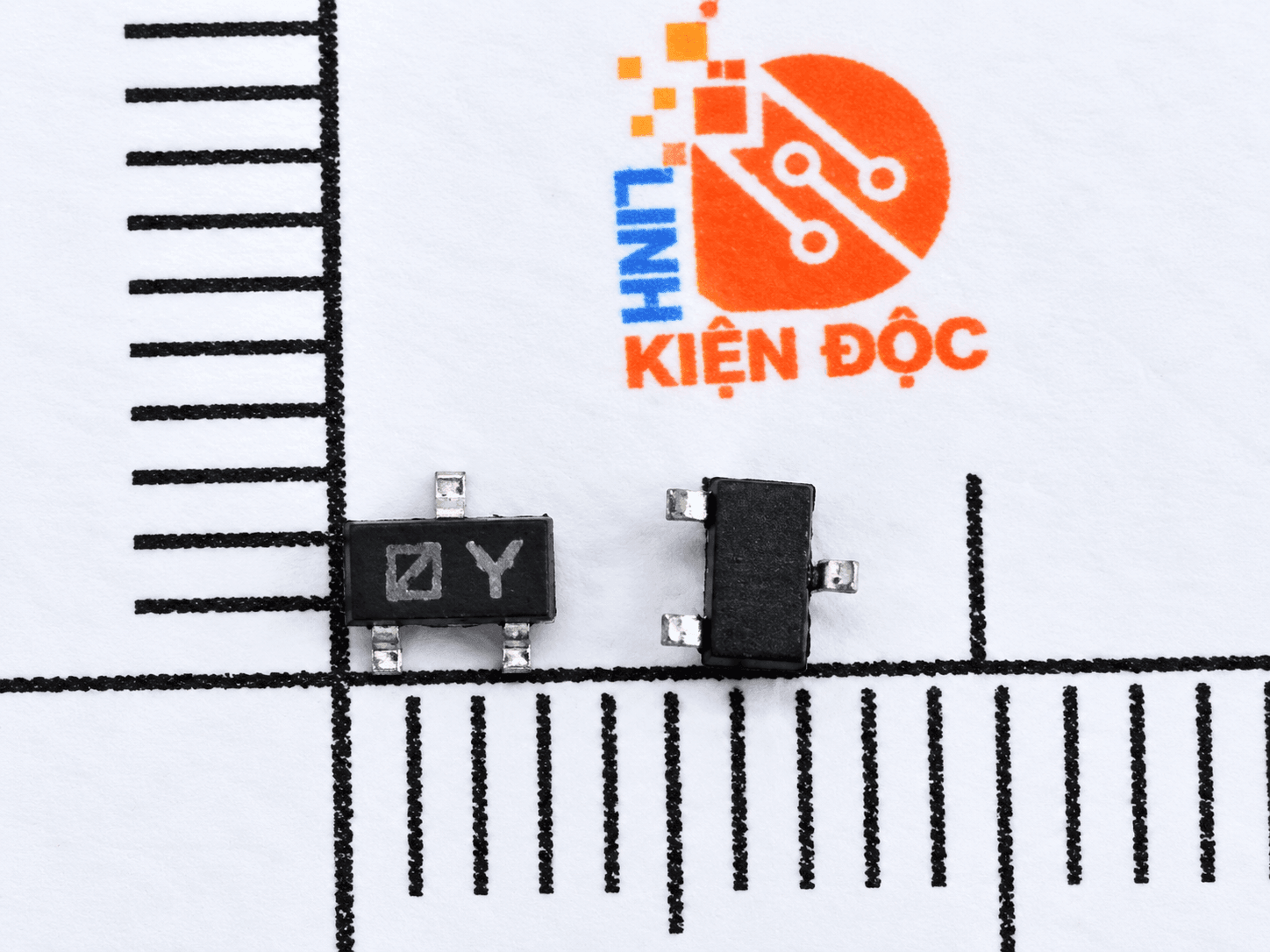

Phiên bản 2SA1255-Y có ký hiệu nhận dạng trên thân OY, giúp kỹ thuật viên dễ dàng tra cứu khi sửa chữa bo mạch. Với thiết kế SMD 3 chân nhỏ gọn, linh kiện thích hợp cho các bo mạch có mật độ linh kiện cao.

2. Đặc điểm của Transistor 2SA1255-Y

2SA1255-Y sở hữu những đặc điểm đáng chú ý như:

• Loại transistor: BJT PNP.
• Mã linh kiện: 2SA1255-Y.
• Ký hiệu trên thân: OY.
• Kiểu linh kiện: SMD 3 chân.
• Điện áp Collector – Base VCBO: khoảng -200V.
• Điện áp Collector – Emitter VCEO: khoảng -200V.
• Dòng Collector IC tối đa: -50mA.
• Khả năng khuếch đại tín hiệu tốt.
• Điện áp chịu đựng cao so với kích thước linh kiện.
• Phù hợp cho mạch tín hiệu và chuyển mạch dòng nhỏ.
• Kích thước nhỏ, thuận tiện lắp đặt trên PCB.

Điểm nổi bật của 2SA1255-Y là khả năng hoạt động trong các mạch có điện áp tương đối cao nhưng chỉ yêu cầu dòng tải nhỏ.

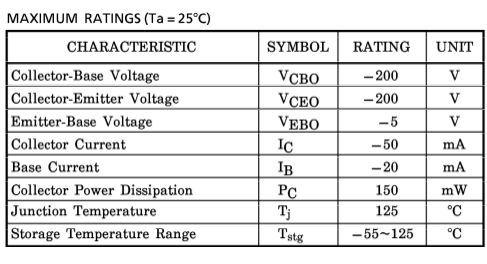

3. Thông số kỹ thuật Transistor 2SA1255-Y

Các thông số giới hạn có thể phụ thuộc điều kiện nhiệt độ và phiên bản của nhà sản xuất. Khi thiết kế mạch nên đối chiếu datasheet tương ứng với linh kiện thực tế.

4. Chức năng của Transistor PNP 2SA1255-Y

Chức năng chính của 2SA1255-Y là khuếch đại tín hiệu hoặc hoạt động như một khóa đóng/ngắt điện tử.

Trong chế độ khuếch đại, một tín hiệu điều khiển nhỏ tại cực Base có thể điều khiển dòng điện lớn hơn chạy giữa Emitter và Collector. Nhờ đó transistor có thể được sử dụng trong các tầng khuếch đại tín hiệu điện áp và tín hiệu điều khiển.

Trong chế độ chuyển mạch, 2SA1255-Y hoạt động như một công tắc bán dẫn. Transistor có thể chuyển đổi giữa trạng thái dẫn và ngắt dựa trên tín hiệu điều khiển tại chân Base, phù hợp với các mạch đóng ngắt tải dòng nhỏ.

5. Công dụng của 2SA1255-Y

Mạch khuếch đại tín hiệu

2SA1255-Y có thể được sử dụng trong các tầng khuếch đại tín hiệu nhỏ, đặc biệt ở những mạch yêu cầu transistor PNP có khả năng chịu điện áp cao.

Mạch chuyển mạch điện tử

Linh kiện có thể hoạt động như một khóa điện tử để điều khiển các tín hiệu hoặc tải có dòng điện nhỏ. Với dòng Collector tối đa khoảng 50mA, 2SA1255-Y phù hợp hơn với tải tín hiệu và điều khiển thay vì tải công suất lớn.

Mạch nguồn

Khả năng chịu điện áp cao giúp 2SA1255-Y xuất hiện trong một số mạch nguồn xung, mạch ổn áp, mạch hồi tiếp và mạch giám sát điện áp.

Mạch điều khiển công nghiệp

Linh kiện có thể được sử dụng trong các bo điều khiển, bo nguồn, thiết bị tự động hóa và các mạch giao tiếp cần transistor PNP điện áp cao.

Sửa chữa bo mạch

2SA1255-Y cũng là linh kiện thay thế thường gặp khi sửa chữa các bo mạch điện tử. Khi trên linh kiện SMD xuất hiện ký hiệu OY, kỹ thuật viên có thể dựa vào mã này cùng sơ đồ mạch, kiểu chân và thông số để xác định linh kiện phù hợp.

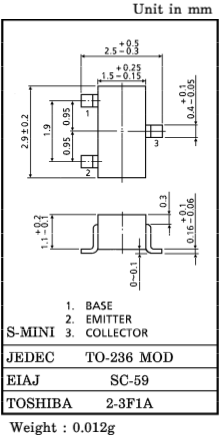

6. Kích thước, cấu tạo và nguyên lý hoạt động

2SA1255-Y là transistor BJT cấu trúc PNP, gồm ba vùng bán dẫn tạo thành ba cực:

• Emitter (E): cực phát.
• Base (B): cực điều khiển.
• Collector (C): cực thu.

Dòng điện giữa Emitter và Collector được điều khiển thông qua dòng điện tại Base. Chỉ cần một dòng điều khiển nhỏ ở cực Base, transistor có thể kiểm soát dòng Collector lớn hơn.

Do là transistor PNP, nguyên lý phân cực và chiều dòng điện quy ước sẽ ngược với transistor NPN. Vì vậy khi thay thế linh kiện cần đặc biệt chú ý đúng loại PNP và đúng sơ đồ chân.

7. Ưu điểm của Transistor 2SA1255-Y

Một trong những ưu điểm quan trọng của 2SA1255-Y là khả năng chịu điện áp tới 200V trong khi có kích thước SMD nhỏ gọn. Điều này giúp linh kiện phù hợp với các mạch điện tử cần tiết kiệm diện tích nhưng vẫn làm việc với mức điện áp tương đối cao.

Ngoài ra, transistor còn có khả năng khuếch đại và chuyển mạch tốt đối với các tín hiệu dòng nhỏ, dễ tích hợp vào mạch điều khiển và thuận tiện khi sản xuất PCB bằng công nghệ SMT.

8. Lưu ý khi thay thế 2SA1255-Y ký hiệu OY

Khi thay thế Transistor 2SA1255-Y, không nên chỉ dựa vào hình dáng hoặc ký hiệu OY trên bề mặt linh kiện. Cần kiểm tra đồng thời loại transistor PNP, điện áp VCEO, dòng Collector IC, hệ số khuếch đại, công suất, sơ đồ chân và kích thước package.

Đặc biệt, không nên thay 2SA1255-Y bằng transistor có điện áp chịu đựng thấp hơn khi linh kiện đang hoạt động trong mạch điện áp cao. Việc lựa chọn sai thông số có thể khiến transistor bị đánh thủng hoặc hư hỏng trong quá trình vận hành.

9. Ứng dụng của Transistor 2SA1255-Y

Transistor PNP 2SA1255-Y có thể được ứng dụng trong:

• Mạch khuếch đại tín hiệu.
• Mạch chuyển mạch dòng nhỏ.
• Mạch điều khiển điện áp cao.
• Mạch nguồn và nguồn xung.
• Mạch ổn áp và hồi tiếp.
• Bo điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Thiết bị đo lường.
• Bo nguồn và bo điều khiển.
• Sửa chữa, thay thế linh kiện SMD trên PCB.

10. Tổng kết

Transistor PNP 2SA1255-Y ký hiệu OY là transistor BJT SMD 3 chân có khả năng chịu điện áp lên tới 200V và dòng Collector khoảng 50mA. Linh kiện được sử dụng chủ yếu cho mục đích khuếch đại tín hiệu, chuyển mạch, điều khiển dòng nhỏ và các mạch điện áp tương đối cao.

Với kích thước nhỏ gọn, khả năng chịu điện áp cao và đặc tính phù hợp với nhiều mạch tín hiệu, 2SA1255-Y OY là lựa chọn thích hợp cho thiết kế mới cũng như sửa chữa bo nguồn, bo điều khiển và nhiều thiết bị điện tử.
