Transistor PNP 2SA1298-Y ký hiệu IY SOT23 25V 0.8A

1. Giới thiệu Transistor PNP 2SA1298-Y ký hiệu IY

2SA1298-Y là transistor lưỡng cực BJT loại PNP, được sử dụng phổ biến trong các mạch khuếch đại, chuyển mạch và điều khiển tải công suất nhỏ. Linh kiện có điện áp Collector–Emitter khoảng 25V, dòng Collector tối đa 0,8A, đáp ứng tốt các ứng dụng cần transistor PNP có khả năng chịu dòng tương đối lớn trong kích thước nhỏ gọn.

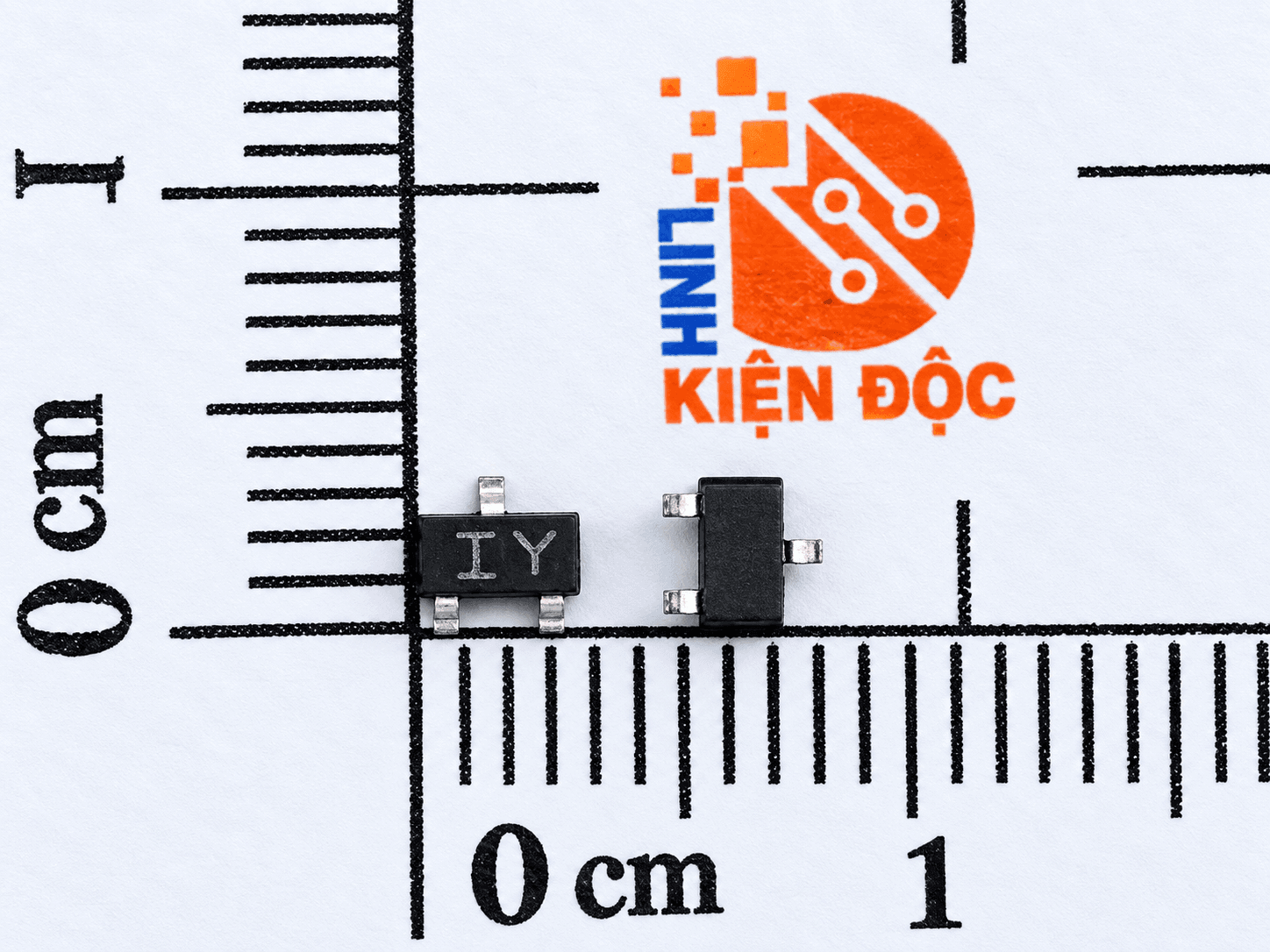

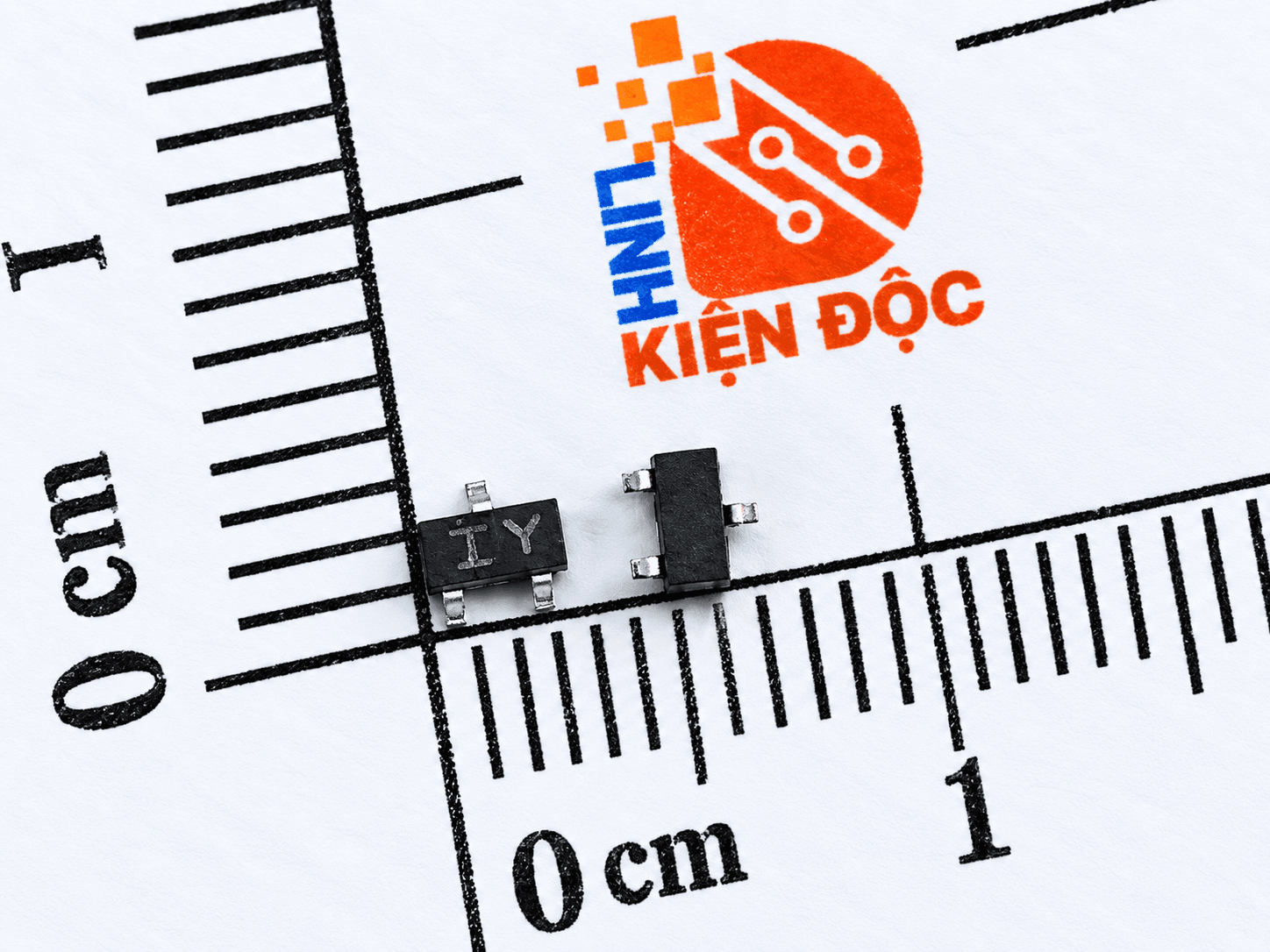

Phiên bản 2SA1298-Y có ký hiệu trên thân IY, giúp nhận biết linh kiện khi kiểm tra và sửa chữa bo mạch. Với dạng linh kiện SMD 3 chân thường được gọi theo kiểu SOT23, 2SA1298-Y phù hợp với các bo mạch điện tử yêu cầu tiết kiệm diện tích.

2. Đặc điểm của Transistor 2SA1298-Y

2SA1298-Y có một số đặc điểm nổi bật như:

• Loại transistor: BJT PNP.
• Mã linh kiện: 2SA1298-Y.
• Ký hiệu trên thân: IY.
• Điện áp Collector–Emitter: khoảng -25V.
• Dòng Collector tối đa: khoảng -0,8A.
• Linh kiện SMD 3 chân nhỏ gọn.
• Khả năng khuếch đại dòng tốt.
• Có thể sử dụng cho chức năng đóng/ngắt tải.
• Phù hợp với các mạch điều khiển dòng điện nhỏ và trung bình.
• Dễ bố trí trên các bo mạch có mật độ linh kiện cao.

Với khả năng chịu dòng lên đến 0,8A, 2SA1298-Y phù hợp cho nhiều ứng dụng điều khiển tải hơn so với các transistor tín hiệu PNP chỉ có khả năng chịu dòng vài chục miliampe.

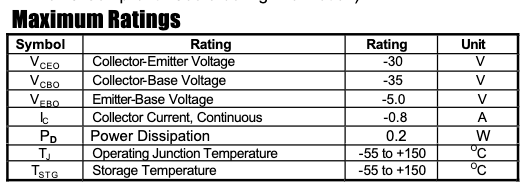

3. Thông số kỹ thuật Transistor PNP 2SA1298-Y

Các thông số giới hạn cần được sử dụng đúng theo điều kiện nhiệt độ và thiết kế mạch. Không nên vận hành transistor liên tục ở sát mức giới hạn cực đại.

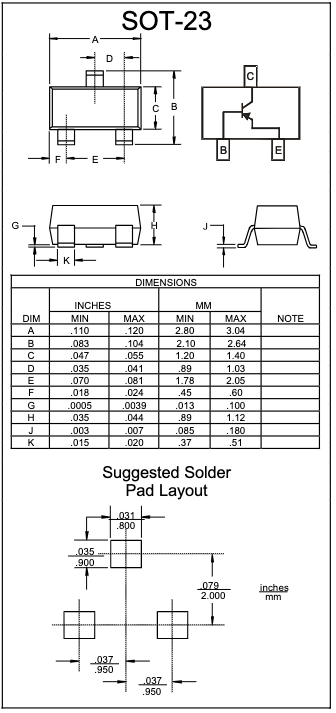

4. Kích thước và cấu tạo của Transistor 2SA1298-Y

2SA1298-Y thuộc nhóm transistor lưỡng cực BJT cấu trúc PNP, bao gồm ba lớp vật liệu bán dẫn tạo thành ba cực chính:

Emitter (E – cực phát): có nhiệm vụ cung cấp hạt tải điện vào vùng Base.

Base (B – cực gốc): là chân điều khiển hoạt động của transistor. Một dòng điện nhỏ tại Base có thể kiểm soát dòng điện lớn hơn chạy qua transistor.

Collector (C – cực thu): thu dòng điện đi qua transistor và thường được kết nối với phần tải hoặc tầng mạch cần điều khiển.

Nhờ cấu trúc PNP, transistor có thể được sử dụng ở phía nguồn dương của tải trong nhiều cấu hình chuyển mạch và điều khiển.

5. Chức năng của Transistor PNP 2SA1298-Y

2SA1298-Y thực hiện hai chức năng chính là khuếch đại và chuyển mạch tín hiệu.

Trong chế độ khuếch đại, dòng điện nhỏ tại cực Base điều khiển dòng điện lớn hơn giữa Emitter và Collector. Đặc tính này cho phép transistor được sử dụng trong các tầng khuếch đại tín hiệu hoặc tầng driver.

Trong chế độ chuyển mạch, 2SA1298-Y hoạt động tương tự một công tắc điện tử. Tín hiệu đưa vào Base sẽ điều khiển trạng thái dẫn hoặc ngắt giữa Emitter và Collector, từ đó cho phép bật/tắt tải điện.

6. Công dụng của 2SA1298-Y

Khuếch đại tín hiệu

2SA1298-Y có thể sử dụng trong các tầng khuếch đại tín hiệu, khuếch đại dòng và các mạch driver. Transistor giúp tín hiệu điều khiển nhỏ có khả năng tác động tới tải yêu cầu dòng điện lớn hơn.

Điều khiển tải

Với dòng Collector tối đa khoảng 0,8A, transistor có thể được sử dụng để điều khiển các tải công suất nhỏ phù hợp với giới hạn điện áp, dòng điện và công suất của linh kiện.

Mạch chuyển mạch

2SA1298-Y thích hợp cho các mạch đóng/ngắt điện tử, nơi transistor được điều khiển giữa trạng thái dẫn và trạng thái ngắt thông qua tín hiệu tại chân Base.

Mạch driver

Linh kiện có thể được bố trí trong tầng driver nhằm tăng khả năng cấp dòng cho tầng mạch phía sau. Đây là ứng dụng thường gặp trong các bo điều khiển và thiết bị điện tử.

Sửa chữa bo mạch điện tử

Khi sửa chữa PCB, nếu gặp transistor SMD có ký hiệu IY, kỹ thuật viên có thể kiểm tra thêm vị trí mạch, cấu trúc PNP, sơ đồ chân và thông số điện để xác định khả năng linh kiện là 2SA1298-Y.

7. Nguyên lý hoạt động của 2SA1298-Y

Do thuộc loại transistor PNP, 2SA1298-Y hoạt động với cách phân cực ngược lại so với transistor NPN. Khi điện áp tại Base thấp hơn Emitter một mức phù hợp, transistor bắt đầu dẫn.

Dòng điều khiển nhỏ qua cực Base sẽ kiểm soát dòng điện lớn hơn chạy giữa Emitter và Collector. Khi sử dụng transistor làm công tắc, mạch thường thiết kế transistor hoạt động chủ yếu ở hai trạng thái là ngắt và dẫn bão hòa.

Khi dùng làm mạch khuếch đại, transistor được phân cực tại vùng hoạt động phù hợp để tín hiệu đầu vào có thể điều khiển tín hiệu đầu ra theo yêu cầu thiết kế.

8. Ưu điểm của Transistor 2SA1298-Y

2SA1298-Y có ưu điểm là kích thước nhỏ nhưng khả năng chịu dòng tương đối tốt. Dòng Collector tối đa khoảng 0,8A cho phép linh kiện đáp ứng nhiều ứng dụng driver và chuyển mạch tải nhỏ.

Thiết kế SMD giúp giảm diện tích PCB, phù hợp với các thiết bị điện tử nhỏ gọn. Ngoài ra, transistor BJT có nguyên lý điều khiển đơn giản nên dễ dàng tích hợp vào nhiều mạch khuếch đại và chuyển mạch.

9. Ứng dụng của Transistor 2SA1298-Y

2SA1298-Y có thể được sử dụng trong nhiều loại mạch điện tử như:

• Mạch khuếch đại tín hiệu.
• Mạch khuếch đại dòng.
• Mạch driver transistor.
• Mạch chuyển mạch điện tử.
• Mạch điều khiển tải nhỏ.
• Mạch nguồn và quản lý nguồn.
• Mạch điều khiển LED.
• Bo điều khiển thiết bị điện tử.
• Thiết bị điện tử dân dụng.
• Thiết bị công nghiệp.
• Mạch bảo vệ và điều khiển.
• Sửa chữa và thay thế transistor SMD trên PCB.

10. Lưu ý khi thay thế 2SA1298-Y ký hiệu IY

Khi thay thế 2SA1298-Y, cần lựa chọn transistor có cùng loại PNP và kiểm tra kỹ các thông số quan trọng như điện áp Collector–Emitter, dòng Collector, công suất tiêu tán, hệ số khuếch đại dòng, tần số làm việc và sơ đồ chân.

Không nên chỉ dựa vào hình dáng hoặc ký hiệu IY để thay thế linh kiện, bởi mã marking SMD có thể được nhiều nhà sản xuất sử dụng cho các linh kiện khác nhau.

Đặc biệt, dù dòng Collector tối đa được công bố khoảng 0,8A, khả năng làm việc thực tế còn phụ thuộc vào công suất tiêu tán, nhiệt độ môi trường, diện tích đồng trên PCB và điều kiện tản nhiệt. Vì vậy không nên mặc định transistor có thể hoạt động liên tục ở mức 0,8A trong mọi điều kiện.

11. Tổng kết

Transistor PNP 2SA1298-Y ký hiệu IY là transistor BJT SMD 3 chân có điện áp Collector–Emitter khoảng 25V và dòng Collector tối đa 0,8A. Linh kiện thích hợp cho các chức năng khuếch đại, chuyển mạch, driver và điều khiển tải công suất nhỏ.

Với kích thước nhỏ, khả năng chịu dòng tương đối tốt và dễ tích hợp trên PCB, 2SA1298-Y IY được ứng dụng trong bo điều khiển, mạch nguồn, mạch driver, thiết bị điện tử dân dụng và nhiều ứng dụng sửa chữa bo mạch khác.
