Transistor PNP BCV62CE6327 30V SOT-143 kí hiệu 3Ls

Giới thiệu chung

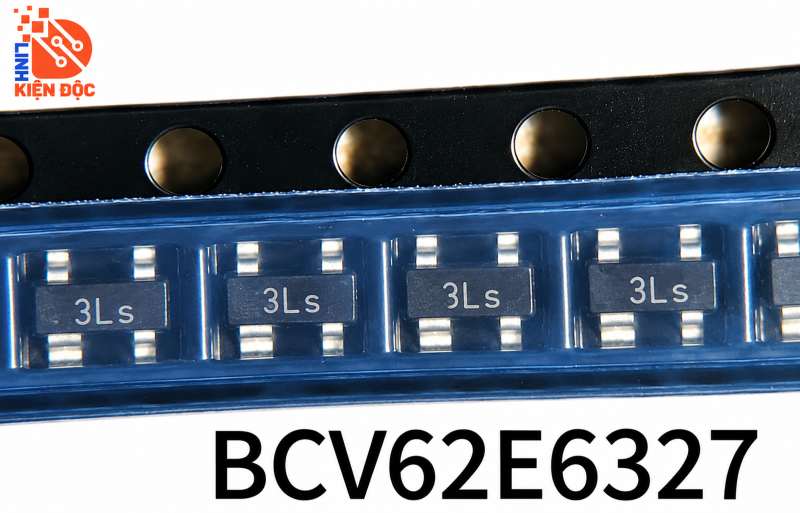

BCV62CE6327 Transistor PNP là linh kiện bán dẫn dạng transistor kép (double transistor) thuộc dòng BCV62C, được thiết kế với hai transistor PNP có đặc tính tương đồng và khả năng ghép cặp tốt. Linh kiện thường được sử dụng trong các mạch gương dòng, mạch khuếch đại và các ứng dụng yêu cầu hai transistor có đặc tính gần giống nhau để giúp mạch hoạt động ổn định. BCV62C sử dụng kiểu đóng gói SOT-143 nhỏ gọn với 4 chân, phù hợp cho các mạch điện tử dán bề mặt SMT. Mã ký hiệu trên thân linh kiện có thể là 3Ls

Đặc điểm

　● Transistor PNP kép, gồm 2 transistor PNP được ghép trong cùng một linh kiện.

　● Được thiết kế dạng matched pair, có đặc tính điện tương đồng giữa hai transistor.

　● Điện áp Collector-Emitter tối đa khoảng 30V.

　● Dòng Collector liên tục tối đa 100mA.

　● Hệ số khuếch đại dòng DC cao, phiên bản BCV62C có hFE khoảng 420–800.

　● Có khả năng ghép nhiệt tốt giữa hai transistor.

　● Kiểu chân SOT-143 nhỏ gọn, phù hợp lắp ráp SMD.

　● Mã marking 3Ls được sử dụng cho BCV62C SOT-143.

Cấu tạo

　● Transistor TR1: Một transistor PNP bên trong IC, có Collector, Base và Emitter riêng.

　● Transistor TR2: Transistor PNP thứ hai được tích hợp trong cùng package.

　● Chân 1: Collector của TR2, đồng thời là Base chung của TR1 và TR2.

　● Chân 2: Collector của TR1.

　● Chân 3: Emitter của TR1.

　● Chân 4: Emitter của TR2.

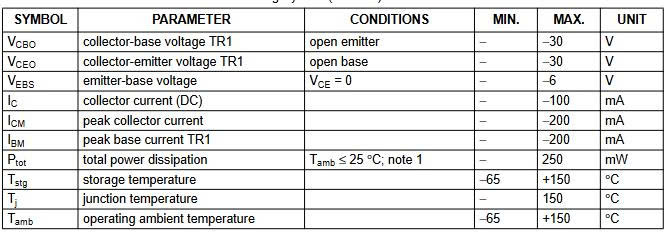

Thông số kỹ thuật

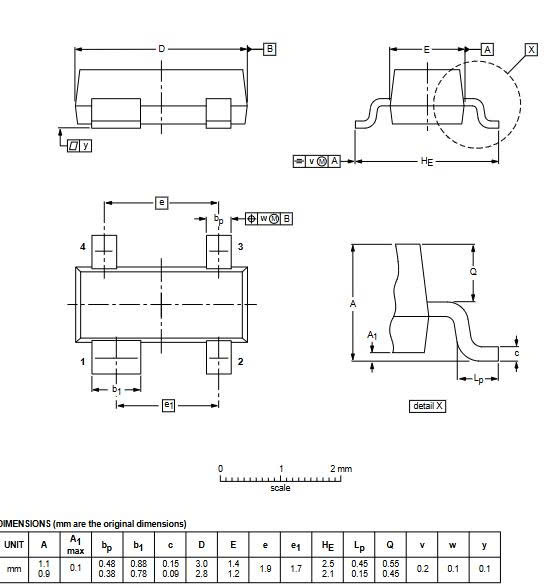

Kích thước

Ứng dụng

　● Mạch gương dòng (Current Mirror).

　● Mạch khuếch đại tín hiệu.

　● Mạch phân cực và ổn định dòng điện.

　● Mạch xử lý tín hiệu analog.

　● Các mạch yêu cầu hai transistor có đặc tính điện tương đồng.

　● Mạch điều khiển và các thiết bị điện tử sử dụng linh kiện SMD.

　● Các ứng dụng cần transistor PNP kép trong không gian PCB hạn chế.
