PUMD16 là transistor số kép tích hợp điện trở phân cực, thuộc nhóm Resistor-Equipped Transistor (RET). Linh kiện tích hợp 1 transistor NPN và 1 transistor PNP trong cùng một vỏ, giúp thực hiện các chức năng đóng cắt và điều khiển tín hiệu với số lượng linh kiện ngoài ít hơn.

PUMD16 được tích hợp sẵn các điện trở phân cực với R1 = 22kΩ và R2 = 47kΩ, nhờ đó có thể đơn giản hóa thiết kế mạch, giảm số lượng điện trở bên ngoài và tiết kiệm diện tích PCB.

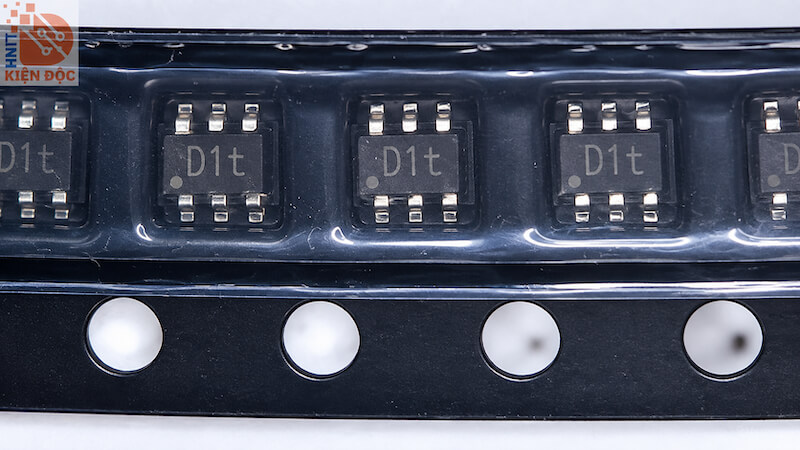

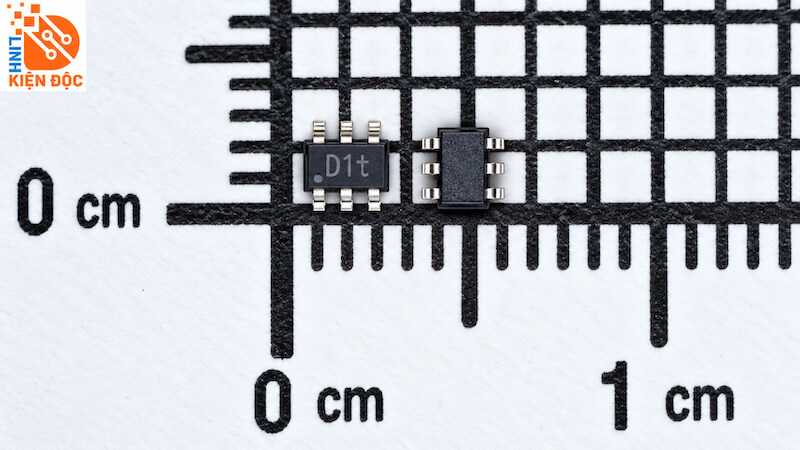

Linh kiện có điện áp Collector-Emitter tối đa 50V, dòng Collector tối đa 100mA và sử dụng kiểu đóng gói SOT-363 6 chân rất nhỏ gọn. Mã đánh dấu trên thân có thể gặp dạng D1 kèm ký tự bổ sung của nhà máy sản xuất, chẳng hạn D1t.

2. Đặc điểm của PUMD16

• Tích hợp 2 transistor trong cùng một linh kiện.
• Cấu hình gồm 1 transistor NPN và 1 transistor PNP.
• Tích hợp sẵn điện trở phân cực.
• Điện trở đầu vào R1: 22kΩ.
• Điện trở Base-Emitter R2: 47kΩ.
• Điện áp Collector-Emitter tối đa: 50V.
• Dòng Collector tối đa: 100mA.
• Giảm số lượng điện trở phân cực bên ngoài.
• Đơn giản hóa thiết kế mạch.
• Tiết kiệm diện tích bo mạch PCB.
• Phù hợp với các mạch điều khiển tín hiệu dòng thấp.
• Đóng gói SOT-363/SC-88 6 chân.
• Công nghệ lắp ráp bề mặt SMD.

3. Cấu tạo của PUMD16

PUMD16 được cấu tạo từ hai transistor BJT được phân cực sẵn, gồm một transistor NPN và một transistor PNP.

Mỗi transistor được tích hợp hai điện trở:

• R1 = 22kΩ: điện trở nối với đầu vào Base.
• R2 = 47kΩ: điện trở phân cực giữa Base và Emitter.

Nhờ hệ thống điện trở được tích hợp ngay bên trong linh kiện, tín hiệu điều khiển có thể được đưa vào transistor mà không cần bố trí nhiều điện trở phân cực bên ngoài như transistor BJT thông thường.

PUMD16 có tổng cộng 6 chân, trong đó mỗi transistor có các chân đầu vào, đầu ra và Emitter riêng biệt. Hai transistor có thể được sử dụng độc lập tùy theo yêu cầu của mạch.

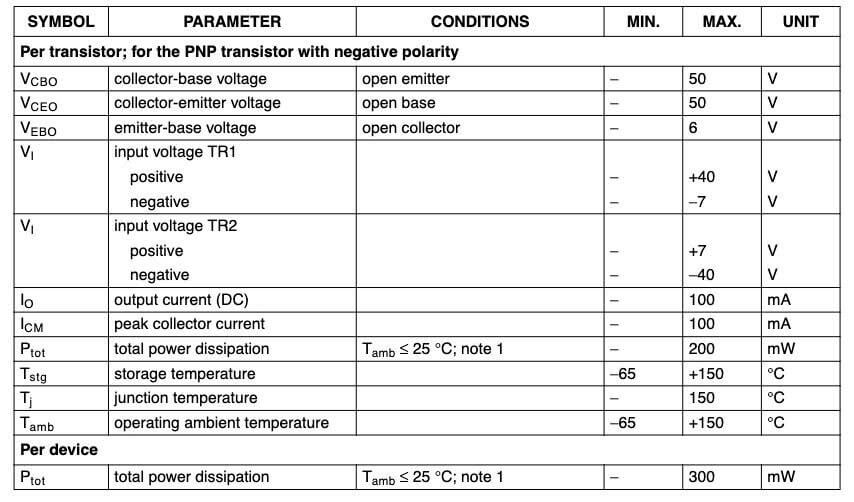

4. Thông số kỹ thuật PUMD16

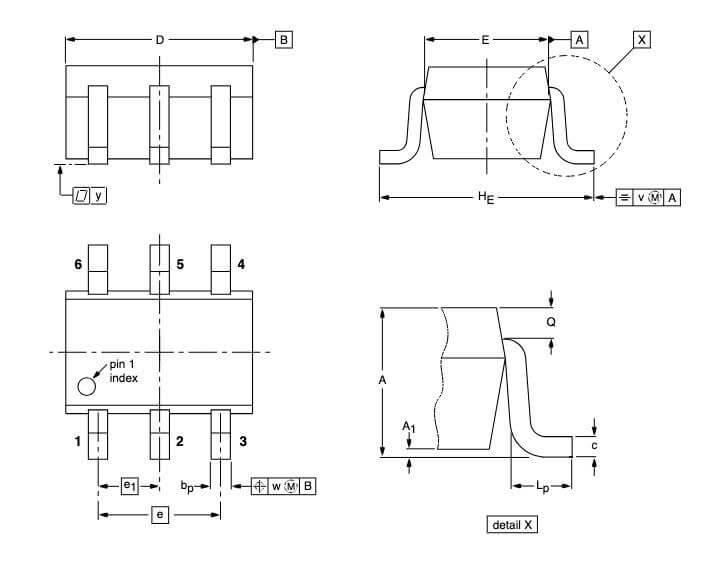

5. Kích thước PUMD16 SOT-363

6. Ứng dụng của Transistor PUMD16

PUMD16 phù hợp với nhiều mạch điện tử số và mạch điều khiển dòng thấp như:

• Mạch đóng cắt tín hiệu.
• Mạch điều khiển tải dòng nhỏ.
• Mạch điều khiển ngoại vi.
• Điều khiển đầu vào IC.
• Mạch giao tiếp giữa các khối logic.
• Mạch chuyển đổi và xử lý tín hiệu số.
• Mạch điều khiển LED.
• Mạch điều khiển transistor công suất.
• Mạch điều khiển nguồn.
• Mạch điện tử dân dụng.
• Thiết bị điện tử cầm tay.
• Bo mạch điều khiển.
• Thiết bị truyền thông.
• Thiết bị điện tử công nghiệp.
• Thay thế transistor BJT thông thường cùng các điện trở phân cực trong một số mạch kỹ thuật số.

PUMD16 ký hiệu D1t SOT-363 là transistor số kép NPN/PNP tích hợp điện trở, nổi bật với điện áp 50V, dòng 100mA, R1 22kΩ và R2 47kΩ. Việc tích hợp hai transistor cùng hệ thống điện trở phân cực trong một package 6 chân nhỏ gọn giúp giảm số lượng linh kiện, tiết kiệm diện tích PCB và đơn giản hóa thiết kế mạch.
