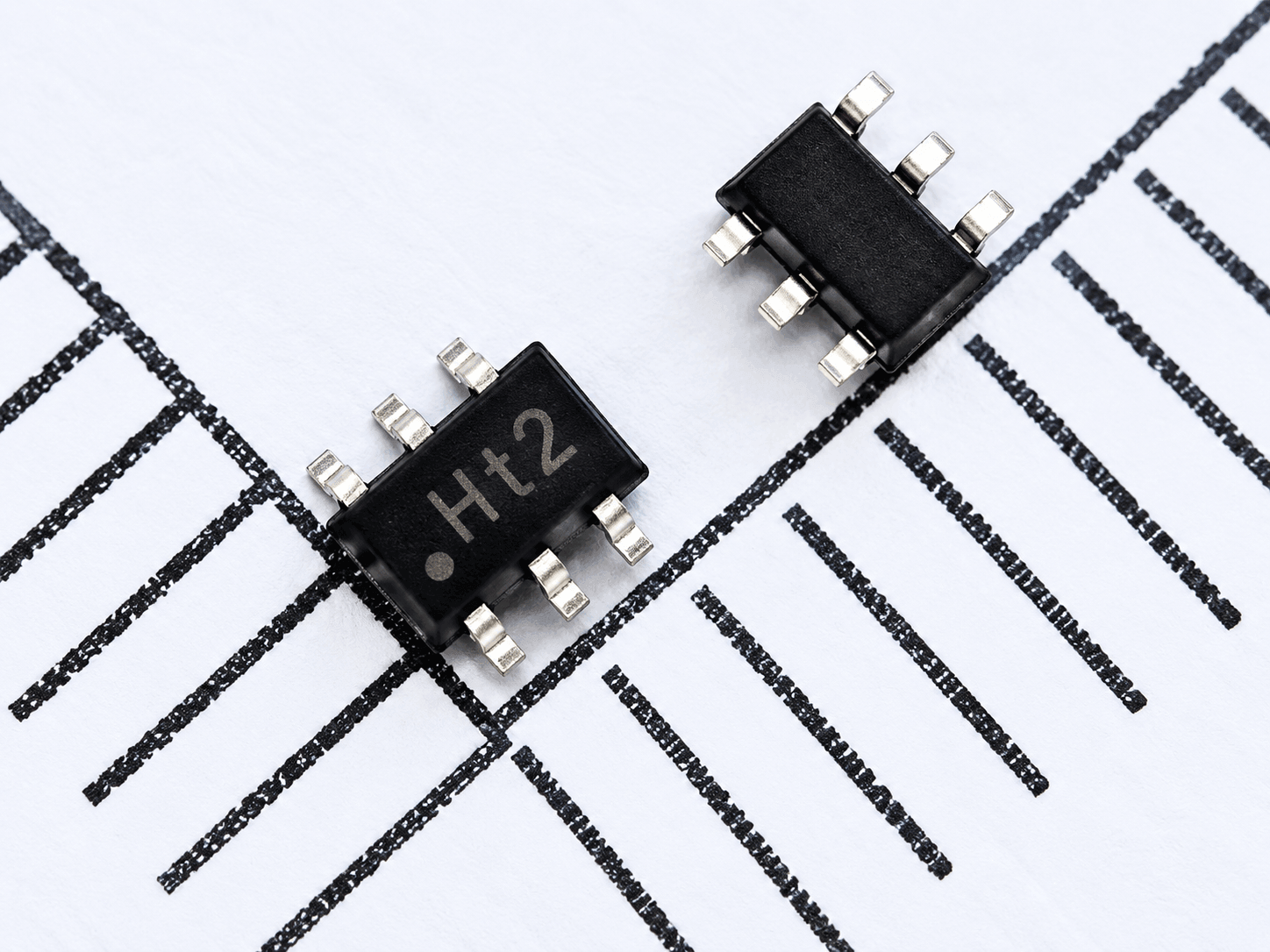

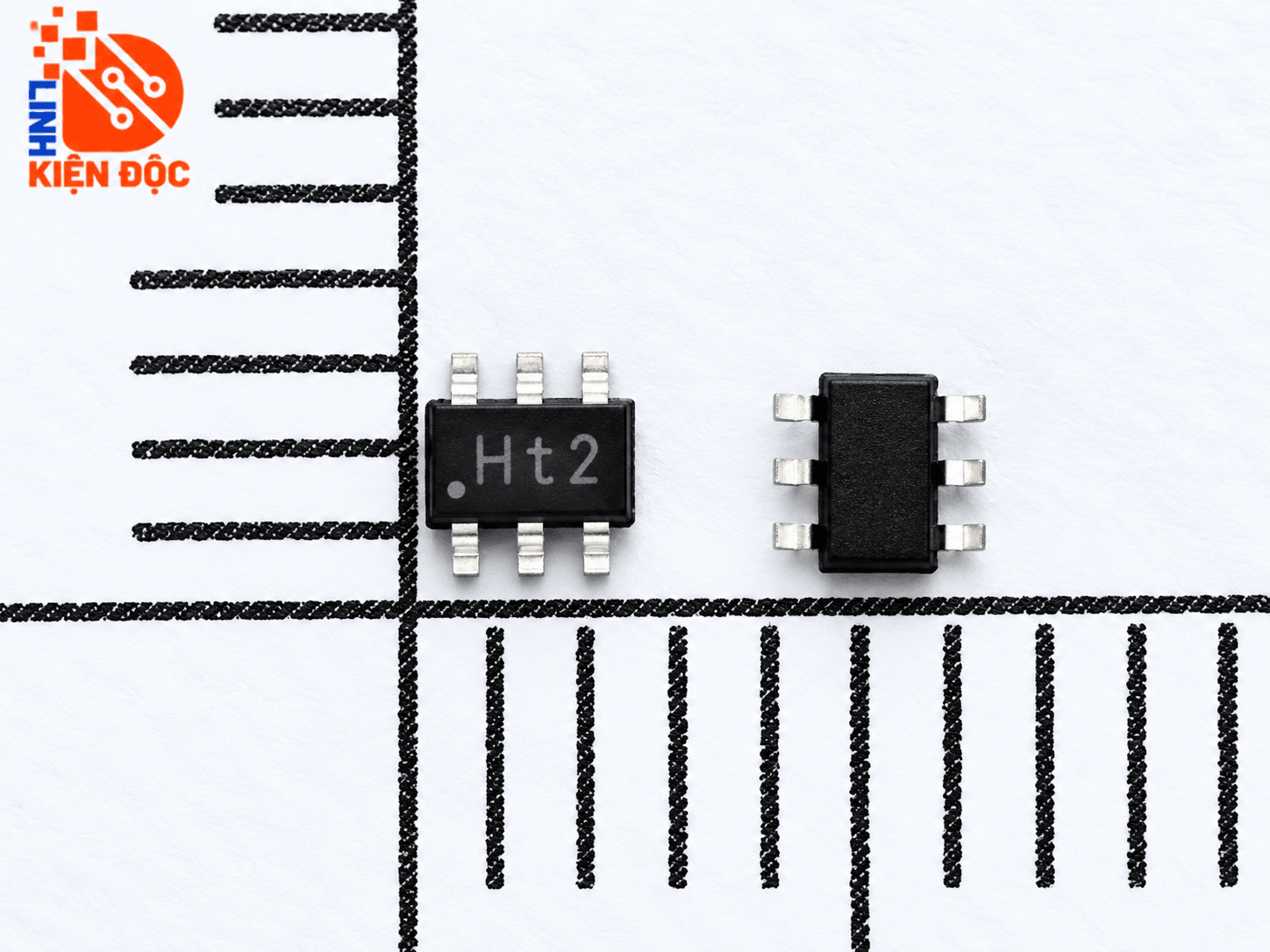

Transistor PUMH1 Kí Hiệu Ht2 Kiểu Chân SOT-363

PUMH1 là transistor kép loại NPN/NPN có điện trở phân cực tích hợp (Resistor-Equipped Transistor – RET) của Nexperia. Linh kiện tích hợp 2 transistor NPN độc lập trong cùng một package SOT-363 (SC-88/TSSOP6), mỗi transistor có sẵn điện trở giữa base–emitter và điện trở đầu vào. Mã marking của PUMH1 là H%2, trong đó ký tự % có thể thay đổi theo mã sản xuất; các bảng tra cứu marking ghi nhận Ht2 cho PUMH1.

Chức năng của PUMH1

PUMH1 được thiết kế để làm transistor chuyển mạch tín hiệu và driver tải nhỏ. Do đã tích hợp sẵn điện trở phân cực, linh kiện có thể giúp giảm số lượng linh kiện rời trong mạch.

Các chức năng chính:

• Khuếch đại hoặc chuyển mạch tín hiệu.
• Điều khiển các tải dòng nhỏ.
• Điều khiển đầu vào của IC.
• Làm mạch đệm cho tín hiệu logic.
• Thay thế transistor NPN thông thường trong một số mạch số.
• Hai transistor NPN có thể được sử dụng độc lập trong cùng một package.

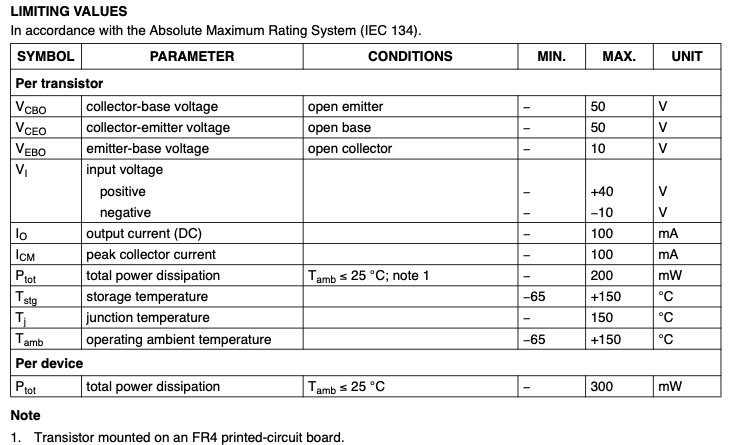

Thông số kỹ thuật PUMH1

Nexperia xác nhận PUMH1 có cấu hình NPN/NPN, điện áp collector-emitter tối đa 50V, dòng output tối đa 100mA, với R1 = 22kΩ và R2 = 22kΩ cho mỗi transistor.

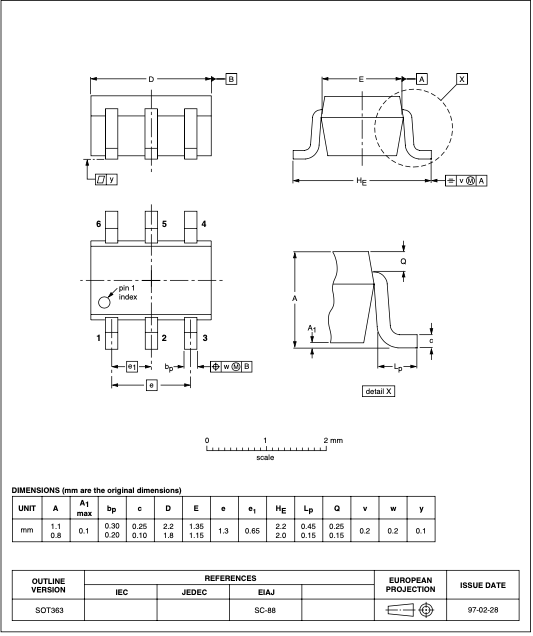

Kích thước của PUMH1

Sơ đồ chân PUMH1 SOT-363

PUMH1 có 6 chân, trong đó mỗi transistor sử dụng 3 chân:

Chân	Ký hiệu	Chức năng
1	GND1	Emitter của TR1
2	I1	Input/Base của TR1
3	O2	Output/Collector của TR2
4	GND2	Emitter của TR2
5	I2	Input/Base của TR2
6	O1	Output/Collector của TR1

Cấu hình chân này được Nexperia công bố trong datasheet PUMH1.

Điện trở tích hợp bên trong

Mỗi transistor đã có mạng điện trở phân cực:

Input → R1 → Base → transistor → Emitter, đồng thời có R2 giữa Base và Emitter.

Với R1 = R2 = 22kΩ, PUMH1 có thể đơn giản hóa đáng kể các mạch chuyển mạch tín hiệu nhỏ so với việc sử dụng transistor NPN rời và phải bố trí thêm điện trở bên ngoài.

Ứng dụng của PUMH1

PUMH1 phù hợp với các mạch:

• Driver tải dòng nhỏ.
• Điều khiển relay nhỏ hoặc LED.
• Điều khiển đầu vào IC.
• Mạch logic và chuyển mạch số.
• Mạch đệm tín hiệu.
• Mạch điều khiển thiết bị ngoại vi.
• Mạch điều khiển transistor/MOSFET tầng sau.
• Thiết bị điện tử dân dụng và công nghiệp.
• Các thiết kế PCB cần tiết kiệm diện tích.

Nexperia cũng liệt kê các ứng dụng chính của PUMH1 gồm low-current peripheral drivers, control of IC inputs và thay thế transistor đa dụng trong các ứng dụng số.

Ưu điểm của PUMH1

Tích hợp 2 transistor trong một package

Thay vì sử dụng hai transistor NPN rời, PUMH1 tích hợp cả hai transistor vào một package SOT-363, giúp tiết kiệm diện tích PCB.

Có sẵn điện trở phân cực

Hai điện trở 22kΩ được tích hợp sẵn giúp giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế mạch.

Kích thước nhỏ

Package SOT-363/SC-88 có thân khoảng 2,1 × 1,25mm, phù hợp với các thiết bị điện tử nhỏ gọn và PCB mật độ cao.

Lưu ý khi sử dụng

• 100mA là dòng collector tối đa, không nên hiểu là dòng hoạt động liên tục trong mọi điều kiện.
• Điện áp C-E tối đa là 50V; cần thiết kế có dự phòng so với giới hạn này.
• Hai transistor bên trong có thể hoạt động độc lập nhưng dùng chung một package.
• Khi thay thế linh kiện có marking Ht2, nên đối chiếu cả package SOT-363 và sơ đồ chân, vì mã marking SMD có thể không hoàn toàn duy nhất giữa các nhà sản xuất.
• PUMH1 là transistor NPN có điện trở tích hợp, vì vậy không nên thay thế trực tiếp bằng transistor NPN thông thường mà bỏ qua mạng điện trở bên trong.
