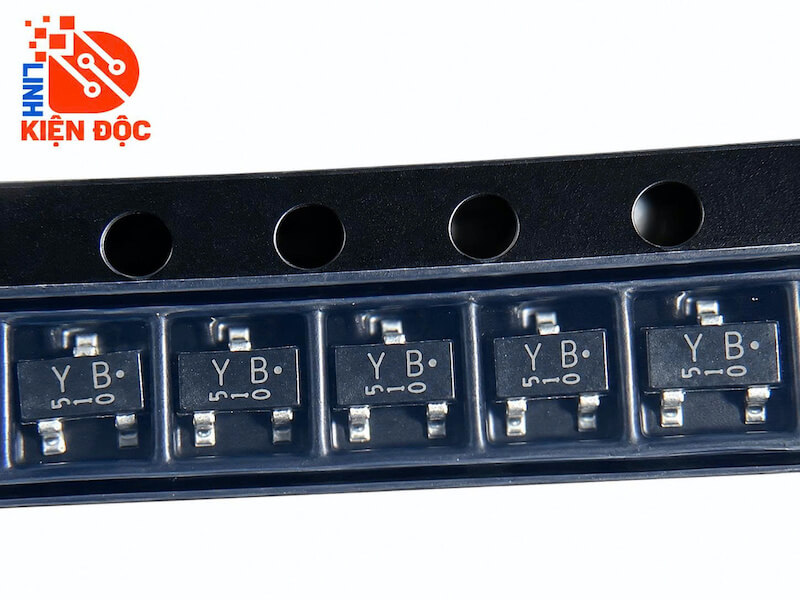

Transistor RN2402 SOT-23 – ký hiệu YB

Transistor RN2402 là transistor lưỡng cực PNP loại tín hiệu nhỏ, được thiết kế theo dạng transistor số (Digital Transistor). Linh kiện thường được nhận biết trên mạch thông qua ký hiệu YB và sử dụng kiểu đóng gói nhỏ gọn SOT-23/SOT-346 3 chân.

Điểm đáng chú ý của RN2402 là bên trong transistor đã tích hợp sẵn các điện trở phân cực, với giá trị R1 = 10kΩ và R2 = 10kΩ. Nhờ đó, khi sử dụng RN2402 trong các mạch đóng cắt hoặc điều khiển tín hiệu, người thiết kế có thể giảm số lượng linh kiện điện trở bên ngoài.

RN2402 phù hợp với các mạch điện tử cần một transistor PNP kích thước nhỏ, dòng điều khiển không lớn và yêu cầu bố trí linh kiện gọn trên PCB.

Tên linh kiện thường gặp:

• RN2402
• RN2402 PNP
• RN2402 SOT-23
• RN2402 SOT-346
• Transistor RN2402
• Transistor YB
• Transistor SMD ký hiệu YB

Ký hiệu YB là mã in trên thân linh kiện giúp nhận biết RN2402, tuy nhiên khi thay thế linh kiện cần kiểm tra thêm kiểu vỏ và sơ đồ chân vì cùng một mã SMD có thể được sử dụng cho nhiều linh kiện khác nhau.

Chức năng Transistor RN2402 SOT-23 – ký hiệu YB

RN2402 là transistor PNP, hoạt động dựa trên sự điều khiển dòng điện tại chân Base để kiểm soát dòng điện chạy giữa Collector và Emitter.

Đặc biệt, RN2402 thuộc nhóm Digital Transistor vì bên trong đã có sẵn điện trở. Hai điện trở tích hợp có giá trị 10kΩ/10kΩ, giúp tạo mạch phân cực cho transistor mà không cần bố trí đầy đủ điện trở rời bên ngoài.

Các chức năng chính của RN2402 gồm:

• Đóng cắt tín hiệu: RN2402 có thể được sử dụng như một công tắc điện tử để điều khiển các tải hoặc tín hiệu có dòng nhỏ.
• Điều khiển mạch: sử dụng tín hiệu tại chân Base để điều khiển trạng thái dẫn của transistor.
• Khuếch đại tín hiệu: trong phạm vi ứng dụng phù hợp, RN2402 có thể đảm nhiệm chức năng khuếch đại tín hiệu nhỏ.
• Phân cực tín hiệu: các điện trở tích hợp bên trong giúp đơn giản hóa mạch điều khiển.
• Điều khiển tải nhỏ: với dòng Collector tối đa khoảng 100mA, linh kiện phù hợp với nhiều tải tín hiệu và tải công suất thấp.
• Tiết kiệm không gian PCB: việc tích hợp điện trở giúp giảm số lượng linh kiện rời và phù hợp với các mạch điện tử có mật độ linh kiện cao.

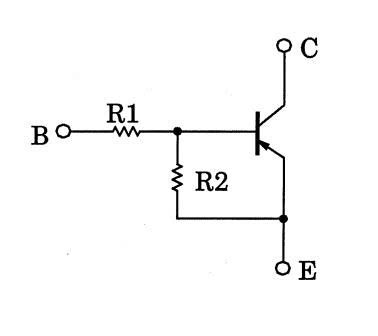

Sơ đồ chân Transistor RN2402

Thông số kỹ thuật Transistor RN2402 SOT-23 – ký hiệu YB

Các thông số chính của RN2402 được các cơ sở dữ liệu linh kiện ghi nhận ở mức 50V, 100mA, 400mW, với hai điện trở tích hợp 10kΩ/10kΩ.

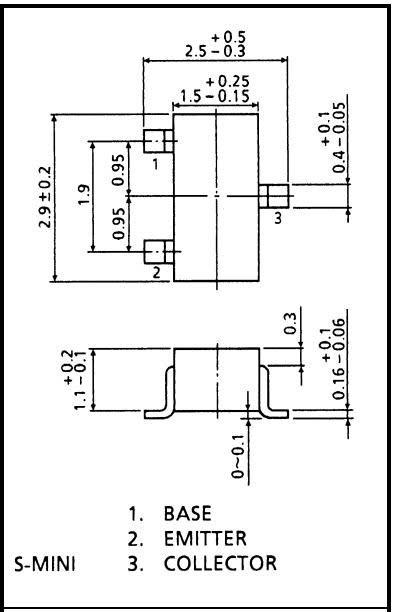

Kích thước Transistor RN2402

Kiểu chân Transistor RN2402

Theo dữ liệu tra cứu RN2402, thứ tự chân được xác định:

• Chân 1 – Base (B): chân điều khiển transistor.
• Chân 2 – Emitter (E): cực phát của transistor PNP.
• Chân 3 – Collector (C): cực góp, nơi dòng tải được điều khiển.

Khi thay thế RN2402 trên bo mạch, cần kiểm tra đúng hướng đặt linh kiện và thứ tự B-E-C, tránh lắp ngược chân gây hoạt động sai hoặc làm hỏng transistor.

Ứng dụng Transistor RN2402 SOT-23 – ký hiệu YB

Nhờ thiết kế transistor PNP tích hợp điện trở, RN2402 được sử dụng trong nhiều mạch điện tử nhỏ gọn.

Mạch đóng cắt tín hiệu

RN2402 có thể được sử dụng làm công tắc điện tử để bật hoặc tắt các tín hiệu và tải nhỏ thông qua tín hiệu điều khiển tại chân Base.

Mạch điều khiển

Linh kiện có thể xuất hiện trong các mạch điều khiển của thiết bị điện tử, nơi cần một transistor PNP nhỏ để truyền hoặc điều khiển tín hiệu.

Mạch giao tiếp

RN2402 được sử dụng trong các mạch giao tiếp và chuyển mức tín hiệu nhỏ. Điện trở tích hợp giúp giảm số lượng linh kiện bên ngoài, từ đó làm mạch đơn giản và gọn hơn.

Mạch driver

Transistor RN2402 có thể được dùng trong các tầng driver tín hiệu nhỏ, đặc biệt ở những thiết kế yêu cầu linh kiện PNP dạng SMD.

Thiết bị điện tử dân dụng

Với kích thước nhỏ và công suất tiêu tán khoảng 400mW, RN2402 phù hợp với các bo mạch điện tử dân dụng, mạch điều khiển và các thiết bị có mật độ linh kiện cao.

Mạch thay thế sửa chữa

Ký hiệu YB trên thân linh kiện là một đặc điểm quan trọng khi nhận diện linh kiện SMD. Trong quá trình sửa chữa, nếu gặp transistor 3 chân có ký hiệu YB, RN2402 là một mã cần được kiểm tra đối chiếu. Tuy nhiên không nên chỉ dựa vào mã YB mà cần xác nhận thêm loại transistor, kiểu vỏ và sơ đồ chân trước khi thay thế.

Ưu điểm Transistor RN2402 SOT-23 – ký hiệu YB

RN2402 có một số ưu điểm đáng chú ý:

• Thiết kế PNP transistor số tiện lợi.
• Tích hợp sẵn điện trở 10kΩ/10kΩ.
• Điện áp chịu đựng lên đến 50V.
• Dòng Collector tối đa khoảng 100mA.
• Công suất tiêu tán khoảng 400mW.
• Kích thước nhỏ, phù hợp bo mạch SMD.
• Giảm số lượng điện trở ngoài trong mạch.
• Thích hợp cho các mạch đóng cắt và điều khiển tín hiệu nhỏ.
