Transistor RN2405 SOT-23 – ký hiệu YE là transistor PNP được tích hợp sẵn điện trở phân cực bên trong, thuộc dòng transistor digital/pre-biased của Toshiba. Linh kiện có kích thước nhỏ gọn, phù hợp cho các mạch điều khiển, chuyển mạch và giao tiếp tín hiệu trên các thiết bị điện tử. Mã RN2405 thường được nhận diện trên linh kiện bằng mã in YE.
Transistor RN2405 là gì?
RN2405 là transistor lưỡng cực PNP Pre-Biased dạng SMD, đóng gói SOT-23 / SOT-23-3. Điểm đáng chú ý của RN2405 là bên trong transistor đã tích hợp sẵn hai điện trở:
- Điện trở R1 giữa Base – Input
- Điện trở R2 giữa Base – Emitter
- R1: 2,2 kΩ
- R2: 47 kΩ
Nhờ có điện trở tích hợp, RN2405 có thể giảm số lượng linh kiện bên ngoài và đơn giản hóa thiết kế mạch điều khiển.

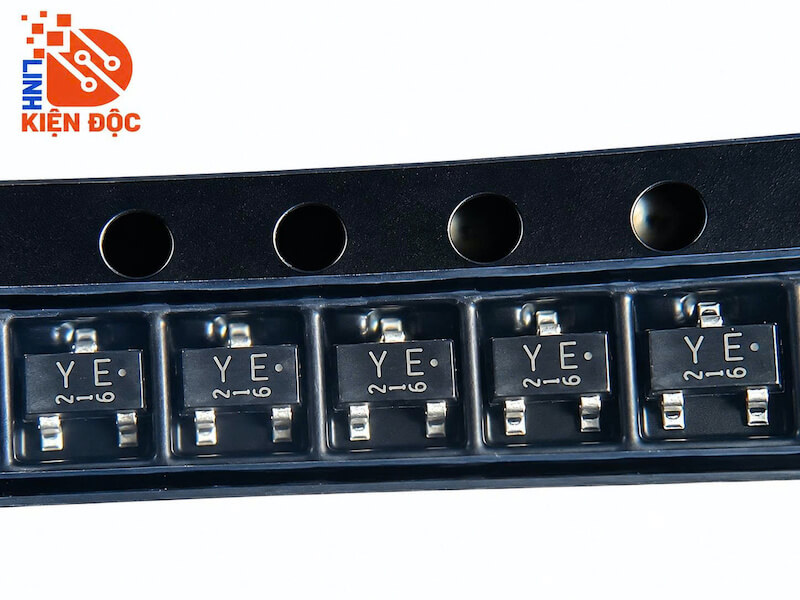

Trên nhiều loại linh kiện SMD, RN2405 được nhận diện bằng mã marking YE. Các bảng tra cứu mã SMD cũng xác nhận YE → RN2405 → PNP → SOT-23.
Chức năng của RN2405 SOT-23
RN2405 chủ yếu được sử dụng như một transistor chuyển mạch PNP.
Khi có tín hiệu điều khiển phù hợp tại chân Base, transistor có thể cho dòng điện chạy từ Emitter sang Collector, qua đó điều khiển tải hoặc tạo tín hiệu logic ở tầng tiếp theo.
Việc tích hợp điện trở bên trong giúp RN2405 thuận tiện khi sử dụng trong:
- Mạch đóng/ngắt tín hiệu.
- Mạch điều khiển tải nhỏ.
- Mạch giao tiếp giữa các tầng logic.
- Mạch điều khiển LED.
- Mạch điều khiển transistor hoặc IC khác.
- Các mạch điện tử cần transistor PNP có kích thước nhỏ.
Vì là transistor pre-biased, RN2405 không cần bố trí đầy đủ mạng điện trở phân cực bên ngoài như transistor PNP thông thường trong nhiều ứng dụng chuyển mạch đơn giản.

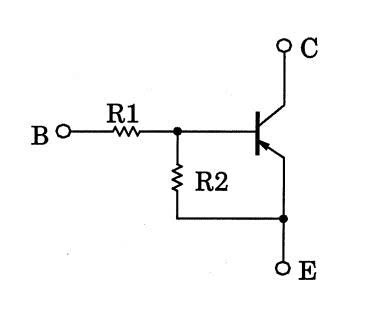

Sơ đồ chân RN2405
Thông số kỹ thuật RN2405
Các thông số trên được đối chiếu từ dữ liệu RN2405 của Toshiba được phân phối bởi DigiKey; phiên bản RN2405 được xác định là PNP pre-biased, 50 V, 100 mA, công suất tối đa 200 mW và tích hợp R1 2,2 kΩ/R2 47 kΩ.

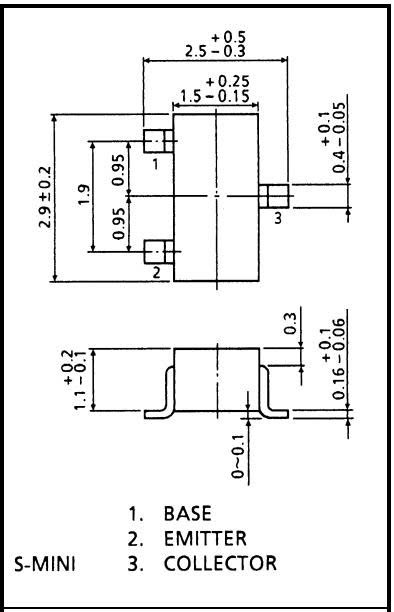

Kích thước RN2405
Ứng dụng của Transistor RN2405
Mạch chuyển mạch
RN2405 phù hợp với các mạch cần đóng/ngắt dòng điện nhỏ. Với dòng Collector tối đa khoảng 100 mA, linh kiện có thể đảm nhiệm các tải điều khiển công suất thấp tùy theo thiết kế mạch.
Mạch điều khiển tín hiệu
RN2405 có thể được sử dụng trong các tầng điều khiển tín hiệu, đặc biệt khi cần transistor PNP có sẵn điện trở phân cực.
Điều khiển LED
Kích thước SOT-23 nhỏ gọn giúp RN2405 phù hợp với các mạch điều khiển LED, đèn báo và các tải tín hiệu nhỏ.
Mạch logic và giao tiếp
Transistor pre-biased giúp đơn giản hóa phần phân cực, phù hợp với các mạch logic hoặc mạch giao tiếp cần một tầng transistor chuyển đổi tín hiệu.
Thiết bị điện tử dân dụng
RN2405 có thể được sử dụng trong nhiều thiết bị điện tử nhỏ gọn, bo mạch điều khiển, thiết bị gia dụng và các mạch điện tử cần transistor PNP SMD.
Ưu điểm của RN2405
RN2405 SOT-23 có một số ưu điểm đáng chú ý:
- Thiết kế PNP pre-biased tiện dụng.
- Tích hợp sẵn 2 điện trở 2,2 kΩ và 47 kΩ.
- Điện áp Collector-Emitter tối đa 50 V.
- Dòng Collector tối đa 100 mA.
- Package SOT-23 nhỏ gọn, tiết kiệm diện tích PCB.
- Giảm số lượng linh kiện phụ trợ.
- Thuận tiện cho các mạch chuyển mạch và điều khiển tín hiệu.
Nhận biết RN2405 qua mã YE
Khi kiểm tra transistor SMD trên bo mạch, việc đọc mã in trên thân linh kiện là rất quan trọng.
Với dòng RN2405:
RN2405 → mã SMD YE → transistor PNP → SOT-23
Do mã YE có thể xuất hiện ở nhiều linh kiện khác nhau trong các bảng mã SMD, không nên chỉ dựa vào hai ký tự trên thân linh kiện để xác định tuyệt đối. Cần kết hợp kiểu package, vị trí trên mạch, sơ đồ mạch và đặc tính linh kiện để xác định chính xác.
