Tụ bếp từ 10UF 275V dạng dọc BM
18,000₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).

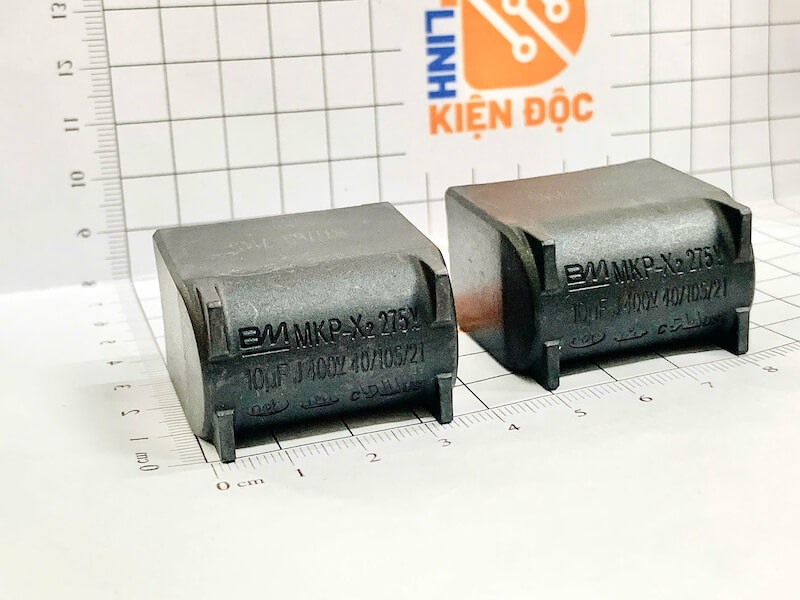

Giới thiệu chung về tụ bếp từ 10µF 275V dạng đứng BM
Tụ bếp từ 10µF 275V dạng đứng BM là loại tụ màng điện áp cao, được sử dụng trong các mạch điện tử công suất của bếp từ, bếp điện và thiết bị gia nhiệt cảm ứng. Tụ có điện dung 10µF, điện áp định mức 275VAC và thiết kế dạng đứng, thuận tiện khi lắp đặt trên bo mạch.
1. Đặc điểm cấu tạo
Tụ bếp từ 10µF 275V dạng đứng BM thường có cấu tạo:
-
Điện môi bằng màng polypropylene, thường thuộc nhóm MKP.
-
Điện cực được tạo bởi lớp kim loại mỏng phủ trên màng điện môi.
-
Phần tử tụ được cuộn theo kết cấu phù hợp với các mạch điện tử công suất.
-
Vỏ nhựa cách điện có tác dụng bảo vệ linh kiện bên trong.
-
Phần tử bên trong được cố định và bảo vệ bằng vật liệu đóng kín.
-
Hai chân kim loại được bố trí theo kiểu chân đứng để cắm trực tiếp vào bo mạch.
-
Là tụ không phân cực, có thể lắp theo cả hai chiều.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Tụ bếp từ BM 10µF 275V dạng đứng |
| Điện dung | 10µF |
| Điện áp định mức | 275VAC |
| Điện áp DC tham khảo | 400VDC tùy phiên bản |
| Loại tụ | Tụ màng polypropylene |
| Công nghệ | MKP/MKP-X2 tùy phiên bản |
| Dung sai | Thường ±5% hoặc ±10% |
| Số chân | 2 chân |
| Tính phân cực | Không phân cực |
| Kiểu lắp đặt | Dạng đứng |
| Ứng dụng chính | Bếp từ, mạch công suất, mạch cộng hưởng |
Thông số chính xác có thể thay đổi tùy từng mã sản phẩm, vì vậy cần kiểm tra thông tin được in trực tiếp trên thân tụ.
3. Kích thước
Kích thước tụ 10µF 275V dạng đứng có thể thay đổi tùy theo thiết kế của từng phiên bản. Một số kích thước thường gặp gồm:
-
Khoảng 35 × 19 mm.
-
Khoảng 36 × 22 mm.
-
Một số loại vỏ lớn có thể khoảng 35 × 26 × 20 mm.
-
Khoảng cách giữa hai chân có thể khoảng 31 mm ở một số mẫu.
Khi lắp đặt hoặc thay thế cần kiểm tra:
-
Chiều dài thân tụ.
-
Chiều rộng thân tụ.
-
Chiều cao thân tụ.
-
Khoảng cách giữa hai chân.
-
Đường kính chân.
-
Khoảng không gian xung quanh tụ trên bo mạch.
Các kích thước trên chỉ mang tính tham khảo, không phải tất cả tụ 10µF 275V đều có cùng kích thước.
4. Công dụng
Tụ 10µF 275V dạng đứng có thể đảm nhiệm nhiều chức năng trong bo mạch bếp từ:
-
Tham gia vào mạch cộng hưởng.
-
Lọc nguồn điện.
-
Lọc và giảm nhiễu điện.
-
Giảm nhiễu điện từ EMI.
-
Hỗ trợ mạch công suất hoạt động ổn định.
-
Tham gia vào mạch dao động.
-
Hỗ trợ quá trình gia nhiệt cảm ứng.
Chức năng cụ thể của tụ phụ thuộc vào vị trí lắp đặt và thiết kế của từng loại bo mạch.
5. Ứng dụng
Tụ BM 10µF 275V dạng đứng được sử dụng trong:
-
Bếp từ đơn.
-
Bếp từ đôi.
-
Bếp điện từ.
-
Bo mạch điều khiển bếp từ.
-
Thiết bị gia nhiệt cảm ứng.
-
Mạch điện tử công suất.
-
Mạch lọc nguồn.
-
Mạch chống nhiễu EMI.
-
Một số thiết bị điện gia dụng sử dụng tụ màng điện áp cao.
