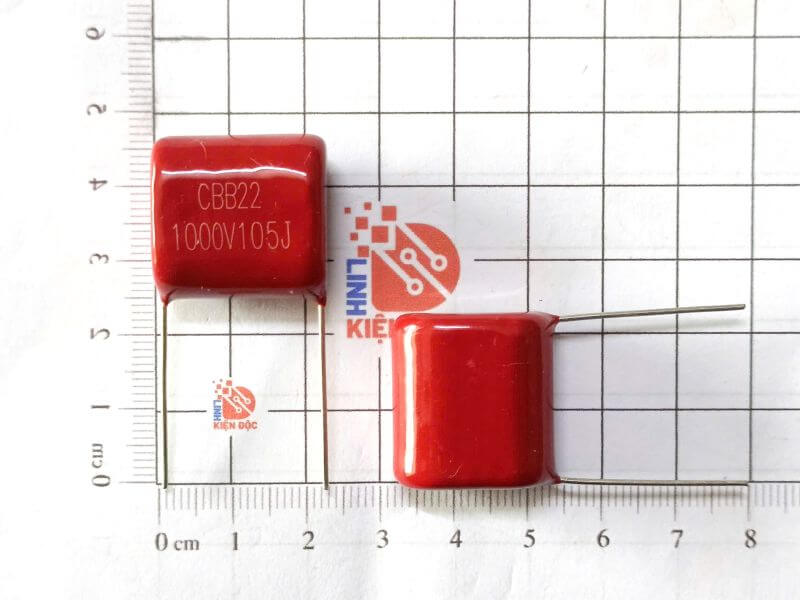

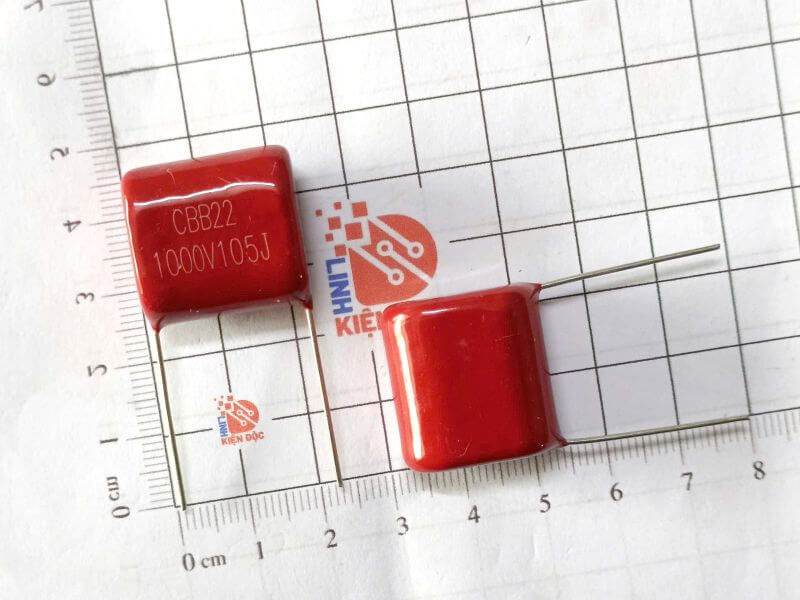

Tụ cao áp CBB22 105J 1000V P=27mm

Giới thiệu chung

Tụ CBB22 105J 1000V là tụ điện thuộc dòng tụ film cao áp, sử dụng điện môi polyester hoặc polypropylene, được thiết kế chuyên dụng cho các mạch điện yêu cầu khả năng chịu áp lớn và làm việc ổn định trong môi trường khắc nghiệt. Với cấu trúc màng kim loại hóa và công nghệ cuộn nhiều lớp, tụ có khả năng tự phục hồi khi xảy ra hiện tượng đánh thủng nhẹ, giúp tăng độ bền và tuổi thọ trong quá trình sử dụng.

Đặc điểm

  • Chịu điện áp cao lên tới 1000V DC.
  • Dung sai nhỏ ±5% cho độ chính xác cao.
  • Độ ổn định điện dung tốt theo thời gian và nhiệt độ.
  • Tổn hao điện môi thấp, ESR nhỏ.
  • Khả năng chịu xung và dòng cao tốt.
  • Tự phục hồi khi xảy ra đánh thủng nhẹ.

Cấu tạo

  • Lớp màng phim polyester hoặc polypropylene mạ kim loại.
  • Các lớp phim được cuộn chặt tạo thành lõi tụ.
  • Hai đầu tiếp xúc kim loại dẫn ra chân tụ.
  • Vỏ bọc nhựa epoxy hoặc nhựa cứng cách điện.
  • Chân kim loại mạ thiếc, khoảng cách chân 27 mm.

Thông số kĩ thuật

  • Loại tụ: Tụ film cao áp CBB81.
  • Điện dung: 1 µF (105).
  • Dung sai: ±5% (J).
  • Điện áp định mức: 1000V DC.
  • Điện áp chịu thử: 1500–2000V DC (tùy hãng).
  • Nhiệt độ làm việc: -40°C đến +85°C hoặc +105°C.
  • ESR: Thấp.
  • Dòng rò: Thấp.
  • Khoảng cách chân: 27 mm.

Ứng dụng

  • Nguồn xung công suất cao.
  • Biến tần, inverter.
  • Mạch lọc và bù điện áp cao.
  • Mạch driver IGBT, MOSFET.
  • Mạch chỉnh lưu, tăng áp.
  • Thiết bị điện công nghiệp.
