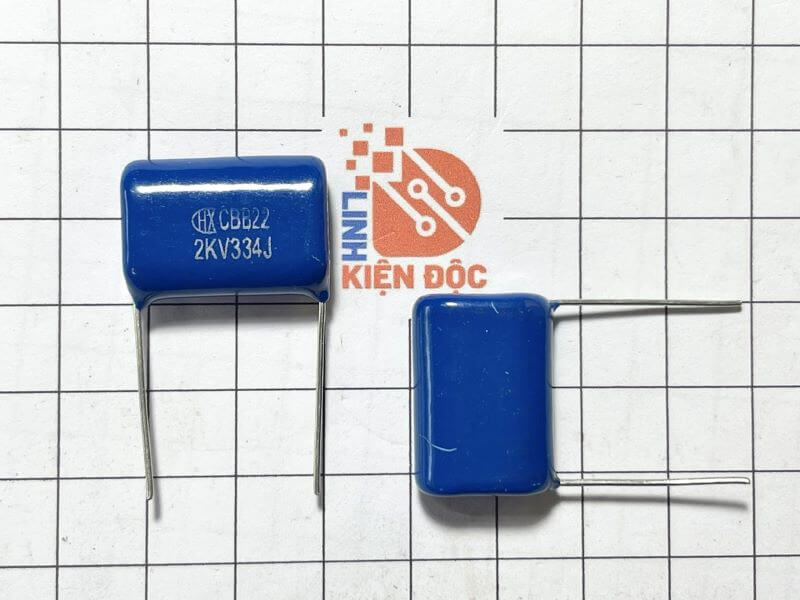

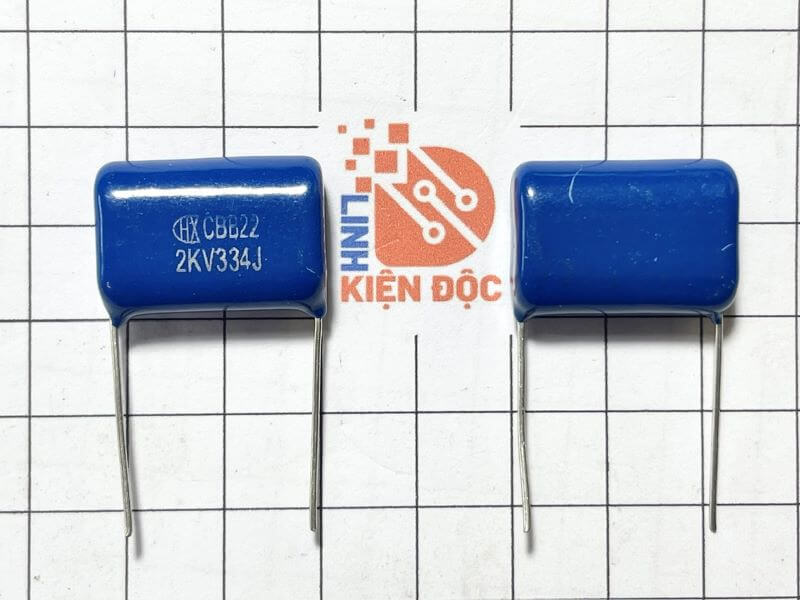

Tụ CBB22 2KV334J 2000V334J 0.33uF P=22mm ( màu xanh)
17,500₫
Kinh doanh 1: 0333.595.662
Kinh doanh 2: 0372.770.860
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu 50.000 vnđ và chưa bao gồm phí vận chuyển.
Từ ngày 01/01/2026 giá sản phẩm sẽ tăng lên 8% so với giá đang hiển thị, giá vẫn đang được điều chỉnh, mong quý khách hàng thông cảm và ủng hộ cửa hàng.
Giới thiệu & cấu tạo chung
-
“CBB22” là một loại tụ màng kim loại (metallized film capacitor), cụ thể là màng polypropylene (PP) mạ kim loại, thường dùng cho các ứng dụng điện áp cao, tần số cao.
-
Ký hiệu “334J” có nghĩa là giá trị điện dung ~ 0,33 µF (334 = 33 × 10⁴ pF = 330.000 pF = 0,33 µF), sai số ±5 % (J).
-
“2KV” hoặc “2000V” là điện áp định mức của tụ (tức có thể chịu được điện áp lên tới ~2.000 V DC hoặc tương đương).
-
“P = 22 mm” (có thể bạn viết là “P22 mm”) chỉ khoảng cách giữa hai chân (lead pitch) là 22 mm.
-
Vì là tụ màng polypropylene mạ kim loại, tụ có khả năng “tự chữa” (self-healing) khi có điểm cục bộ bị phóng điện nhỏ, giúp tăng độ bền khi chịu xung hoặc biến đổi điện áp.
Thông số kỹ thuật điển hình
Dưới đây là các thông số mà bạn cần kiểm tra kỹ nếu mua hoặc sử dụng tụ loại này:
| Thông số | Giá trị / ghi chú |
|---|---|
| Điện dung (C) | 0,33 µF |
| Sai số | ±5 % (ký hiệu “J”) |
| Điện áp định mức (UR) | ~ 2.000 V DC (cũng có thể dùng cho AC hoặc pulsating, nếu nhà sản xuất cho phép) |
| Kiểu đóng gói | Thông qua lỗ (through-hole) |
| Khoảng cách giữa chân | 22 mm |
| Vật liệu cách điện / màng | Polypropylene (PP), màng kim loại hoá (metallized) |
| Tự chữa (self-healing) | Có — khi có điểm yếu nhỏ bị phá hủy, lớp kim loại sẽ bốc hơi quanh vùng đó, không để lan rộng |
| Nhiệt độ hoạt động | Thường từ –40 °C đến +105 °C (tùy theo hãng sản xuất) |
| Điện trở cách điện (IR) | Với C ≤ 0,33 µF thường ≥ 15.000 MΩ theo tiêu chuẩn nhà sản xuất |
| Dòng rỉ (leakage current) | Tương ứng với IR (vài nanoampe hoặc nhỏ hơn), phụ thuộc điện áp, nhiệt độ |
| Điện dung tổn hao (dissipation factor, tan δ) | Thấp, vì màng polypropylene có tổn hao rất thấp — phù hợp ứng dụng cao tần hoặc xung |
| Khả năng chịu xung / xung cao tần | Tốt hơn tụ điện hóa trong nhiều trường hợp (nhờ hạn chế nhiệt và hiệu ứng điện môi) |
| Tuổi thọ / độ bền | Phụ thuộc điện áp làm việc, dao động nhiệt độ, dòng rò, điều kiện môi trường — thường lâu nếu sử dụng trong điều kiện phù hợp |
Ưu điểm & hạn chế
Ưu điểm
-
Tổn hao thấp, điện trở nội thấp (ESR thấp) — rất thích hợp cho tín hiệu cao tần hoặc mạch xung.
-
Khả năng tự chữa (self-healing) — khi có vết chập nhỏ, lớp kim loại sẽ bay hơi vùng điểm đó, tránh làm hỏng toàn bộ tụ.
-
Độ ổn định cao theo thời gian và nhiệt độ — màng polypropylene ít bị thay đổi điện dung do nhiệt.
-
Khả năng chịu điện áp cao nếu thiết kế tốt.
-
Không phân cực — có thể dùng ở hai chiều điện áp (DC hoặc AC tùy thiết kế).
Hạn chế
-
Kích thước tương đối lớn khi điện dung và điện áp cao.
-
Nếu sử dụng vượt quá điện áp định mức hoặc trong môi trường nhiệt độ cao, tuổi thọ tụ sẽ giảm mạnh.
-
Trong ứng dụng dòng cao (ripple current lớn) có thể nóng, nếu vượt khả năng chịu dòng sẽ làm hỏng tụ.
-
Cần kiểm soát lắp đặt, khoảng cách chân tốt để tránh điện trường quá mạnh cục bộ gây phá hỏng.
Ứng dụng thông thường
Một tụ như CBB22 0,33 µF / 2.000 V thường được dùng trong các ứng dụng đòi hỏi cách điện cao hoặc chịu xung cao, ví dụ:
-
Mạch buồng cao áp (HV) trong các thiết bị như máy phát, mạch đốt cao áp.
-
Mạch lọc (snubber) cho switch, mạch bù điện áp xung, giảm nhiễu điện từ.
-
Mạch phân áp hoặc mạch chia điện áp cao.
-
Mạch chuyển đổi cao áp (DC-DC, inverter) nơi có xung cao áp.
-
Ứng dụng trong đo lường điện áp cao, thử nghiệm cách điện.
