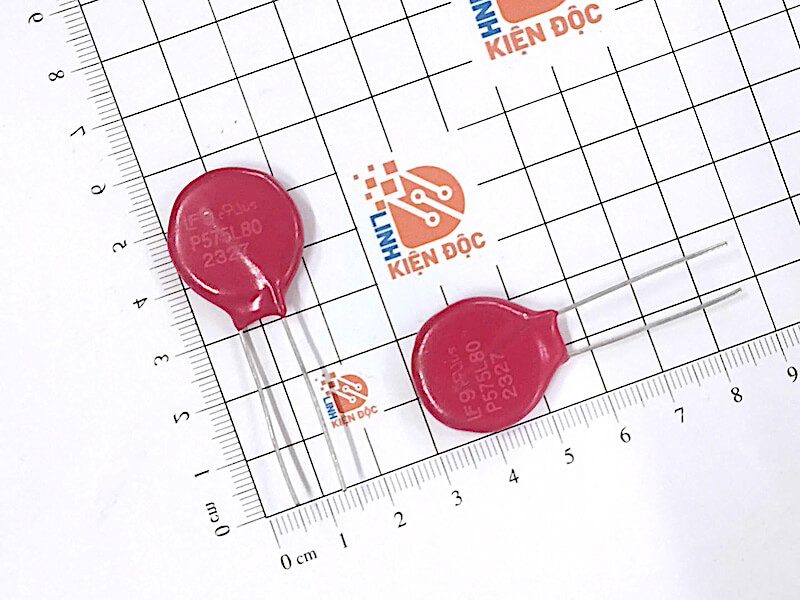

Tụ chống sét P575L80 575V 450pF đường kính 20mm – Varistor bảo vệ quá áp

P575L80 575V 450pF đường kính 20mm là linh kiện chống quá áp thuộc nhóm MOV (Metal Oxide Varistor), thường được sử dụng để bảo vệ mạch điện và thiết bị điện tử trước các xung điện áp tăng cao đột ngột. Sản phẩm có dạng đĩa đường kính khoảng 20mm, điện áp làm việc tối đa 575VAC, khả năng chịu dòng xung lớn, phù hợp với nguồn điện, thiết bị công nghiệp, bộ điều khiển và nhiều mạch bảo vệ đầu vào.

Theo datasheet dòng LA, mã đầy đủ tương ứng V575LA80BP, với P575L80 là mã marking trên linh kiện. Các thông số chính gồm 575VAC, 730VDC, dòng xung cực đại 6.500A và điện dung điển hình 450pF.

Thông số kỹ thuật tụ chống sét P575L80

Thông số	Giá trị
Mã linh kiện	P575L80
Mã sản phẩm tương ứng	V575LA80BP
Loại linh kiện	MOV – Metal Oxide Varistor
Điện áp AC tối đa	575VAC
Điện áp DC tối đa	730VDC
Điện áp Varistor	Khoảng 819 – 960V
Điện áp kẹp tối đa	1410V
Dòng xung cực đại	6500A (6,5kA)
Dạng xung dòng	8/20µs
Năng lượng hấp thụ tối đa	220J
Điện dung điển hình	450pF
Đường kính	20mm
Kiểu chân	2 chân cắm xuyên lỗ – Radial
Nhiệt độ hoạt động	Khoảng -55°C đến +85°C

Các giá trị 575VAC, 730VDC, 220J, 6,5kA, điện áp kẹp 1.410V và kích thước đĩa 20mm được công bố cho P575L80/V575LA80BP. Datasheet cũng liệt kê điện dung điển hình của phiên bản 20mm này là 450pF.

Lưu ý: P575L80 thực chất là varistor MOV, không phải tụ điện thông thường. Giá trị 450pF là điện dung đặc trưng của MOV chứ không phải chức năng chính của linh kiện.

Công dụng của P575L80 575V 450pF

Công dụng quan trọng nhất của P575L80 là hạn chế điện áp tăng đột biến và hấp thụ năng lượng xung trước khi chúng gây hư hỏng cho các linh kiện phía sau.

Ở trạng thái điện áp bình thường, MOV có điện trở rất lớn nên gần như không ảnh hưởng đến hoạt động của mạch. Khi xuất hiện xung điện áp vượt quá ngưỡng của varistor, điện trở của P575L80 giảm mạnh, tạo đường dẫn cho dòng xung và kẹp điện áp ở mức an toàn hơn. Sau khi xung quá áp kết thúc, linh kiện trở về trạng thái điện trở cao.

Nhờ đặc tính này, P575L80 có thể giúp hạn chế hư hỏng do xung đóng cắt tải cảm, nhiễu điện áp, quá áp tức thời và các xung surge xuất hiện trên đường nguồn. Khả năng chịu dòng xung lên tới 6,5kA giúp phiên bản 20mm thích hợp với những mạch cần khả năng hấp thụ xung tương đối lớn.

Chức năng chính của Varistor P575L80

P575L80 đảm nhiệm một số chức năng quan trọng trong mạch bảo vệ nguồn:

Bảo vệ quá áp: Khi điện áp tăng vượt ngưỡng cho phép, MOV dẫn mạnh để hạn chế điện áp đặt lên linh kiện cần bảo vệ.

Hấp thụ xung điện: Với mức năng lượng công bố khoảng 220J, P575L80 có khả năng hấp thụ các xung năng lượng trong giới hạn thiết kế.

Kẹp điện áp: Điện áp kẹp tối đa của linh kiện được công bố ở mức khoảng 1410V, giúp hạn chế biên độ của xung quá áp trước khi nó truyền sâu hơn vào mạch.

Bảo vệ linh kiện công suất: MOV thường được bố trí ở khu vực đầu vào nguồn nhằm hỗ trợ bảo vệ cầu diode, MOSFET, IGBT, tụ nguồn và các tầng điện tử phía sau khỏi xung quá áp.

P575L80 thường được sử dụng ở đâu?

Với điện áp làm việc tối đa 575VAC, P575L80 phù hợp với các hệ thống có điện áp tương đối cao. Linh kiện có thể được sử dụng trong biến tần, UPS, nguồn công nghiệp, bộ nguồn switching, servo drive, thiết bị tự động hóa, bộ điều khiển động cơ, máy móc công nghiệp và các mạch chống surge đầu vào.

Đặc biệt trong thiết bị công nghiệp, quá trình đóng/ngắt contactor, relay, động cơ, cuộn dây hoặc các tải cảm có thể tạo ra xung điện áp cao. MOV được lựa chọn đúng thông số sẽ góp phần giảm ảnh hưởng của những xung này lên phần công suất và điều khiển.

Ưu điểm của P575L80 575V

P575L80 có thiết kế MOV dạng đĩa 20mm, kích thước tương đối nhỏ nhưng khả năng chịu xung cao. Mức dòng xung tối đa 6,5kA, năng lượng 220J và điện áp làm việc 575VAC/730VDC tạo điều kiện sử dụng trong nhiều thiết bị công suất và mạch bảo vệ nguồn.

Linh kiện chỉ có hai chân nên dễ bố trí trên PCB và thuận tiện khi sửa chữa, thay thế. MOV cũng phản ứng rất nhanh với quá áp, do đó được sử dụng rộng rãi như một thành phần của hệ thống bảo vệ surge.

Cách mắc P575L80 trong mạch

P575L80 thường được mắc song song với đường điện cần bảo vệ, thay vì mắc nối tiếp với tải. Khi điện áp bình thường, MOV gần như không tham gia vào hoạt động của mạch; khi xuất hiện quá áp, nó chuyển sang trạng thái dẫn mạnh để kẹp xung.

Trong thiết kế thực tế, MOV thường được phối hợp với cầu chì, điện trở hạn dòng, NTC, TVS hoặc các phần tử bảo vệ khác. Không nên chỉ dựa vào một MOV để xử lý mọi dạng sự cố quá áp.

Cách kiểm tra P575L80 khi sửa chữa

Khi kiểm tra thiết bị bị mất nguồn hoặc hỏng sau sự cố quá áp, nên quan sát P575L80 xem có dấu hiệu nứt vỡ, cháy đen, phồng hoặc biến dạng hay không. MOV bị hỏng nặng thường có thể chuyển sang trạng thái chập hoặc suy giảm khả năng bảo vệ.

Nếu cần thay thế, nên ưu tiên linh kiện có điện áp làm việc, điện áp varistor, khả năng chịu dòng xung, năng lượng hấp thụ và kích thước đĩa tương đương hoặc phù hợp với thiết kế ban đầu. Không nên chỉ dựa vào đường kính 20mm để chọn MOV thay thế.
