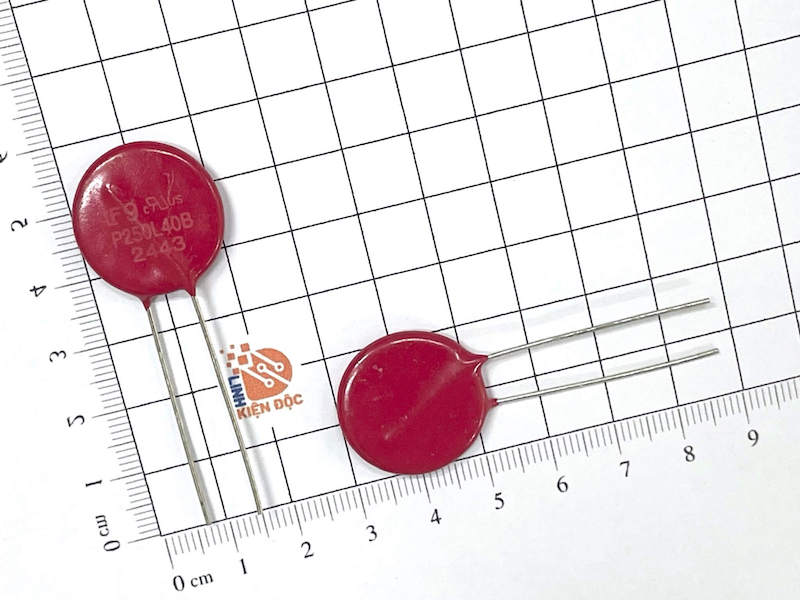

Tụ chống sét Varistor P250L40B 250V 20mm

1. Giới thiệu chung về Tụ Chống Sét Varistor P250L40B

Tụ chống sét Varistor P250L40B 250V 20mm là linh kiện bảo vệ điện áp thuộc nhóm điện trở phụ thuộc điện áp (Voltage Dependent Resistor – VDR), còn được gọi là MOV (Metal Oxide Varistor).

Sản phẩm có mã P250L40B, thông số điện áp được cung cấp là 250V và đường kính thân 20mm.

Varistor P250L40B được sử dụng trong các mạch bảo vệ chống xung quá áp, giúp hạn chế ảnh hưởng của những biến động điện áp đột ngột đến các linh kiện điện tử và thiết bị điện.

Trong điều kiện hoạt động bình thường, Varistor có điện trở lớn, chỉ cho phép một dòng điện rò nhỏ chạy qua. Khi xuất hiện xung điện áp vượt vùng làm việc quy định, điện trở của linh kiện giảm mạnh, tạo đường dẫn cho dòng điện xung và giúp hạn chế điện áp tăng cao trên mạch.

Nhờ đặc tính này, Varistor P250L40B được sử dụng trong các bộ nguồn điện tử, thiết bị điện gia dụng, mạch điều khiển công nghiệp và các hệ thống bảo vệ nguồn điện.

Với thiết kế dạng đĩa đường kính 20mm, linh kiện thuận tiện cho việc lắp đặt trên bo mạch và thay thế trong quá trình sửa chữa thiết bị điện tử.

2. Đặc điểm nổi bật của Varistor P250L40B 250V 20mm

• Mã linh kiện: P250L40B.
• Loại linh kiện: Varistor chống quá áp.
• Công nghệ: Metal Oxide Varistor.
• Điện áp theo thông tin sản phẩm: 250V.
• Đường kính thân: 20mm.
• Cấu trúc điện trở phi tuyến.
• Có khả năng hạn chế xung quá áp.
• Hỗ trợ bảo vệ các linh kiện điện tử.
• Có khả năng dẫn dòng xung trong thời gian ngắn.
• Điện trở lớn khi điện áp hoạt động bình thường.
• Điện trở giảm mạnh khi xuất hiện quá áp.
• Cấu tạo không phân cực.
• Có hai chân kết nối.
• Thiết kế dạng đĩa tròn.
• Phù hợp với các mạch bảo vệ nguồn điện.
• Có thể sử dụng trong thiết bị điện tử công nghiệp.
• Hỗ trợ hạn chế ảnh hưởng của xung điện áp do đóng cắt.
• Thuận tiện cho việc sửa chữa và thay thế linh kiện.

3. Cấu tạo của Varistor P250L40B 250V 20mm

Varistor P250L40B thuộc nhóm điện trở oxit kim loại, có cấu trúc gồm phần tử bán dẫn, hai điện cực, lớp phủ cách điện và chân kết nối.

Vật liệu oxit kim loại

Phần tử chính của Varistor thường được chế tạo từ oxit kẽm (ZnO) kết hợp với các phụ gia thích hợp.

Vật liệu được xử lý và thiêu kết để hình thành cấu trúc bán dẫn có đặc tính điện trở phụ thuộc mạnh vào điện áp.

Hai điện cực dẫn điện

Hai điện cực được bố trí ở hai mặt của phần tử Varistor.

Các điện cực có nhiệm vụ kết nối phần tử bán dẫn với mạch điện, cho phép dòng điện xung đi qua khi xuất hiện quá áp.

Lớp phủ cách điện

Bên ngoài thân Varistor thường có lớp phủ cách điện nhằm bảo vệ phần tử bên trong khỏi bụi bẩn, độ ẩm và tác động cơ học.

Lớp phủ cũng góp phần hạn chế hiện tượng phóng điện trên bề mặt trong điều kiện sử dụng phù hợp.

Chân kết nối

Varistor P250L40B có hai chân kim loại dùng để lắp đặt trên bo mạch điện tử.

Do linh kiện không phân cực nên không cần phân biệt cực dương và cực âm.

Thân Varistor

Thân linh kiện có dạng đĩa tròn với đường kính danh định 20mm theo thông tin sản phẩm.

Kích thước này giúp bố trí phần tử oxit kim loại và hai điện cực trong một cấu trúc phù hợp với các ứng dụng bảo vệ điện áp.

4. Thông số kỹ thuật Varistor P250L40B 250V 20mm

Thông số	Giá trị
Tên sản phẩm	Tụ chống sét Varistor P250L40B
Mã linh kiện	P250L40B
Loại linh kiện	Điện trở chống quá áp
Công nghệ	MOV – Metal Oxide Varistor
Điện áp theo thông tin sản phẩm	250V
Điện áp AC liên tục tối đa	Cần xác nhận theo datasheet
Điện áp DC liên tục tối đa	Theo datasheet
Điện áp Varistor tại dòng thử	Theo datasheet
Điện áp kẹp	Theo datasheet
Dòng xung tối đa	Theo datasheet
Năng lượng xung cho phép	Theo datasheet
Đường kính thân	20mm
Hình dạng	Dạng đĩa
Số chân	2
Đặc tính phân cực	Không phân cực
Vật liệu chính	Oxit kim loại
Nhiệt độ hoạt động	Theo datasheet
Kiểu lắp đặt	Xuyên lỗ THT
Ứng dụng	Bảo vệ chống xung quá áp

Lưu ý: Thông số 250V cần được xác định rõ theo tài liệu kỹ thuật của nhà sản xuất. Đây có thể là điện áp làm việc AC hoặc một thông số điện áp được sử dụng trong cách đặt mã sản phẩm.

Không nên mặc định mọi Varistor ghi 250V đều có cùng điện áp kẹp, khả năng chịu xung và mức năng lượng hấp thụ.

5. Kích thước và kiểu chân Varistor P250L40B

Varistor P250L40B sử dụng thiết kế dạng đĩa với hai chân kết nối.

Kích thước sản phẩm

Thông số	Giá trị
Mã linh kiện	P250L40B
Đường kính thân	20mm
Hình dạng	Đĩa tròn
Số chân	2
Độ dày thân	Theo nhà sản xuất
Khoảng cách chân	Theo nhà sản xuất
Chiều dài chân	Theo phiên bản
Kiểu lắp đặt	Xuyên lỗ THT

Đường kính 20mm là kích thước thân được cung cấp.

Độ dày, khoảng cách chân và chiều dài chân cần được kiểm tra trực tiếp hoặc đối chiếu với bản vẽ kỹ thuật của sản phẩm.

Đặc điểm chân linh kiện

Varistor có hai chân không phân cực.

Khi lắp đặt, không cần phân biệt cực dương và cực âm.

Tuy nhiên, cần đảm bảo khoảng cách cách điện giữa các chân và đường mạch phù hợp với điện áp hoạt động của hệ thống.

6. Nguyên lý hoạt động của Varistor P250L40B 250V

Varistor P250L40B hoạt động dựa trên đặc tính điện trở phi tuyến của vật liệu oxit kim loại.

Trạng thái điện áp bình thường

Khi điện áp đặt lên hai đầu Varistor nằm trong giới hạn hoạt động cho phép, linh kiện có điện trở lớn.

Trong điều kiện này, chỉ có dòng điện rò nhỏ chạy qua.

Khi xuất hiện xung quá áp

Khi điện áp tăng đột ngột vượt vùng làm việc thông thường, điện trở của Varistor giảm mạnh.

Dòng điện xung có thể chạy qua linh kiện, giúp hạn chế điện áp tăng cao trên các phần tử cần bảo vệ.

Quá trình hạn chế điện áp

Varistor thường được mắc song song với đường nguồn hoặc phần mạch cần bảo vệ.

Khi xuất hiện xung quá áp, Varistor dẫn dòng mạnh hơn và phân dòng xung ra khỏi phần mạch được bảo vệ.

Mức điện áp được hạn chế phụ thuộc vào đặc tính điện áp kẹp và cường độ dòng xung.

Sau khi xung quá áp kết thúc

Khi điện áp trở về vùng làm việc bình thường, Varistor thường trở lại trạng thái điện trở lớn.

Tuy nhiên, các xung điện có năng lượng quá lớn hoặc xuất hiện nhiều lần có thể khiến linh kiện suy giảm đặc tính, tăng dòng rò hoặc hư hỏng.

Khả năng hấp thụ năng lượng xung

Năng lượng mà Varistor phải chịu trong quá trình dẫn dòng xung được xác định theo công thức:

E = ∫v(t) × i(t) dt

Trong đó:

• E: Năng lượng xung.
• v(t): Điện áp tức thời trên Varistor.
• i(t): Dòng điện tức thời qua Varistor.

Khả năng chịu năng lượng xung phụ thuộc vào thiết kế, kích thước và thông số kỹ thuật của từng dòng Varistor.

7. Ứng dụng của Varistor P250L40B 250V 20mm

Varistor P250L40B được sử dụng trong các mạch bảo vệ chống xung quá áp của thiết bị điện và điện tử.

Một số ứng dụng phổ biến gồm:

• Mạch bảo vệ nguồn điện.
• Bộ nguồn AC-DC.
• Bộ nguồn xung SMPS.
• Thiết bị điện tử công nghiệp.
• Thiết bị điện gia dụng.
• Mạch bảo vệ bo mạch điều khiển.
• Hệ thống tự động hóa.
• Thiết bị điều khiển động cơ.
• Bộ nguồn thiết bị đo lường.
• Mạch chống xung điện áp.
• Mạch bảo vệ thiết bị điện tử.
• Bộ điều khiển công nghiệp.
• Thiết bị đóng cắt điện.
• Hệ thống bảo vệ nguồn đầu vào.
• Mạch hạn chế xung quá áp do đóng cắt tải cảm.
• Sửa chữa và thay thế Varistor trong bo mạch điện tử.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, điện áp kẹp, dòng xung và năng lượng xung cho phép.

Varistor có thể là một phần của hệ thống bảo vệ chống sét lan truyền, nhưng không thay thế hoàn toàn cho thiết bị chống sét chuyên dụng hoặc các phần tử bảo vệ quá dòng.

8. Ưu điểm của Varistor P250L40B

Khả năng hạn chế xung quá áp: Giúp giảm tác động của các xung điện áp đột ngột lên thiết bị điện tử.

Đặc tính điện trở phi tuyến: Có điện trở lớn khi điện áp bình thường và giảm mạnh khi xuất hiện quá áp.

Thiết kế không phân cực: Thuận tiện cho việc lắp đặt và thay thế.

Đường kính thân 20mm: Phù hợp với các bo mạch có không gian lắp đặt tương ứng.

Khả năng đáp ứng với xung điện áp: Hỗ trợ bảo vệ linh kiện trước những biến động điện áp ngắn hạn.

Ứng dụng đa dạng: Có thể sử dụng trong nhiều thiết bị điện tử và hệ thống nguồn công nghiệp.

Thuận tiện cho sửa chữa: Có thể thay thế Varistor hỏng khi xác định đúng thông số điện và kích thước.

9. Lưu ý khi sử dụng và thay thế Varistor P250L40B

Khi lựa chọn và thay thế Varistor P250L40B cần chú ý:

• Kiểm tra chính xác mã P250L40B.
• Xác nhận thông số điện áp 250V.
• Kiểm tra điện áp AC liên tục tối đa.
• Kiểm tra điện áp DC liên tục tối đa.
• Xác nhận điện áp Varistor tại dòng thử.
• Kiểm tra điện áp kẹp.
• Kiểm tra dòng xung tối đa.
• Kiểm tra năng lượng xung cho phép.
• Xác nhận đường kính thân 20mm.
• Kiểm tra độ dày thân.
• Kiểm tra khoảng cách chân.
• Không sử dụng Varistor có điện áp làm việc không phù hợp.
• Không sử dụng linh kiện bị nứt, cháy hoặc biến dạng.
• Kiểm tra hiện tượng tăng dòng rò.
• Đảm bảo khoảng cách cách điện trên bo mạch.
• Sử dụng thiết bị bảo vệ quá dòng phù hợp.
• Cân nhắc bảo vệ nhiệt cho MOV trong mạch điện lưới.
• Không sử dụng Varistor thay thế cầu chì.
• Không sử dụng Varistor để ổn áp liên tục.
• Ngắt nguồn trước khi sửa chữa và thay thế linh kiện.

Lưu ý quan trọng: Varistor chỉ có khả năng hạn chế xung quá áp trong giới hạn thiết kế. Nếu phải chịu điện áp cao kéo dài, linh kiện có thể quá nhiệt và hư hỏng.

Đối với ứng dụng trên nguồn điện lưới, cần phối hợp Varistor với cầu chì, thiết bị ngắt nhiệt hoặc các phần tử bảo vệ phù hợp.

Khi thay thế P250L40B, cần đối chiếu điện áp hoạt động, điện áp kẹp, dòng xung, năng lượng xung và kích thước, không chỉ dựa vào thông số 250V và 20mm.

10. Kết luận

Tụ Chống Sét Varistor P250L40B 250V 20mm là linh kiện bảo vệ điện áp thuộc nhóm điện trở oxit kim loại MOV, được sử dụng để hạn chế xung quá áp trong các thiết bị điện và điện tử.

Với thông số điện áp 250V theo thông tin sản phẩm và đường kính thân 20mm, linh kiện phù hợp để xem xét sử dụng trong các mạch bảo vệ nguồn điện khi đáp ứng đúng điều kiện kỹ thuật.

Varistor P250L40B có đặc tính điện trở phi tuyến, giúp phân dòng xung và hạn chế điện áp tăng cao trong những tình huống quá áp ngắn hạn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng mã linh kiện, điện áp hoạt động, khả năng chịu xung, kích thước và yêu cầu bảo vệ nhiệt để đảm bảo thiết bị hoạt động ổn định và an toàn.
