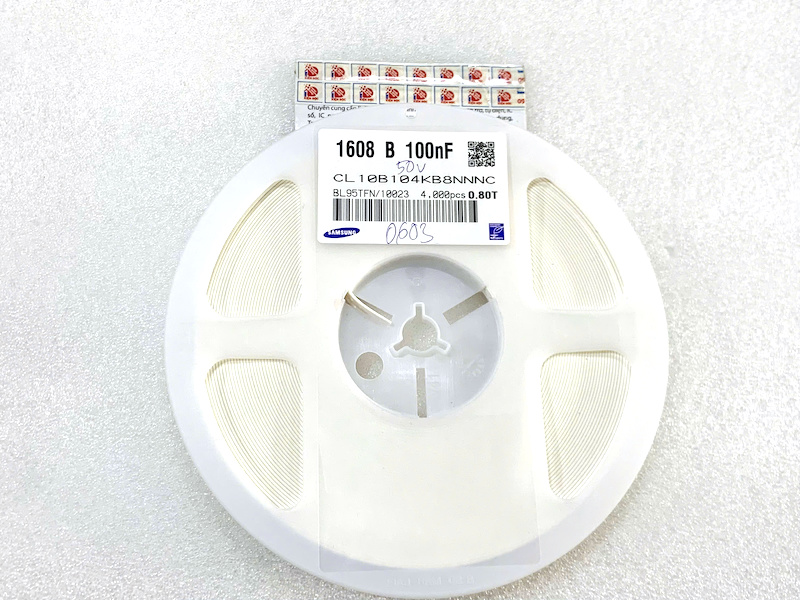

1. Tụ dán 0603 104 100nF là gì?

Tụ dán 0603 104 100nF là loại tụ điện không phân cực dạng dán, được thiết kế để hàn trực tiếp lên bề mặt PCB.

Mã 104 trên tụ là mã quy ước thể hiện giá trị điện dung:

• 10: hai chữ số đầu.
• 4: số lượng số 0 thêm vào.
• Đơn vị cơ bản: pF.

Do đó:

10 × 10⁴ pF = 100.000 pF = 100nF = 0.1µF

Vì là tụ không phân cực, sản phẩm có thể được lắp theo cả hai chiều trên mạch mà không cần xác định cực âm/dương.

---

2. Chức năng của tụ dán 0603 100nF

Tụ điện 100nF là một trong những giá trị điện dung được sử dụng rất phổ biến trong mạch điện tử.

Lọc nhiễu nguồn

Tụ 100nF thường được đặt gần chân nguồn của IC để hấp thụ các thành phần nhiễu cao tần, giúp nguồn cấp cho IC ổn định hơn.

Tụ bypass/decoupling

Tụ có thể được mắc giữa VCC và GND gần các IC, vi điều khiển hoặc linh kiện số để giảm nhiễu và hạn chế sự thay đổi điện áp tức thời.

Ghép tín hiệu

Trong một số mạch analog, tụ 100nF có thể được sử dụng để ghép tín hiệu AC, giúp ngăn thành phần DC đi qua trong những thiết kế phù hợp.

Lọc tín hiệu

Tụ có thể kết hợp với điện trở hoặc cuộn cảm để tạo thành các mạch lọc RC, LC nhằm giảm nhiễu hoặc lựa chọn dải tần tín hiệu.

Ổn định mạch điện tử

Tụ 100nF góp phần giảm các xung nhiễu và dao động điện áp cục bộ, đặc biệt trong các mạch có IC và vi điều khiển hoạt động ở tốc độ cao.

---

3. Ý nghĩa các thông số trên sản phẩm

3.1. Mã 104

104 là mã đánh dấu điện dung phổ biến của tụ gốm:

104 = 100nF = 0.1µF

Đây là giá trị tụ rất phổ biến trong các mạch điện tử.

---

3.2. Điện dung 100nF

Điện dung danh định:

100nF

Tương đương:

• 0.1µF
• 100.000pF

Tụ 100nF thường được sử dụng làm tụ lọc và tụ bypass cho IC.

---

3.3. Điện áp 50V

Điện áp định mức:

50V DC

Điều này có nghĩa tụ được thiết kế để làm việc ở điện áp không vượt quá mức định mức trong điều kiện sử dụng phù hợp.

Khi thiết kế mạch, nên lựa chọn tụ có điện áp định mức cao hơn điện áp thực tế của mạch, đồng thời có thêm khoảng dự phòng an toàn.

---

3.4. Sai số ±5%

Sai số của tụ:

±5%

Với điện dung danh định 100nF, giá trị thực tế theo dung sai ±5% nằm khoảng:

95nF – 105nF

Dung sai ±5% phù hợp với nhiều ứng dụng lọc nguồn, bypass và các mạch điện tử thông dụng.

---

4. Kích thước 0603

0603 là tên gọi kích thước chuẩn của linh kiện SMD.

Theo quy ước inch, kích thước danh nghĩa khoảng:

0.06 × 0.03 inch

tương đương khoảng:

1.6 × 0.8mm

Thiết kế nhỏ gọn giúp tụ 0603 tiết kiệm diện tích PCB và phù hợp với các mạch điện tử có mật độ linh kiện cao.

Lưu ý: Kích thước thực tế có thể có sai khác nhỏ tùy nhà sản xuất và tiêu chuẩn đóng gói.

---

5. Tụ dán 0603 có cực không?

Thông thường, tụ gốm đa lớp SMD MLCC loại 0603 là tụ không phân cực.

Do đó:

• Không có cực âm/dương cố định.
• Có thể đặt linh kiện theo hai chiều.
• Thuận tiện khi thiết kế và lắp ráp PCB.
• Phù hợp với hàn SMT tự động hoặc hàn thủ công.

Tuy nhiên, cần kiểm tra đúng loại linh kiện nếu sản phẩm thực tế không phải tụ gốm MLCC.

---

6. Ứng dụng của tụ dán 0603 100nF

6.1. Lọc nguồn cho IC

Đây là một trong những ứng dụng phổ biến nhất.

Tụ 100nF có thể được đặt gần chân VCC/GND của:

• IC logic.
• IC khuếch đại.
• IC nguồn.
• Vi điều khiển.
• IC giao tiếp.

Mục đích là giảm nhiễu cao tần và cải thiện độ ổn định của nguồn cấp.

---

6.2. Mạch Arduino và vi điều khiển

Tụ 100nF 0603 có thể được sử dụng trong các mạch:

• Arduino.
• STM32.
• ESP32.
• ESP8266.
• PIC.
• AVR.
• Các mạch vi điều khiển khác.

Tụ thường được bố trí gần chân nguồn của IC để hỗ trợ lọc nhiễu.

---

6.3. Mạch nguồn

Sản phẩm có thể được sử dụng trong các mạch nguồn DC để:

• Giảm nhiễu.
• Lọc tín hiệu cao tần.
• Bypass các linh kiện.
• Hỗ trợ ổn định điện áp.

Có thể kết hợp với các loại tụ điện khác như tụ điện phân, tụ tantalum hoặc các tụ gốm có giá trị khác tùy thiết kế.

---

6.4. Mạch lọc RC

Khi kết hợp với điện trở, tụ 100nF có thể tạo thành mạch lọc RC.

Ứng dụng trong:

• Lọc nhiễu.
• Lọc tín hiệu.
• Mạch tạo trễ.
• Mạch xử lý tín hiệu.
• Mạch điều khiển.

Tần số cắt của mạch RC phụ thuộc vào cả giá trị điện trở và điện dung, vì vậy cần lựa chọn linh kiện dựa trên yêu cầu thiết kế.

---

6.5. Mạch âm thanh

Tụ 100nF có thể được sử dụng trong một số mạch âm thanh để:

• Ghép tín hiệu.
• Lọc nhiễu.
• Tạo mạch lọc.
• Bypass nguồn cho IC âm thanh.

Tùy vị trí sử dụng, đặc tính của loại tụ và yêu cầu về tín hiệu cần được xem xét.

---

6.6. Thiết bị điện tử dân dụng

Tụ dán 0603 100nF có thể xuất hiện trong:

• Mạch điều khiển.
• Thiết bị IoT.
• Thiết bị đo.
• Mạch cảm biến.
• Bo mạch máy tính.
• Thiết bị viễn thông.
• Mạch điện tử công nghiệp.
• Thiết bị gia dụng.

---

7. Ưu điểm của tụ dán 0603 104 100nF 50V

Kích thước nhỏ gọn

Chuẩn 0603 giúp tiết kiệm không gian PCB.

Giá trị 100nF phổ biến

100nF/0.1µF là giá trị được sử dụng rộng rãi trong mạch điện tử.

Điện áp định mức 50V

Phù hợp với nhiều mạch điện tử điện áp thấp và mạch điều khiển.

Sai số ±5%

Giá trị điện dung nằm trong phạm vi dung sai tương đối chặt, phù hợp với nhiều ứng dụng thông dụng.

Dạng SMD

Có thể sử dụng cho quá trình lắp ráp PCB bằng công nghệ SMT.

Không phân cực

Nếu là tụ gốm MLCC, linh kiện không yêu cầu xác định chiều khi lắp.

---

8. Bảng thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Tụ dán 0603 104 100nF 50V 0.1uF sai số 5%
Loại linh kiện	Tụ điện dán SMD
Mã tụ	104
Điện dung	100nF
Giá trị tương đương	0.1µF / 100.000pF
Điện áp định mức	50V DC
Sai số	±5%
Kích thước	0603
Kích thước quy đổi	Khoảng 1.6 × 0.8mm
Kiểu lắp	SMD/SMT
Phân cực	Không phân cực nếu là tụ gốm MLCC
Số lượng	10 chiếc/dây
Ứng dụng	Lọc nhiễu, bypass, decoupling, ghép tín hiệu, mạch RC
Hình thức	Hàng mới

---

9. Tụ 0603 100nF 50V phù hợp với những mạch nào?

Sản phẩm có thể được sử dụng trong nhiều loại mạch điện tử như:

Mạch nguồn → Mạch Arduino → Mạch STM32 → Mạch ESP32 → Mạch cảm biến → Mạch điều khiển → Mạch âm thanh → Mạch lọc → Thiết bị điện tử dân dụng

Đặc biệt, giá trị 100nF thường được lựa chọn làm tụ bypass/decoupling cho IC.

---

10. Cách sử dụng tụ dán 0603 100nF

Đối với ứng dụng lọc nguồn cho IC, cách bố trí phổ biến là mắc tụ giữa:

VCC ↔ Tụ 100nF ↔ GND

Nên đặt tụ càng gần chân nguồn của IC càng tốt để giảm chiều dài đường mạch và cải thiện hiệu quả lọc nhiễu cao tần.

Khi thiết kế PCB, cần chú ý:

• Đường mạch ngắn.
• Đường nối GND phù hợp.
• Đặt tụ gần chân nguồn IC.
• Không vượt quá điện áp định mức của tụ.
• Kiểm tra dung sai theo yêu cầu của mạch.

---

11. Lưu ý khi sử dụng

• Không sử dụng tụ ở điện áp vượt quá 50V DC.
• Nên có khoảng dự phòng điện áp khi thiết kế mạch.
• Kiểm tra đúng giá trị 100nF/104 trước khi hàn.
• Kích thước 0603 khá nhỏ, cần thao tác cẩn thận khi hàn thủ công.
• Khi dùng trong mạch cao tần hoặc mạch yêu cầu độ chính xác cao, cần quan tâm thêm đến loại vật liệu điện môi và đặc tính tần số của tụ.
• Với mạch nguồn, nên kết hợp tụ 100nF với các tụ có điện dung lớn hơn nếu thiết kế yêu cầu khả năng lọc ở dải tần thấp hơn.

---

12. Câu hỏi thường gặp

Tụ 104 là bao nhiêu?

Tụ 104 = 100nF = 0.1µF = 100.000pF.

Tụ 0603 100nF có điện áp bao nhiêu?

Sản phẩm có điện áp định mức 50V DC.

Tụ có sai số bao nhiêu?

Sai số ±5%, nên điện dung thực tế danh nghĩa có thể nằm khoảng 95–105nF.

Tụ 0603 có cực không?

Nếu là tụ gốm MLCC, đây là linh kiện không phân cực, có thể lắp theo cả hai chiều.

Một dây có bao nhiêu chiếc?

Sản phẩm được đóng thành dây 10 chiếc theo mô tả sản phẩm.

Tụ 100nF dùng để làm gì?

Ứng dụng phổ biến nhất là lọc nhiễu, bypass và decoupling cho IC, ngoài ra còn có thể dùng trong mạch ghép tín hiệu và mạch lọc RC.

---

13. Kết luận

Tụ dán 0603 104 100nF 50V 0.1uF sai số 5% (dây 10 chiếc) là linh kiện điện tử SMD nhỏ gọn, có giá trị 100nF, điện áp định mức 50V và dung sai ±5%. Với kích thước chuẩn 0603, sản phẩm giúp tiết kiệm không gian PCB và phù hợp với các thiết kế mạch điện tử có mật độ linh kiện cao.

Sản phẩm đặc biệt phù hợp cho:

• Lọc nhiễu nguồn
• Bypass/Decoupling IC
• Mạch Arduino
• Mạch STM32, ESP32
• Mạch cảm biến
• Mạch nguồn
• Mạch lọc RC
• Mạch âm thanh
• Thiết bị IoT
• Mạch điều khiển
• Dự án DIY
• PCB SMT

Với giá trị 100nF (104) phổ biến và kích thước 0603, đây là loại tụ nên có trong bộ linh kiện điện tử phục vụ sửa chữa, thiết kế và lắp ráp mạch.
