Tụ điện gốm cao áp 102K 2KV 1nF 2000V
2,000₫
Loại linh kiện: Tụ điện gốm cao áp
Điện dung: 1nF
Điện áp: 2000V
Hình thức: Mới
Tình trạng: Còn hàng
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
1. Giới thiệu chung về Tụ Điện Gốm Cao Áp 102K 2KV
Tụ điện gốm cao áp 102K 2KV 1nF 2000V là linh kiện điện tử thụ động thuộc nhóm tụ điện gốm (Ceramic Capacitor), được sử dụng trong các mạch lọc nhiễu, ghép tín hiệu, mạch cộng hưởng và các ứng dụng điện tử có điện áp cao.
Sản phẩm có điện dung danh định 1nF (1000pF), điện áp định mức 2000V (2KV) và ký hiệu 102K được in trên thân tụ.
Trong đó, ký hiệu 102 thể hiện giá trị điện dung 1000pF, tương đương 1nF, còn chữ K thể hiện dung sai điện dung ±10%.

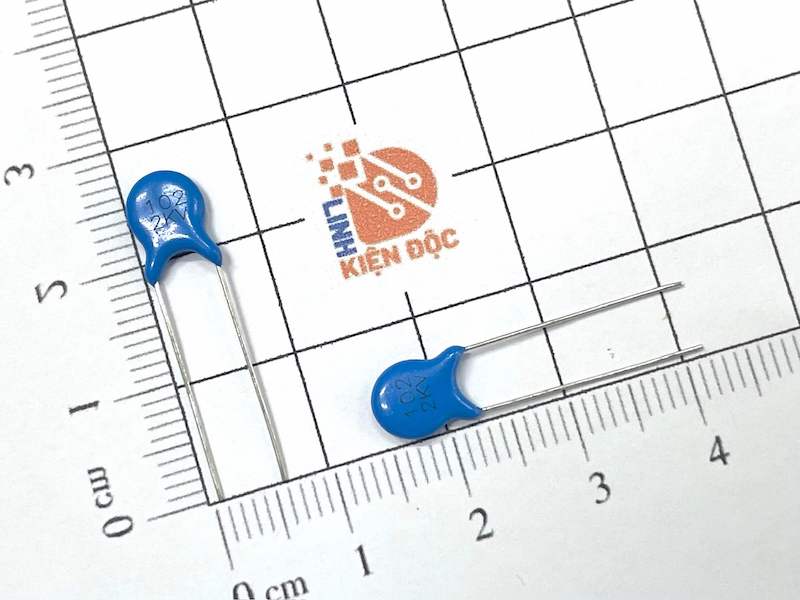

Tụ điện gốm cao áp 102K 2KV thường có thiết kế dạng đĩa tròn với hai chân cắm, sử dụng vật liệu gốm làm điện môi và có khả năng chịu điện áp cao.
Nhờ cấu tạo không phân cực, tụ có thể được lắp đặt trong mạch mà không cần phân biệt cực dương và cực âm.
Với điện áp định mức 2000V, tụ được sử dụng trong các mạch điện tử có yêu cầu chịu điện áp cao, tuy nhiên cần lựa chọn đúng đặc tính điện môi và giới hạn điện áp theo datasheet của sản phẩm.
2. Đặc điểm nổi bật của Tụ Điện Gốm Cao Áp 102K 2KV
- Loại linh kiện: Tụ điện gốm cao áp.
- Ký hiệu trên thân: 102K.
- Điện dung danh định: 1000pF.
- Điện dung tương đương: 1nF.
- Điện dung tương đương: 0,001µF.
- Dung sai điện dung: ±10%.
- Điện áp định mức: 2000V.
- Điện áp tương đương: 2KV.
- Cấu trúc tụ điện không phân cực.
- Không cần phân biệt cực dương và cực âm.
- Sử dụng vật liệu gốm làm điện môi.
- Thường có thiết kế dạng đĩa tròn.
- Có hai chân kết nối.
- Phù hợp với các mạch điện áp cao.
- Có khả năng tích trữ điện tích.
- Hỗ trợ lọc nhiễu điện áp cao.
- Có thể sử dụng trong mạch ghép tín hiệu.
- Phù hợp với nhiều thiết bị điện tử công suất.
- Thuận tiện cho việc sửa chữa và thay thế linh kiện.
3. Cấu tạo của Tụ Điện Gốm Cao Áp 102K 2KV
Tụ điện gốm cao áp 102K 2KV được chế tạo từ vật liệu điện môi gốm, kết hợp với các lớp điện cực dẫn điện.
Lớp điện môi gốm
Lớp điện môi là bộ phận quan trọng nhất của tụ, có chức năng cách điện giữa hai điện cực và cho phép tích trữ năng lượng dưới dạng điện trường.
Vật liệu gốm có khả năng cách điện và được lựa chọn để đáp ứng yêu cầu điện áp định mức của tụ.
Đặc tính điện môi cụ thể phụ thuộc vào dòng sản phẩm và vật liệu sử dụng.
Hai điện cực dẫn điện
Hai điện cực được bố trí ở hai phía của lớp điện môi gốm.
Khi đặt điện áp lên hai đầu tụ, điện tích được tích trữ trên các điện cực.
Lớp phủ cách điện
Bên ngoài tụ thường có lớp phủ cách điện nhằm bảo vệ phần tử gốm khỏi bụi bẩn, độ ẩm và tác động cơ học.
Lớp phủ cũng giúp hạn chế nguy cơ phóng điện trên bề mặt trong điều kiện sử dụng phù hợp.
Chân kết nối
Tụ điện gốm cao áp 102K 2KV thường có hai chân kim loại dùng để kết nối với bo mạch điện tử.
Hai chân không phân cực, giúp thuận tiện trong quá trình lắp đặt.
Thân tụ
Thân tụ thường có dạng đĩa tròn, trên bề mặt in ký hiệu điện dung và điện áp định mức.
Kích thước thân phụ thuộc vào nhà sản xuất, vật liệu điện môi và cấu trúc sản phẩm.
4. Thông số kỹ thuật Tụ Điện Gốm Cao Áp 102K 2KV
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Tụ điện gốm cao áp 102K 2KV |
| Loại linh kiện | Ceramic Capacitor |
| Ký hiệu điện dung | 102 |
| Ký hiệu dung sai | K |
| Điện dung danh định | 1000pF |
| Điện dung tương đương | 1nF |
| Điện dung tương đương | 0,001µF |
| Dung sai điện dung | ±10% |
| Điện áp định mức | 2000V |
| Điện áp tương đương | 2KV |
| Đặc tính phân cực | Không phân cực |
| Vật liệu điện môi | Gốm |
| Hình dạng phổ biến | Dạng đĩa |
| Số chân | 2 |
| Kiểu lắp đặt | Xuyên lỗ THT |
| Nhiệt độ hoạt động | Theo datasheet |
| Hệ số nhiệt điện dung | Theo vật liệu điện môi |
| Điện trở cách điện | Theo datasheet |
| Kích thước thân | Theo phiên bản |
| Khoảng cách chân | Theo phiên bản |
| Ứng dụng | Lọc nhiễu, ghép tín hiệu, mạch điện áp cao |
Lưu ý: Điện áp 2000V thường được hiểu là điện áp định mức DC đối với nhiều loại tụ gốm cao áp. Cần kiểm tra datasheet để xác định chính xác giới hạn điện áp DC, AC và điện áp xung.
Không được mặc định tụ gốm 2KVDC có thể sử dụng liên tục ở điện áp 2KVAC.
5. Kích thước và kiểu chân Tụ Điện Gốm Cao Áp 102K 2KV
Tụ điện gốm cao áp 102K 2KV thường có thiết kế dạng đĩa tròn với hai chân cắm.
Kích thước sản phẩm
| Thông số | Giá trị |
|---|---|
| Loại tụ | Tụ gốm cao áp |
| Hình dạng | Dạng đĩa |
| Điện dung | 1nF |
| Điện áp | 2000V |
| Số chân | 2 |
| Đường kính thân | Theo nhà sản xuất |
| Độ dày thân | Theo nhà sản xuất |
| Khoảng cách chân | Theo nhà sản xuất |
| Kiểu lắp đặt | Xuyên lỗ THT |
Kích thước thực tế có thể khác nhau giữa các nhà sản xuất dù cùng điện dung 1nF và điện áp 2KV.
Khi thay thế tụ trên bo mạch, cần kiểm tra đường kính thân, độ dày và khoảng cách chân để đảm bảo lắp đặt phù hợp.
Đặc điểm chân tụ
Tụ gốm 102K 2KV có hai chân không phân cực.
Do đó, khi lắp đặt không cần xác định cực dương và cực âm.
Tuy nhiên, cần đảm bảo khoảng cách cách điện giữa các chân và các đường mạch phù hợp với điện áp hoạt động.
6. Nguyên lý hoạt động của Tụ Điện Gốm Cao Áp 102K 2KV
Tụ điện gốm cao áp 102K 2KV hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực được ngăn cách bởi lớp điện môi gốm.
Quá trình nạp điện
Khi đặt điện áp lên hai đầu tụ, điện tích được tích trữ trên các điện cực.
Điện lượng tích trữ được xác định theo công thức:
Q = C × U
Trong đó:
- Q: Điện lượng tích trữ.
- C: Điện dung.
- U: Điện áp đặt lên tụ.
Quá trình phóng điện
Khi điện áp giữa hai đầu tụ thay đổi hoặc tụ được nối với tải, năng lượng tích trữ có thể được giải phóng.
Quá trình này được ứng dụng trong các mạch lọc, mạch ghép tín hiệu và mạch tạo xung.
Khả năng tích trữ năng lượng
Năng lượng tích trữ trong tụ được xác định theo công thức:
E = 1/2 × C × U²
Với điện dung 1nF và điện áp 2000V:
E = 1/2 × 0,000000001 × 2000² = 0,002J
Như vậy, năng lượng tích trữ lý thuyết tại điện áp 2000V là khoảng 2mJ.
Mặc dù năng lượng tích trữ không lớn, điện áp cao vẫn có thể gây nguy hiểm và tạo hiện tượng phóng điện.
Khả năng lọc nhiễu
Trong các mạch điện tử, tụ gốm có thể tạo đường dẫn cho thành phần tín hiệu xoay chiều hoặc nhiễu tần số cao.
Dung kháng của tụ được xác định theo công thức:
XC = 1 / (2πfC)
Trong đó:
- XC: Dung kháng.
- f: Tần số.
- C: Điện dung.
Khi tần số tăng, dung kháng của tụ giảm.
Nhờ đó, tụ gốm 1nF có thể được sử dụng trong các mạch lọc nhiễu tần số cao khi được thiết kế phù hợp.
7. Ứng dụng của Tụ Điện Gốm Cao Áp 102K 2KV
Tụ điện gốm cao áp 102K 2KV được sử dụng trong nhiều thiết bị điện tử có yêu cầu chịu điện áp cao.
Một số ứng dụng phổ biến gồm:
- Mạch lọc nhiễu điện áp cao.
- Bộ nguồn xung SMPS.
- Mạch nguồn điện tử công suất.
- Mạch ghép tín hiệu.
- Mạch cộng hưởng.
- Mạch tạo xung.
- Mạch lọc tín hiệu tần số cao.
- Thiết bị điện tử công nghiệp.
- Mạch nguồn cao áp.
- Mạch bảo vệ chống nhiễu.
- Mạch snubber khi đáp ứng yêu cầu xung và tổn hao.
- Thiết bị đo lường điện tử.
- Mạch điều khiển điện áp cao.
- Mạch điện tử sử dụng biến áp xung.
- Sửa chữa và thay thế tụ gốm trong bo mạch.
Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, điện áp xung, tần số, vật liệu điện môi và đặc tính của tụ.
Lưu ý: Tụ gốm cao áp thông thường không mặc nhiên đạt tiêu chuẩn an toàn X/Y để mắc trực tiếp giữa các dây nguồn điện lưới hoặc giữa nguồn và đất bảo vệ. Những vị trí này phải sử dụng tụ an toàn có chứng nhận phù hợp.
8. Ưu điểm của Tụ Điện Gốm Cao Áp 102K 2KV
Điện áp định mức 2000V: Phù hợp với nhiều mạch điện tử có yêu cầu chịu điện áp cao.
Điện dung 1nF: Thích hợp cho các ứng dụng lọc nhiễu, ghép tín hiệu và xử lý thành phần tần số cao.
Dung sai ±10%: Cho phép xác định phạm vi sai lệch điện dung danh định khi lựa chọn linh kiện.
Không phân cực: Thuận tiện khi lắp đặt và thay thế trên bo mạch điện tử.
Cấu tạo đơn giản: Sử dụng vật liệu điện môi gốm và hai điện cực dẫn điện.
Thiết kế dạng đĩa: Phù hợp với nhiều bo mạch sử dụng linh kiện xuyên lỗ.
Ứng dụng đa dạng: Có thể sử dụng trong bộ nguồn, mạch lọc nhiễu và thiết bị điện tử công nghiệp.
9. Lưu ý khi sử dụng và thay thế Tụ Điện Gốm Cao Áp 102K 2KV
Khi lựa chọn và thay thế tụ điện gốm cao áp 102K 2KV cần chú ý:
- Kiểm tra đúng ký hiệu 102K.
- Xác nhận điện dung 1nF.
- Kiểm tra dung sai ±10%.
- Xác nhận điện áp định mức 2000V.
- Kiểm tra điện áp làm việc DC hoặc AC.
- Không sử dụng vượt quá điện áp định mức.
- Kiểm tra khả năng chịu điện áp xung.
- Xác nhận vật liệu điện môi phù hợp với mạch.
- Kiểm tra hệ số nhiệt điện dung.
- Kiểm tra tổn hao điện môi khi sử dụng ở tần số cao.
- Kiểm tra đường kính thân tụ.
- Kiểm tra độ dày thân tụ.
- Kiểm tra khoảng cách chân.
- Đảm bảo khoảng cách cách điện trên bo mạch.
- Không sử dụng tụ bị nứt hoặc vỡ lớp phủ.
- Tránh tác động cơ học mạnh lên thân tụ.
- Không sử dụng tụ gốm thông thường thay cho tụ an toàn X/Y.
- Ngắt nguồn trước khi sửa chữa.
- Kiểm tra và xả điện tích còn lại trước khi thao tác.
- Lựa chọn linh kiện thay thế có thông số phù hợp.
Lưu ý quan trọng: Khi thay thế tụ gốm 102K 2KV, không nên chỉ dựa vào điện dung 1nF và điện áp 2000V. Cần kiểm tra thêm vật liệu điện môi, đặc tính tần số, điện áp xung, kích thước và yêu cầu an toàn của vị trí lắp đặt.
10. Kết luận
Tụ Điện Gốm Cao Áp 102K 2KV 1nF 2000V là linh kiện điện tử thụ động được sử dụng trong các mạch lọc nhiễu, ghép tín hiệu và thiết bị điện tử có điện áp cao.
Với điện dung 1nF, dung sai ±10% và điện áp định mức 2000V, sản phẩm phù hợp với nhiều ứng dụng điện tử khi đáp ứng đúng điều kiện vận hành.
Tụ điện gốm cao áp 102K 2KV có cấu tạo không phân cực, thường sử dụng thiết kế dạng đĩa với hai chân kết nối, thuận tiện cho việc lắp đặt và thay thế.
Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, dung sai, kích thước và đặc tính điện môi để đảm bảo thiết bị hoạt động ổn định, an toàn và phù hợp với yêu cầu kỹ thuật.
