1. Tụ điện không phân cực 104J 100V là gì?

Tụ 104J 100V là loại tụ điện có điện dung 100nF, thuộc nhóm tụ điện dung phổ biến trong các mạch điện tử.

Các thông tin chính trên mã tụ:

• 104: mã điện dung.
• J: sai số ±5%.
• 100V: điện áp định mức.
• Không phân cực: không có cực âm và cực dương cố định.

Cách đọc mã 104

Mã 104 được tính theo đơn vị pF:

10 × 10⁴ pF = 100.000pF

Quy đổi:

100.000pF = 100nF = 0.1µF

Do đó:

104J = 100nF ±5%

Với dung sai ±5%, điện dung thực tế có thể nằm trong khoảng:

95nF – 105nF

---

2. Chức năng của tụ 104J 100V

Lọc nhiễu

Tụ 100nF thường được sử dụng để hỗ trợ lọc nhiễu cao tần trong mạch điện tử, giúp tín hiệu và nguồn điện ổn định hơn.

Bypass nguồn

Đây là một trong những ứng dụng phổ biến của tụ 100nF. Tụ có thể được đặt gần chân nguồn của IC để hỗ trợ giảm nhiễu cao tần và các biến động nhanh trên đường nguồn.

Ghép tín hiệu

Tụ không phân cực 104J có thể được sử dụng để ghép tín hiệu AC giữa các tầng mạch trong những thiết kế phù hợp.

Tạo mạch lọc RC

Kết hợp tụ 100nF với điện trở có thể tạo ra các mạch lọc:

• Lọc thông thấp.
• Lọc thông cao.
• Lọc nhiễu.
• Mạch tạo trễ.
• Mạch xử lý tín hiệu.

Tạo xung và định thời

Khi kết hợp với điện trở hoặc IC, tụ 104J có thể tham gia vào các mạch tạo xung, dao động và định thời.

---

3. Ý nghĩa các thông số 104J 100V

3.1. Điện dung 100nF

Điện dung danh định của sản phẩm:

100nF

Tương đương:

• 100.000pF
• 0.1µF
• 0.0001mF

Đây là một trong những giá trị tụ điện được sử dụng rất phổ biến trong mạch điện tử.

---

3.2. Mã 104

Mã 104 được đọc theo đơn vị pF:

10 × 10⁴ pF = 100.000pF

Do:

1.000pF = 1nF

nên:

100.000pF = 100nF

Vì vậy:

104 = 100nF = 0.1µF

---

3.3. Chữ J – sai số ±5%

Chữ J biểu thị dung sai:

±5%

Với điện dung danh định 100nF, giá trị thực tế có thể dao động khoảng:

95nF – 105nF

---

3.4. Điện áp định mức 100V

Tụ có điện áp định mức:

100V

Khi sử dụng, điện áp đặt lên tụ không được vượt quá mức định mức. Trong thiết kế thực tế, nên lựa chọn tụ có điện áp định mức phù hợp và có khoảng dự phòng so với điện áp làm việc.

---

4. Tụ điện không phân cực là gì?

Tụ điện không phân cực là loại tụ không yêu cầu xác định cực dương và cực âm khi lắp đặt.

Vì vậy, tụ 104J có thể được lắp theo cả hai chiều trên PCB nếu đúng loại tụ không phân cực.

Ưu điểm:

• Dễ lắp đặt.
• Không lo đấu ngược cực.
• Phù hợp với tín hiệu AC.
• Thuận tiện khi sửa chữa.
• Dễ thay thế linh kiện.

---

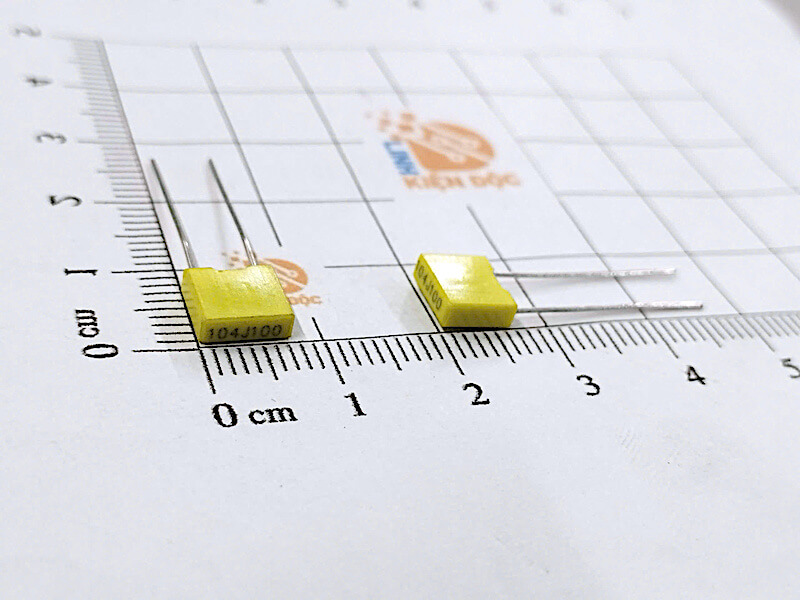

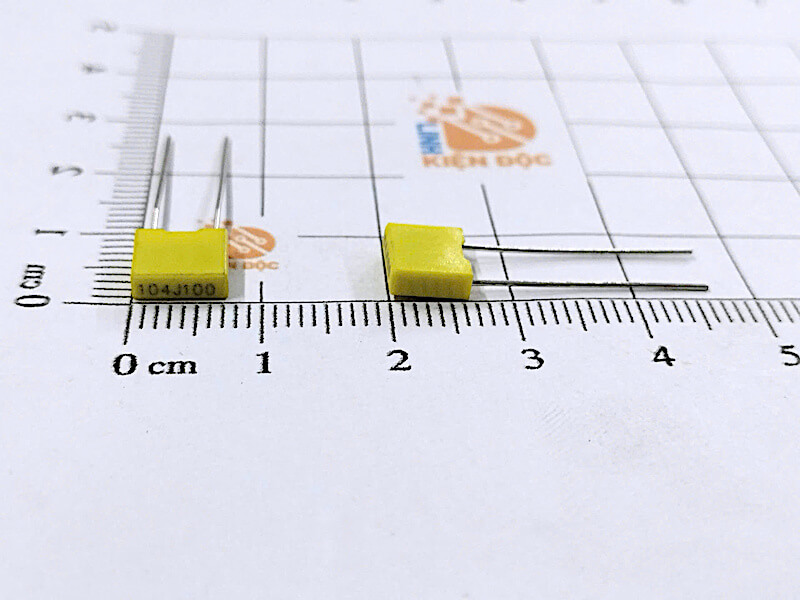

5. Đặc điểm thiết kế vuông màu vàng

Tụ 104J 100V có kiểu dáng hộp vuông màu vàng, thường được sử dụng dưới dạng linh kiện chân cắm.

Thiết kế này phù hợp với:

• PCB xuyên lỗ.
• Phíp đồng đục lỗ.
• Mạch khuếch đại.
• Mạch điều khiển.
• Mạch nguồn.
• Mạch vi điều khiển.
• Các dự án điện tử DIY.

Hai chân tụ được cắm qua lỗ PCB và hàn cố định.

Lưu ý: Không nên chỉ dựa vào màu vàng hoặc hình dạng bên ngoài để xác định chính xác vật liệu điện môi của tụ. Nếu cần các thông số chuyên sâu như hệ số nhiệt, ESR hoặc đặc tính tần số, nên kiểm tra datasheet của đúng nhà sản xuất.

---

6. Ứng dụng của tụ 104J 100V

6.1. Bypass và lọc nhiễu cho IC

Tụ 100nF là giá trị rất phổ biến trong các mạch sử dụng IC, vi điều khiển và mạch logic.

Tụ có thể được đặt gần chân nguồn của IC nhằm hỗ trợ:

• Giảm nhiễu cao tần.
• Ổn định đường nguồn.
• Hạn chế các biến động điện áp nhanh.
• Cải thiện độ ổn định của mạch.

Ứng dụng trong:

• Arduino.
• ESP32.
• STM32.
• PIC.
• AVR.
• Mạch logic.
• Mạch điều khiển.

---

6.2. Mạch lọc nhiễu

Tụ 104J có thể được sử dụng trong các mạch cần giảm nhiễu trên đường nguồn hoặc đường tín hiệu.

Ứng dụng trong:

• Mạch nguồn.
• Mạch điều khiển.
• Mạch cảm biến.
• Thiết bị điện tử.
• Bo mạch công nghiệp.

---

6.3. Mạch âm thanh

Tụ 100nF có thể được sử dụng trong một số mạch âm thanh để:

• Ghép tín hiệu.
• Lọc tín hiệu.
• Giảm nhiễu.
• Tạo mạch lọc tần số.

Việc lựa chọn vị trí và giá trị tụ cần dựa trên thiết kế cụ thể của mạch.

---

6.4. Mạch khuếch đại

Tụ 104J có thể kết hợp với transistor, op-amp hoặc các tầng khuếch đại để:

• Lọc nhiễu.
• Ghép tín hiệu.
• Tạo mạch hồi tiếp.
• Điều chỉnh đáp tuyến tần số.
• Ổn định hoạt động của mạch.

---

6.5. Mạch Arduino và vi điều khiển

Tụ 104J 100V phù hợp với nhiều dự án sử dụng:

• Arduino.
• ESP32.
• ESP8266.
• STM32.
• PIC.
• AVR.

Một số ứng dụng:

• Bypass nguồn.
• Lọc nhiễu.
• Lọc tín hiệu cảm biến.
• Tạo mạch RC.
• Tạo độ trễ.
• Xử lý tín hiệu.

---

6.6. Mạch cảm biến

Tụ 100nF có thể kết hợp với điện trở để tạo bộ lọc cho tín hiệu cảm biến.

Ví dụ:

• Cảm biến nhiệt độ.
• Cảm biến ánh sáng.
• Cảm biến âm thanh.
• Cảm biến analog.
• Mạch đo tín hiệu.

---

6.7. Mạch tạo xung và định thời

Khi kết hợp với điện trở hoặc IC, tụ 104J có thể tham gia vào:

• Mạch tạo xung.
• Mạch dao động.
• Mạch định thời.
• Mạch tạo độ trễ.
• Mạch điều khiển xung.

---

7. Ưu điểm của tụ 104J 100V

Điện dung 100nF phổ biến

100nF (0.1µF) là một giá trị tụ được sử dụng rộng rãi trong thiết kế mạch điện tử.

Không phân cực

Có thể lắp theo cả hai chiều, thuận tiện khi lắp ráp.

Sai số ±5%

Giá trị điện dung thực tế nằm trong phạm vi dung sai tương đối chặt.

Điện áp định mức 100V

Phù hợp với nhiều mạch điện tử có điện áp làm việc nằm trong giới hạn cho phép.

Dạng hộp vuông

Thiết kế nhỏ gọn, dễ thao tác và thuận tiện khi hàn trên PCB.

Ứng dụng đa dạng

Có thể sử dụng trong mạch nguồn, mạch lọc, âm thanh, khuếch đại, cảm biến, vi điều khiển và các dự án DIY.

---

8. Bảng thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Tụ điện không phân cực 104J 100V vuông vàng
Loại linh kiện	Tụ điện không phân cực
Mã tụ	104J
Điện dung	100nF
Giá trị tương đương	100.000pF / 0.1µF
Sai số	±5%
Điện áp định mức	100V
Phân cực	Không phân cực
Kiểu dáng	Hộp vuông
Màu sắc	Vàng
Kiểu lắp	Chân cắm / Through-Hole
Số chân	2 chân
Ứng dụng	Bypass, lọc nhiễu, ghép tín hiệu, mạch RC, âm thanh, cảm biến
Hình thức	Linh kiện mới

---

9. So sánh mã 104 với một số mã tụ phổ biến

Mã tụ	Điện dung
102	1nF
152	1.5nF
222	2.2nF
472	4.7nF
103	10nF
153	15nF
223	22nF
473	47nF
104	100nF
224	220nF

Như vậy:

104 = 100nF = 0.1µF

Đây là mã tụ rất phổ biến, đặc biệt trong các mạch điện tử và mạch bypass nguồn.

---

10. Cách sử dụng tụ 104J trong mạch

Trong mạch bypass nguồn

Một ứng dụng phổ biến của tụ 100nF là đặt gần chân cấp nguồn của IC.

Tụ giúp hỗ trợ cung cấp và hấp thụ các thành phần dòng điện biến thiên nhanh, đồng thời giảm nhiễu cao tần trên đường nguồn.

Trong mạch lọc RC

Tụ 100nF kết hợp với điện trở để tạo mạch lọc. Tần số cắt được xác định theo:

fc = 1 / (2πRC)

Trong đó:

• R là giá trị điện trở.
• C = 100nF.

Thay đổi giá trị R sẽ làm thay đổi tần số cắt.

Trong mạch ghép tín hiệu

Tụ có thể mắc nối tiếp với đường tín hiệu để truyền thành phần AC và chặn DC trong các thiết kế phù hợp.

---

11. Lưu ý khi sử dụng

• Không sử dụng tụ ở điện áp vượt quá 100V.
• Nên lựa chọn điện áp định mức phù hợp với điện áp làm việc thực tế.
• Kiểm tra đúng mã 104J trước khi lắp.
• Tụ không phân cực nên không cần xác định cực âm/dương.
• Không nên chỉ dựa vào màu vàng để xác định vật liệu tụ.
• Khi sử dụng trong mạch cao tần, cần xem xét thêm đặc tính tần số của tụ.
• Kích thước thân tụ và khoảng cách chân có thể thay đổi tùy nhà sản xuất.

---

12. Câu hỏi thường gặp

Tụ 104J là bao nhiêu?

104J = 100nF ±5%, tương đương 100.000pF hoặc 0.1µF.

Tụ 104J chịu được bao nhiêu volt?

Điện áp định mức của sản phẩm là 100V.

Chữ J trên tụ có nghĩa gì?

J = sai số ±5%.

Tụ 104J có phân cực không?

Không. Đây là tụ điện không phân cực, có thể lắp theo cả hai chiều.

Tụ 104 có phải 10nF không?

Không.
103 = 10nF, còn 104 = 100nF.

Tụ 104J dùng để làm gì?

Tụ có thể được sử dụng để bypass nguồn, lọc nhiễu, ghép tín hiệu, tạo mạch RC, lọc tín hiệu, mạch âm thanh, cảm biến và mạch định thời.
