1. Tụ điện không phân cực 224J 100V là gì?

Tụ 224J 100V là loại tụ điện có điện dung 220nF, được sử dụng để tích trữ và phóng điện trong mạch, đồng thời hỗ trợ lọc và xử lý tín hiệu điện.

Các ký hiệu trên thân tụ có ý nghĩa:

• 224: mã điện dung.
• J: sai số ±5%.
• 100V: điện áp định mức.
• Không phân cực: không có cực âm và cực dương cố định.

Cách đọc mã 224

Mã 224 được tính theo đơn vị pF:

22 × 10⁴ pF = 220.000pF

Quy đổi:

220.000pF = 220nF = 0.22µF

Do đó:

224J = 220nF ±5%

Với dung sai ±5%, điện dung thực tế có thể nằm trong khoảng:

209nF – 231nF

---

2. Chức năng của tụ 224J 100V

Lọc nhiễu

Tụ 220nF có thể được sử dụng để hỗ trợ lọc nhiễu trong các mạch điện tử, đặc biệt là các thành phần nhiễu cao tần.

Bypass

Tụ 224J có thể được sử dụng để bypass các thành phần nhiễu và biến động nhanh trên đường nguồn hoặc đường tín hiệu tại những vị trí phù hợp.

Ghép tín hiệu

Do là tụ không phân cực, sản phẩm có thể được sử dụng để ghép tín hiệu AC giữa các tầng mạch trong những thiết kế phù hợp.

Tạo mạch lọc RC

Kết hợp tụ 220nF với điện trở để tạo các mạch:

• Lọc thông thấp.
• Lọc thông cao.
• Lọc nhiễu.
• Mạch tạo trễ.
• Mạch xử lý tín hiệu.

Tạo xung và định thời

Khi kết hợp với điện trở hoặc IC, tụ 224J có thể tham gia vào các mạch tạo xung, dao động và định thời.

---

3. Ý nghĩa các thông số 224J 100V

3.1. Điện dung 220nF

Điện dung danh định:

220nF

Tương đương:

• 220.000pF
• 0.22µF

Đây là giá trị điện dung phổ biến trong các mạch lọc, ghép tín hiệu và xử lý tín hiệu.

---

3.2. Mã 224

Mã 224 được đọc theo đơn vị pF:

22 × 10⁴ pF = 220.000pF

Do 1.000pF = 1nF, nên:

220.000pF = 220nF

Vì vậy:

224 = 220nF = 0.22µF

---

3.3. Chữ J – sai số ±5%

Chữ J biểu thị dung sai:

±5%

Với điện dung danh định 220nF, giá trị thực tế có thể dao động trong khoảng:

209nF – 231nF

---

3.4. Điện áp định mức 100V

Tụ có điện áp định mức:

100V

Điện áp đặt lên tụ trong quá trình sử dụng không được vượt quá mức định mức. Khi thiết kế mạch thực tế, nên lựa chọn điện áp tụ có mức dự phòng phù hợp so với điện áp làm việc.

---

4. Tụ điện không phân cực là gì?

Tụ điện không phân cực là loại tụ không yêu cầu xác định cực dương và cực âm khi lắp đặt.

Do đó, tụ 224J có thể được lắp theo cả hai chiều trên PCB nếu đúng loại tụ không phân cực.

Ưu điểm:

• Dễ lắp ráp.
• Không lo đấu ngược cực.
• Phù hợp với nhiều mạch tín hiệu AC.
• Thuận tiện khi sửa chữa.
• Dễ thay thế linh kiện.

---

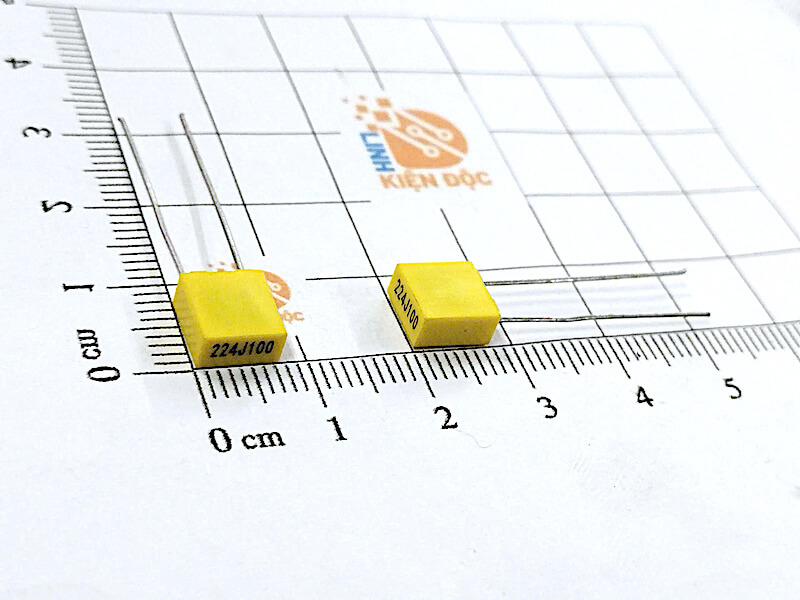

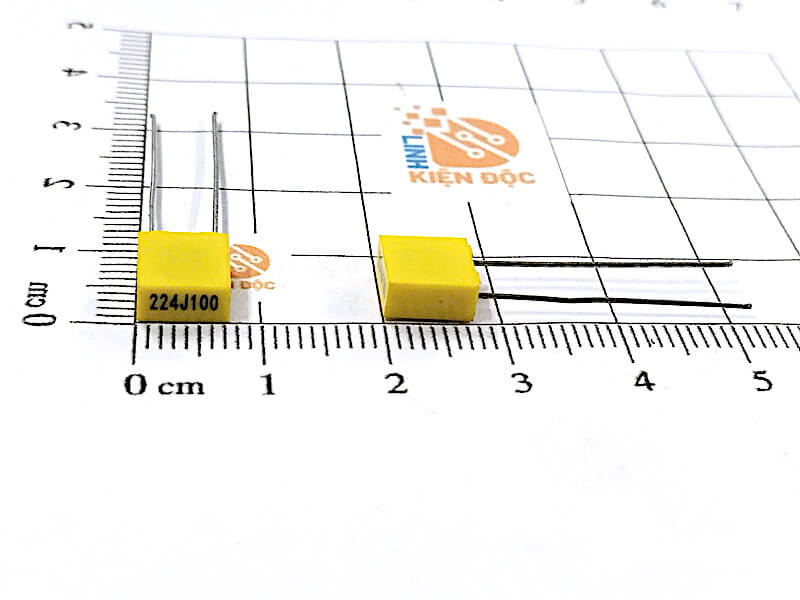

5. Đặc điểm thiết kế vuông màu vàng

Tụ 224J 100V có thiết kế dạng hộp vuông màu vàng, thường được sử dụng dưới dạng linh kiện chân cắm.

Kiểu dáng này phù hợp với:

• PCB xuyên lỗ.
• Phíp đồng đục lỗ.
• Mạch khuếch đại.
• Mạch điều khiển.
• Mạch nguồn.
• Mạch vi điều khiển.
• Các dự án điện tử DIY.

Hai chân tụ được cắm qua lỗ PCB và hàn cố định.

Lưu ý: Màu sắc và hình dạng bên ngoài không phải căn cứ duy nhất để xác định chính xác vật liệu điện môi của tụ. Nếu cần các thông số chuyên sâu như hệ số nhiệt, ESR hoặc đặc tính tần số, nên kiểm tra datasheet của đúng nhà sản xuất.

---

6. Ứng dụng của tụ 224J 100V

6.1. Mạch lọc nhiễu

Tụ 220nF có thể được sử dụng để hỗ trợ giảm nhiễu trên đường nguồn hoặc đường tín hiệu.

Ứng dụng trong:

• Mạch nguồn.
• Mạch điều khiển.
• Bo mạch điện tử.
• Mạch cảm biến.
• Mạch vi điều khiển.

---

6.2. Mạch âm thanh

Tụ 224J có thể được sử dụng trong một số mạch âm thanh để:

• Ghép tín hiệu.
• Lọc tín hiệu.
• Giảm nhiễu.
• Tạo mạch lọc tần số.

Việc lựa chọn giá trị tụ cần dựa trên vị trí sử dụng và dải tần mong muốn.

---

6.3. Mạch khuếch đại

Tụ 220nF có thể kết hợp với transistor, op-amp hoặc các tầng khuếch đại để:

• Ghép tín hiệu.
• Lọc nhiễu.
• Ổn định tín hiệu.
• Tạo mạch hồi tiếp.
• Điều chỉnh đặc tính tần số.

---

6.4. Mạch Arduino và vi điều khiển

Tụ 224J có thể được sử dụng trong các dự án sử dụng:

• Arduino.
• ESP32.
• ESP8266.
• STM32.
• PIC.
• AVR.

Một số ứng dụng:

• Lọc nhiễu nguồn.
• Lọc tín hiệu cảm biến.
• Tạo mạch RC.
• Xử lý tín hiệu.
• Tạo độ trễ.

---

6.5. Mạch cảm biến

Tụ 220nF có thể kết hợp với điện trở để tạo bộ lọc tín hiệu cho:

• Cảm biến nhiệt độ.
• Cảm biến ánh sáng.
• Cảm biến âm thanh.
• Cảm biến analog.
• Mạch đo tín hiệu.

---

6.6. Mạch tạo xung và định thời

Kết hợp với điện trở hoặc IC, tụ 224J có thể tham gia vào:

• Mạch tạo xung.
• Mạch dao động.
• Mạch định thời.
• Mạch tạo độ trễ.
• Mạch điều khiển xung.

---

7. Ưu điểm của tụ 224J 100V

Điện dung 220nF

Phù hợp với nhiều mạch lọc, ghép tín hiệu và xử lý tín hiệu.

Không phân cực

Có thể lắp theo cả hai chiều, thuận tiện khi thi công và sửa chữa.

Sai số ±5%

Giá trị điện dung thực tế nằm trong phạm vi dung sai tương đối chặt.

Điện áp 100V

Phù hợp với nhiều mạch điện tử có điện áp làm việc nằm trong giới hạn cho phép.

Dạng hộp vuông

Thiết kế dễ nhận biết, thuận tiện thao tác và hàn trên PCB.

Ứng dụng đa dạng

Có thể sử dụng trong mạch nguồn, lọc nhiễu, âm thanh, khuếch đại, cảm biến, vi điều khiển và các dự án DIY.

---

8. Bảng thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Tụ điện không phân cực 224J 100V vuông vàng
Loại linh kiện	Tụ điện không phân cực
Mã tụ	224J
Điện dung	220nF
Giá trị tương đương	220.000pF / 0.22µF
Sai số	±5%
Điện áp định mức	100V
Phân cực	Không phân cực
Kiểu dáng	Hộp vuông
Màu sắc	Vàng
Kiểu lắp	Chân cắm / Through-Hole
Số chân	2 chân
Ứng dụng	Lọc nhiễu, bypass, ghép tín hiệu, mạch RC, âm thanh
Hình thức	Linh kiện mới

---

9. So sánh mã 224 với một số mã tụ phổ biến

Mã tụ	Điện dung
103	10nF
153	15nF
223	22nF
333	33nF
473	47nF
104	100nF
154	150nF
224	220nF
334	330nF
474	470nF

Như vậy:

224 = 220nF = 0.22µF

Cần phân biệt 224 với 104: 104 là 100nF, còn 224 là 220nF.

---

10. Cách sử dụng tụ 224J trong mạch

Trong mạch lọc RC

Tụ 220nF kết hợp với điện trở để tạo mạch lọc. Tần số cắt được xác định theo công thức:

fc = 1 / (2πRC)

Trong đó:

• R là giá trị điện trở.
• C = 220nF.

Thay đổi giá trị R hoặc C sẽ làm thay đổi tần số cắt.

Trong mạch ghép tín hiệu

Tụ có thể mắc nối tiếp với đường tín hiệu để truyền thành phần AC và chặn DC trong các thiết kế phù hợp.

Trong mạch bypass

Tụ có thể được bố trí tại vị trí phù hợp trên đường nguồn hoặc đường tín hiệu để hỗ trợ giảm nhiễu và các biến động nhanh.

---

11. Lưu ý khi sử dụng

• Không sử dụng tụ ở điện áp vượt quá 100V.
• Nên lựa chọn điện áp định mức phù hợp với điện áp làm việc thực tế.
• Kiểm tra đúng mã 224J trước khi lắp đặt.
• Tụ không phân cực nên không cần xác định cực âm/dương.
• Không nên chỉ dựa vào màu vàng để xác định vật liệu tụ.
• Khi sử dụng trong mạch cao tần, cần xem xét thêm đặc tính tần số của tụ.
• Kích thước thân tụ và khoảng cách chân có thể thay đổi tùy nhà sản xuất.

---

12. Câu hỏi thường gặp

Tụ 224J là bao nhiêu?

224J = 220nF ±5%, tương đương 220.000pF hoặc 0.22µF.

Tụ 224J chịu được bao nhiêu volt?

Điện áp định mức của sản phẩm là 100V.

Chữ J trên tụ có nghĩa gì?

J = sai số ±5%.

Tụ 224J có phân cực không?

Không. Đây là tụ điện không phân cực, có thể lắp theo cả hai chiều.

Tụ 224 có phải 22nF không?

Không.
223 = 22nF, còn 224 = 220nF.

Tụ 224J dùng để làm gì?

Tụ có thể được sử dụng để lọc nhiễu, bypass, ghép tín hiệu, tạo mạch RC, lọc tín hiệu, mạch âm thanh, cảm biến và mạch định thời.
