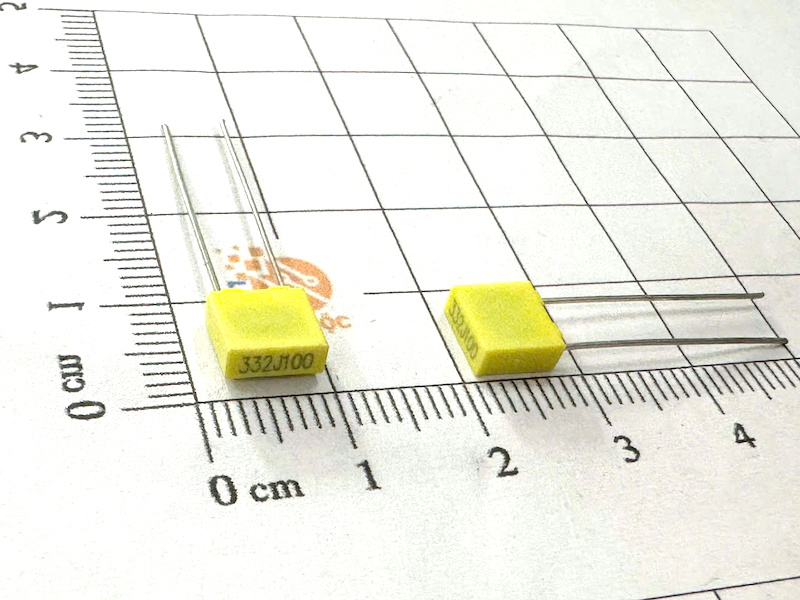

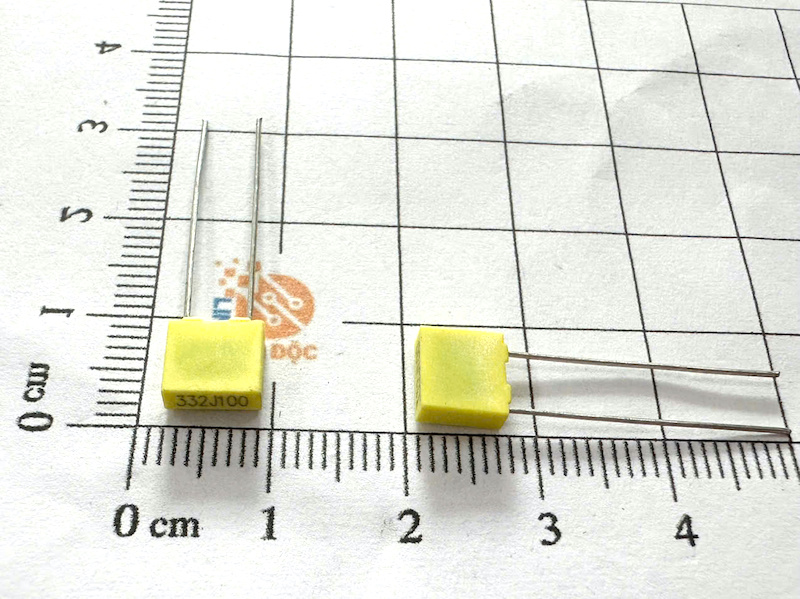

Tụ điện không phân cực 332J 100V vuông vàng
1,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Tụ điện không phân cực 332J 100V vuông vàng là loại tụ điện film nhỏ gọn, thường được sử dụng trong các mạch điện tử, mạch lọc, mạch âm thanh và các thiết bị cần linh kiện có độ ổn định cao. Với điện dung 3300pF, điện áp làm việc 100V và thiết kế dạng vuông màu vàng đặc trưng, sản phẩm thuận tiện cho việc lắp ráp và thay thế trong nhiều loại mạch.
Thông số tụ điện không phân cực 332J 100V vuông vàng
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Tụ điện không phân cực 332J 100V |
| Mã tụ | 332J |
| Điện dung | 3300pF = 3,3nF = 0,0033µF |
| Điện áp định mức | 100V |
| Sai số | ±5% |
| Loại tụ | Tụ không phân cực, tụ film |
| Hình dạng | Vuông |
| Màu sắc | Vàng |
| Kiểu lắp | Chân cắm xuyên lỗ (THT) |
| Cực tính | Không phân cực |
Ý nghĩa mã 332J
Mã 332J được in trên thân tụ thể hiện giá trị điện dung và sai số:
- 33: hai chữ số đầu của giá trị điện dung.
- 2: số mũ, tức thêm 2 số 0.
- 332 = 3300pF.
- J: sai số ±5%.
Như vậy, tụ 332J có điện dung danh định 3300pF (3,3nF) và giá trị thực tế thường nằm trong khoảng khoảng 3135pF đến 3465pF, nếu đúng sai số ±5%.
Chức năng của tụ điện 332J 100V
Tụ điện không phân cực 332J 100V có khả năng tích trữ và phóng điện, đồng thời tạo trở kháng phụ thuộc tần số trong mạch điện. Nhờ đặc tính không phân cực, tụ có thể được lắp theo cả hai chiều mà không cần quan tâm đến cực âm hoặc cực dương.
Một số chức năng phổ biến gồm:
1. Lọc tín hiệu và chống nhiễu
Tụ 3,3nF có thể được sử dụng trong các mạch lọc để giảm nhiễu cao tần, giúp tín hiệu trong mạch ổn định hơn.
2. Ghép tín hiệu
Trong một số mạch điện tử, tụ film có thể đảm nhiệm vai trò ghép tín hiệu giữa các tầng mạch, đặc biệt khi cần linh kiện có độ ổn định tương đối tốt.
3. Tạo mạch RC
Khi kết hợp với điện trở, tụ 332J có thể tạo thành mạch RC dùng để lọc, tạo trễ hoặc định hình tín hiệu tùy thiết kế.
4. Lọc và xử lý tín hiệu âm thanh
Tụ film 3,3nF có thể xuất hiện trong các mạch âm thanh, mạch phân tần hoặc các mạch xử lý tín hiệu có yêu cầu về đặc tính điện dung ổn định.
5. Khử nhiễu cao tần
Với điện dung nhỏ, tụ 332J phù hợp cho một số vị trí cần bypass hoặc triệt các thành phần nhiễu tần số cao trong mạch điện tử.
Ứng dụng của tụ không phân cực 332J 100V
Nhờ kích thước nhỏ và đặc tính không phân cực, tụ 332J 100V vuông vàng được sử dụng trong nhiều thiết bị và mạch điện tử như:
- Mạch khuếch đại âm thanh.
- Mạch loa và mạch phân tần.
- Mạch lọc tín hiệu.
- Mạch nguồn và mạch điều khiển.
- Mạch RC tạo trễ hoặc định hình tín hiệu.
- Mạch chống nhiễu cao tần.
- Thiết bị điện tử dân dụng.
- Các bo mạch DIY và dự án Arduino, vi điều khiển.
- Dùng thay thế tụ film có cùng thông số 3300pF/100V và kích thước chân phù hợp.
Ưu điểm của tụ 332J 100V vuông vàng
Tụ điện không phân cực 332J 100V có một số ưu điểm đáng chú ý:
- Điện dung 3,3nF, phù hợp cho nhiều mạch xử lý tín hiệu.
- Điện áp định mức 100V.
- Sai số ±5% theo ký hiệu J.
- Không có cực tính nên dễ dàng lắp đặt.
- Thiết kế nhỏ gọn, thuận tiện bố trí trên PCB.
- Dạng chân cắm dễ hàn và thay thế.
- Thích hợp cho các mạch điện tử, âm thanh và mạch lọc.
Lưu ý khi sử dụng
Khi lựa chọn tụ điện không phân cực 332J 100V vuông vàng, cần kiểm tra đầy đủ điện dung, điện áp và khoảng cách chân để đảm bảo tương thích với mạch.
Điện áp thực tế đặt lên tụ không nên vượt quá điện áp định mức 100V. Trong các ứng dụng có điện áp cao hoặc môi trường làm việc khắc nghiệt, nên lựa chọn tụ có điện áp định mức cao hơn để tăng độ an toàn và độ bền.
Ngoài ra, cần phân biệt 332J với các mã tụ khác như 331, 333 hoặc 334 vì chỉ một chữ số trong mã có thể làm thay đổi đáng kể giá trị điện dung.
