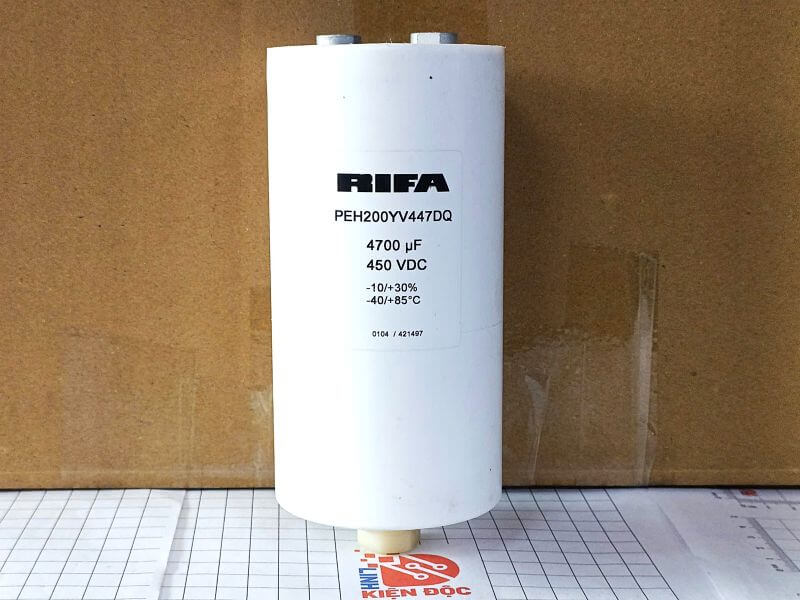

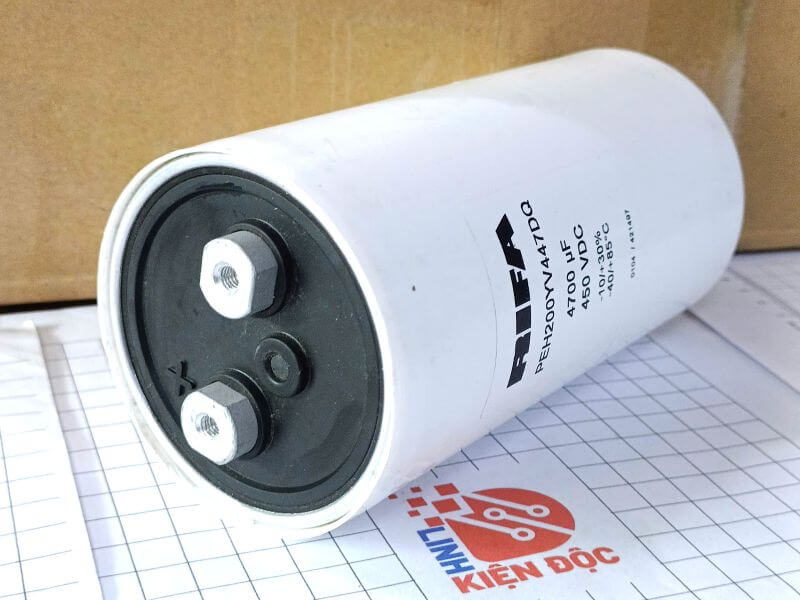

Tụ điện phân RIFA PEH200YV447DQ 4700uF 450V 76x150mm tháo máy

Giới thiệu chung

Tụ điện phân RIFA PEH200YV447DQ là một loại tụ điện nhôm công suất lớn thuộc dòng PEH200, được thiết kế chuyên dụng cho các mạch điện công nghiệp yêu cầu điện áp cao và dòng tải lớn. Với dung lượng lên tới 4700µF và điện áp làm việc 450V, tụ có khả năng tích trữ năng lượng lớn và làm nhiệm vụ lọc nguồn, giảm nhiễu và ổn định điện áp trong các hệ thống điện. Đây là loại tụ thường xuất hiện trong các thiết bị như biến tần, bộ nguồn UPS, máy CNC và các hệ thống điện công suất cao. Đối với hàng tháo máy, tụ được lấy ra từ các thiết bị đã qua sử dụng nhưng vẫn có thể hoạt động tốt nếu còn đảm bảo chất lượng.

Thông số kỹ thuật

• Dung lượng: 4700µF
• Điện áp làm việc: 450V DC
• Sai số: ±20%
• Nhiệt độ hoạt động: -40°C đến 85°C
• Dòng ripple lớn
• ESR thấp
• Kích thước: khoảng 76 x 150 mm
• Kiểu chân: bắt vít

Cấu tạo

Tụ điện phân nhôm RIFA PEH200 có cấu tạo đặc trưng gồm nhiều lớp vật liệu cuộn lại:

• Hai lá nhôm (anode và cathode) được cuộn thành dạng hình trụ
• Lớp oxide trên bề mặt nhôm đóng vai trò là lớp cách điện
• Chất điện phân dạng lỏng giúp tăng khả năng dẫn điện và tích trữ năng lượng
• Vỏ nhôm kín giúp bảo vệ các phần tử bên trong và hỗ trợ tản nhiệt
• Van an toàn được tích hợp để giảm áp khi xảy ra quá áp hoặc quá nhiệt
• Hai cực đấu nối dạng bắt vít chắc chắn, đảm bảo tiếp xúc tốt và chịu dòng lớn

Cấu trúc này giúp tụ hoạt động ổn định trong điều kiện điện áp cao và tải nặng liên tục.

Đặc điểm

• Tụ RIFA PEH200YV447DQ có nhiều đặc điểm nổi bật:

  • Dung lượng lớn, cho khả năng tích trữ năng lượng cao
  • Chịu điện áp cao, phù hợp cho các mạch DC bus
  • ESR thấp giúp giảm tổn hao và tăng hiệu suất
  • Khả năng chịu dòng ripple cao
  • Độ bền cơ học tốt nhờ thiết kế vỏ kim loại chắc chắn
  • Tản nhiệt hiệu quả, thích hợp hoạt động lâu dài

Ứng dụng

• Tụ được sử dụng rộng rãi trong các lĩnh vực:

  • Lọc nguồn cho biến tần (inverter)
  • Bộ nguồn UPS và nguồn dự phòng
  • Mạch chỉnh lưu công suất lớn
  • Hệ thống truyền động và điều khiển động cơ
  • Máy CNC và thiết bị công nghiệp
  • Hệ thống năng lượng như điện mặt trời

Đặc điểm của hàng tháo máy

• Giá thành thấp hơn hàng mới
• Có thể còn tốt nếu chưa bị khô tụ
• Cần kiểm tra trước khi sử dụng:
  • Đo dung lượng
  • Kiểm tra ESR
  • Quan sát phồng hoặc rò rỉ

Kết luận

RIFA PEH200YV447DQ là tụ điện phân công suất lớn, phù hợp cho các mạch điện áp cao và tải nặng. Hàng tháo máy vẫn có thể sử dụng hiệu quả nếu được kiểm tra kỹ trước khi lắp vào mạch.
