1. Giới thiệu chung về Tụ Hóa Capxon 100µF 450V

Tụ hóa Capxon 100µF 450V 18x30mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm (Aluminum Electrolytic Capacitor), được sử dụng trong các mạch lọc nguồn, ổn định điện áp và tích trữ năng lượng của thiết bị điện tử.

Sản phẩm có điện dung 100µF, điện áp định mức 450VDC, đường kính thân 18mm và chiều cao 30mm, mang thương hiệu Capxon.

Tụ hóa Capxon 100µF 450V có khả năng tích trữ điện tích và phóng điện khi điện áp nguồn thay đổi, giúp giảm độ gợn sóng của điện áp DC và hỗ trợ duy trì điện áp ổn định trong các mạch nguồn.

Với điện áp định mức 450VDC, tụ phù hợp với nhiều ứng dụng lọc nguồn điện áp cao, đặc biệt là tầng lọc sau chỉnh lưu trong bộ nguồn xung, mạch nguồn công nghiệp và các thiết bị điện tử công suất.

Kích thước 18x30mm giúp thuận tiện cho việc lựa chọn linh kiện thay thế trong các bo mạch có không gian lắp đặt giới hạn.





2. Đặc điểm nổi bật của Tụ Hóa Capxon 100µF 450V

• Thương hiệu: Capxon.
• Loại linh kiện: Tụ điện phân nhôm.
• Điện dung danh định: 100µF.
• Điện áp định mức: 450VDC.
• Đường kính thân: 18mm.
• Chiều cao thân: 30mm.
• Cấu trúc: Tụ điện phân cực.
• Có cực dương và cực âm.
• Thiết kế thân hình trụ.
• Khả năng tích trữ năng lượng điện.
• Hỗ trợ lọc và làm phẳng điện áp DC.
• Giúp giảm độ gợn sóng trong mạch nguồn.
• Phù hợp với các mạch nguồn điện áp cao.
• Có thể sử dụng trong bộ nguồn xung SMPS.
• Hỗ trợ ổn định điện áp sau chỉnh lưu.
• Phù hợp với thiết bị điện tử công nghiệp.
• Thuận tiện cho việc sửa chữa và thay thế tụ điện.

3. Cấu tạo của Tụ Hóa Capxon 100µF 450V

Tụ hóa Capxon 100µF 450V được chế tạo theo cấu trúc tụ điện phân nhôm, sử dụng lớp oxit nhôm làm điện môi.

Lá nhôm cực dương

Lá nhôm cực dương được xử lý để hình thành lớp oxit nhôm mỏng trên bề mặt.

Lớp oxit này đóng vai trò điện môi, giúp tụ tích trữ điện tích khi được cấp điện áp đúng cực tính.

Lá nhôm cực âm

Lá nhôm cực âm kết hợp với chất điện phân tạo thành hệ thống điện cực bên trong tụ.

Lớp điện môi

Lớp điện môi được hình thành từ oxit nhôm, có khả năng cách điện giữa các điện cực và cho phép tụ tích trữ năng lượng dưới dạng điện trường.

Chất điện phân

Chất điện phân giúp tạo tiếp xúc điện bên trong tụ và ảnh hưởng đến các đặc tính như điện trở nối tiếp tương đương ESR, dòng điện gợn sóng và tuổi thọ linh kiện.

Lớp giấy cách điện

Lớp giấy được đặt giữa các lá nhôm và thấm chất điện phân, giúp duy trì cấu trúc bên trong tụ.

Vỏ nhôm

Vỏ tụ có dạng hình trụ với đường kính 18mm và chiều cao 30mm.

Vỏ nhôm giúp bảo vệ các bộ phận bên trong khỏi tác động cơ học và môi trường.

Lớp bọc cách điện

Bên ngoài thân tụ có lớp nhựa cách điện, trên đó thường in các thông tin như thương hiệu Capxon, điện dung 100µF, điện áp 450V và ký hiệu cực âm.

Chân kết nối

Tụ có hai cực kết nối với mạch điện, gồm cực dương và cực âm.

Đối với tụ hóa chân cắm dạng radial, hai chân thường được bố trí ở cùng một phía của thân tụ để thuận tiện cho việc lắp đặt trên bo mạch.

4. Thông số kỹ thuật Tụ Hóa Capxon 100µF 450V

Thông số	Giá trị
Tên sản phẩm	Tụ Hóa Capxon 100µF 450V
Thương hiệu	Capxon
Loại linh kiện	Tụ điện phân nhôm
Điện dung danh định	100µF
Điện dung tương đương	0,1mF
Điện áp định mức	450VDC
Đặc tính phân cực	Có phân cực
Hình dạng	Hình trụ
Đường kính thân	18mm
Chiều cao thân	30mm
Kích thước	18x30mm
Số cực điện	2
Dung sai điện dung	Theo dòng sản phẩm
ESR	Theo datasheet
Dòng điện gợn sóng cho phép	Theo datasheet
Dòng điện rò	Theo datasheet
Nhiệt độ hoạt động	Theo dòng sản phẩm
Tuổi thọ định mức	Theo dòng sản phẩm
Kiểu chân	Cần xác nhận theo phiên bản
Phương pháp lắp đặt	Theo cấu tạo thực tế
Ứng dụng	Lọc nguồn, tích trữ năng lượng, ổn định điện áp DC

Lưu ý: Các thông số như dung sai điện dung, ESR, dòng điện gợn sóng, nhiệt độ hoạt động và tuổi thọ phụ thuộc vào dòng tụ cụ thể của Capxon.

Chỉ từ thông tin 100µF, 450V và kích thước 18x30mm chưa thể xác định chính xác toàn bộ các thông số này.

5. Kích thước và kiểu chân Tụ Hóa Capxon 100µF 450V

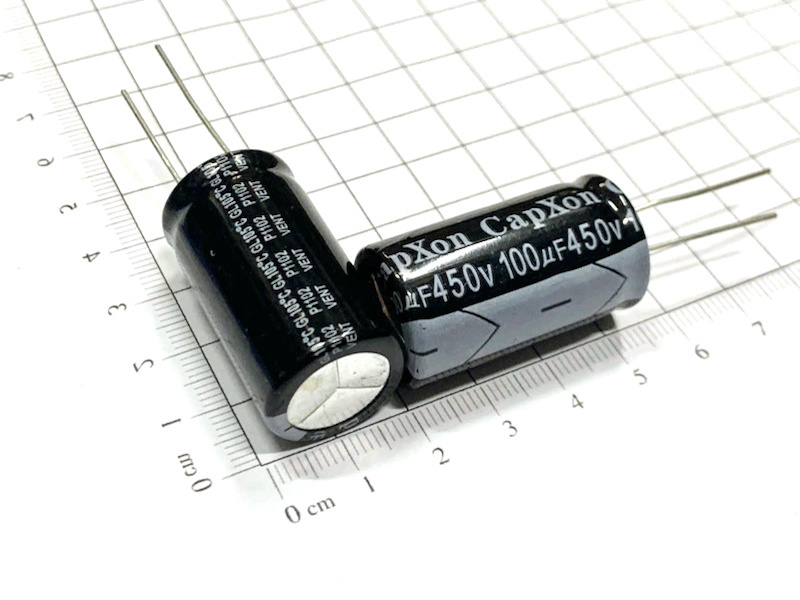

Tụ hóa Capxon 100µF 450V có thiết kế thân hình trụ với kích thước 18x30mm.

Kích thước sản phẩm

Thông số	Giá trị
Điện dung	100µF
Điện áp	450VDC
Đường kính thân (D)	18mm
Chiều cao thân (H)	30mm
Kích thước thân	18x30mm
Hình dạng	Hình trụ
Số cực điện	2
Kiểu chân	Theo phiên bản
Khoảng cách chân	Cần kiểm tra thực tế

Kích thước 18x30mm được hiểu là đường kính thân 18mm và chiều cao thân 30mm.

Khi thay thế, cần kiểm tra thêm chiều dài chân, khoảng cách chân và không gian lắp đặt trên bo mạch.

Cách xác định cực của tụ

Tụ hóa Capxon 100µF 450V là tụ điện phân cực, gồm:

Cực dương (+): Được kết nối với điểm có điện thế cao hơn trong điều kiện hoạt động bình thường.

Cực âm (-): Thường được đánh dấu bằng dải màu trên thân tụ.

Đối với tụ hóa chân cắm dạng radial, chân dài thường là cực dương và chân ngắn thường là cực âm khi linh kiện còn nguyên chân.

Tuy nhiên, cần ưu tiên kiểm tra ký hiệu cực tính trên thân tụ và bo mạch trước khi lắp đặt.

6. Nguyên lý hoạt động của Tụ Hóa Capxon 100µF 450V

Tụ hóa Capxon 100µF 450V hoạt động dựa trên nguyên lý tích trữ điện tích trong điện trường giữa hai điện cực.

Quá trình nạp điện

Khi đặt điện áp một chiều đúng cực tính vào hai đầu tụ, điện tích bắt đầu tích tụ trên các điện cực.

Điện lượng tích trữ được xác định theo công thức:

Q = C × U

Trong đó:

• Q: Điện lượng tích trữ.
• C: Điện dung của tụ.
• U: Điện áp đặt lên tụ.

Quá trình phóng điện

Khi điện áp nguồn giảm hoặc nguồn bị ngắt, tụ có thể giải phóng năng lượng đã tích trữ để cung cấp cho tải.

Quá trình này giúp hạn chế sự sụt giảm điện áp trong một khoảng thời gian nhất định.

Khả năng lọc nguồn

Trong các mạch nguồn điện tử, tụ hóa thường được mắc song song với đầu ra DC của mạch chỉnh lưu hoặc bộ nguồn.

Khi điện áp tăng, tụ nạp điện.

Khi điện áp giảm, tụ phóng điện để hỗ trợ duy trì điện áp trên tải.

Nhờ đó, tụ giúp làm phẳng điện áp DC và giảm độ gợn sóng.

Khả năng tích trữ năng lượng

Năng lượng tích trữ trong tụ được tính theo công thức:

E = 1/2 × C × U²

Trong đó:

• E: Năng lượng tích trữ.
• C: Điện dung.
• U: Điện áp trên tụ.

Với điện dung 100µF và điện áp 450V, năng lượng tích trữ lý thuyết của tụ xấp xỉ 10,13J.

Đây là mức năng lượng có thể gây nguy hiểm khi tụ phóng điện không kiểm soát.

Ảnh hưởng của ESR

ESR là điện trở nối tiếp tương đương của tụ.

Khi dòng điện gợn sóng chạy qua tụ, ESR tạo ra tổn hao nhiệt.

Tổn hao gần đúng được tính theo công thức:

P = Irms² × ESR

Trong đó:

• P: Công suất tổn hao nhiệt.
• Irms: Dòng điện gợn sóng hiệu dụng.
• ESR: Điện trở nối tiếp tương đương.

Vì vậy, khi sử dụng trong bộ nguồn xung, cần lựa chọn tụ có ESR và dòng điện gợn sóng phù hợp.

7. Ứng dụng của Tụ Hóa Capxon 100µF 450V

Tụ hóa Capxon 100µF 450V được sử dụng trong nhiều thiết bị điện tử và hệ thống nguồn điện áp cao.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Mạch lọc nguồn DC.
• Mạch chỉnh lưu điện áp.
• Bộ nguồn công nghiệp.
• Mạch nguồn thiết bị tự động hóa.
• Thiết bị điện tử công suất.
• Bộ nguồn máy hàn điện tử.
• Mạch tích trữ năng lượng.
• Mạch ổn định điện áp bus DC.
• Bộ nguồn thiết bị điều khiển công nghiệp.
• Bo mạch nguồn công suất.
• Thiết bị chuyển đổi năng lượng.
• Mạch nguồn thiết bị điện tử dân dụng.
• Bộ nguồn thiết bị đo lường.
• Hệ thống cấp nguồn điện áp cao.
• Sửa chữa và thay thế tụ hóa trong thiết bị điện tử.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, dòng điện gợn sóng, ESR, nhiệt độ và tuổi thọ của dòng tụ cụ thể.

8. Ưu điểm của Tụ Hóa Capxon 100µF 450V

Điện dung 100µF: Phù hợp với nhiều mạch lọc nguồn cần khả năng tích trữ năng lượng.

Điện áp định mức 450VDC: Có thể sử dụng trong các hệ thống nguồn DC điện áp cao khi được thiết kế đúng giới hạn kỹ thuật.

Khả năng lọc nguồn: Giúp giảm độ gợn sóng và hỗ trợ ổn định điện áp DC.

Khả năng tích trữ năng lượng: Hỗ trợ duy trì điện áp trong các mạch nguồn điện tử.

Kích thước 18x30mm: Thuận tiện cho việc lựa chọn linh kiện thay thế trong các bo mạch có không gian giới hạn.

Ứng dụng đa dạng: Phù hợp với nhiều thiết bị điện tử công suất và hệ thống nguồn công nghiệp.

Thuận tiện khi thay thế: Có thể sử dụng để sửa chữa bo mạch nguồn khi đáp ứng đúng thông số điện và kích thước.

9. Lưu ý khi sử dụng và thay thế Tụ Hóa Capxon 100µF 450V

Khi lựa chọn và thay thế tụ hóa Capxon 100µF 450V cần chú ý:

• Kiểm tra đúng thương hiệu Capxon.
• Xác nhận điện dung 100µF.
• Kiểm tra điện áp định mức 450VDC.
• Kiểm tra kích thước thân 18x30mm.
• Xác định đúng cực dương và cực âm.
• Không lắp ngược cực tụ.
• Không sử dụng vượt quá điện áp định mức.
• Lựa chọn điện áp làm việc có khoảng dự phòng phù hợp.
• Kiểm tra dòng điện gợn sóng cho phép.
• Kiểm tra ESR khi sử dụng trong bộ nguồn xung.
• Kiểm tra nhiệt độ hoạt động.
• Lựa chọn tụ có tuổi thọ phù hợp.
• Kiểm tra kiểu chân và khoảng cách chân.
• Không sử dụng tụ có dấu hiệu phồng hoặc rò rỉ.
• Kiểm tra hiện tượng khô tụ hoặc giảm điện dung.
• Không đặt tụ quá gần linh kiện tỏa nhiệt mạnh.
• Ngắt nguồn trước khi sửa chữa.
• Xả điện qua điện trở và thiết bị chuyên dụng phù hợp.
• Đo kiểm điện áp dư trước khi chạm vào các cực tụ.

Lưu ý quan trọng: Tụ hóa 100µF 450V có thể giữ điện áp cao ngay cả sau khi thiết bị đã ngắt nguồn. Cần thực hiện đúng quy trình an toàn điện, không dùng vật kim loại chập trực tiếp hai cực tụ để xả điện.

Khi thay thế tụ hóa Capxon 100µF 450V, cần đối chiếu thêm ESR, dòng điện gợn sóng, nhiệt độ, tuổi thọ, kiểu chân và kích thước để đảm bảo tương thích với mạch điện.

10. Kết luận

Tụ Hóa Capxon 100µF 450V 18x30mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm, được sử dụng trong các mạch lọc nguồn, tích trữ năng lượng và thiết bị điện tử công suất.

Với điện dung 100µF, điện áp định mức 450VDC và kích thước 18x30mm, sản phẩm phù hợp với nhiều ứng dụng nguồn điện tử yêu cầu khả năng lọc và ổn định điện áp một chiều.

Tụ hóa Capxon 100µF 450V có khả năng nạp và phóng điện, hỗ trợ làm phẳng điện áp DC và giảm độ gợn sóng trong các mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, cực tính, kích thước và các đặc tính kỹ thuật để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
