1. Giới thiệu chung về Tụ Hóa CHONGX 2200µF 16V

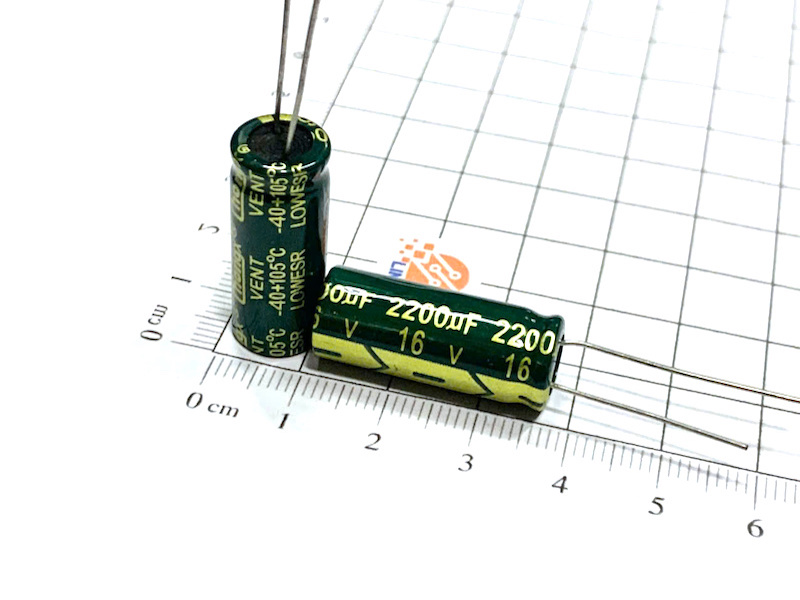

Tụ hóa CHONGX 2200µF 16V 10x25mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm (Aluminum Electrolytic Capacitor), được sử dụng trong các mạch lọc nguồn, ổn định điện áp và tích trữ năng lượng trong thiết bị điện tử.

Sản phẩm có điện dung 2200µF, điện áp định mức 16VDC, đường kính thân 10mm và chiều cao 25mm, mang thương hiệu CHONGX.

Tụ hóa CHONGX 2200µF 16V có khả năng tích trữ điện tích và phóng điện khi điện áp nguồn thay đổi, giúp giảm độ gợn sóng của điện áp DC, hạn chế dao động điện áp và hỗ trợ duy trì nguồn điện ổn định cho các linh kiện trong mạch.

Với điện dung 2200µF, tụ phù hợp với nhiều ứng dụng lọc nguồn điện áp thấp, đặc biệt là các mạch nguồn 5V, 9V, 12V và thiết bị điện tử dân dụng có điện áp hoạt động nằm trong giới hạn cho phép.

Kích thước 10x25mm giúp thuận tiện cho việc lựa chọn linh kiện thay thế trong các bo mạch có không gian lắp đặt phù hợp.



2. Đặc điểm nổi bật của Tụ Hóa CHONGX 2200µF 16V

• Thương hiệu: CHONGX.
• Loại linh kiện: Tụ điện phân nhôm.
• Điện dung danh định: 2200µF.
• Điện áp định mức: 16VDC.
• Đường kính thân: 10mm.
• Chiều cao thân: 25mm.
• Kích thước thân: 10x25mm.
• Cấu trúc tụ điện có phân cực.
• Có cực dương và cực âm.
• Thiết kế thân hình trụ.
• Có khả năng tích trữ năng lượng điện.
• Hỗ trợ lọc và làm phẳng điện áp DC.
• Giúp giảm độ gợn sóng trong mạch nguồn.
• Phù hợp với các mạch nguồn điện áp thấp.
• Có thể sử dụng trong bộ nguồn DC.
• Hỗ trợ ổn định điện áp sau chỉnh lưu.
• Phù hợp với thiết bị điện tử dân dụng.
• Thuận tiện cho việc sửa chữa và thay thế tụ điện.

3. Cấu tạo của Tụ Hóa CHONGX 2200µF 16V

Tụ hóa CHONGX 2200µF 16V được chế tạo theo cấu trúc tụ điện phân nhôm, sử dụng lớp oxit nhôm làm điện môi.

Lá nhôm cực dương

Lá nhôm cực dương được xử lý để hình thành lớp oxit nhôm mỏng trên bề mặt.

Lớp oxit này đóng vai trò điện môi, giúp tụ tích trữ điện tích khi được cấp điện áp đúng cực tính.

Lá nhôm cực âm

Lá nhôm cực âm kết hợp với chất điện phân tạo thành hệ thống điện cực bên trong tụ.

Lớp điện môi

Lớp điện môi được hình thành từ oxit nhôm, có khả năng cách điện giữa các điện cực và cho phép tụ tích trữ năng lượng dưới dạng điện trường.

Chất điện phân

Chất điện phân giúp tạo tiếp xúc điện bên trong tụ, đồng thời ảnh hưởng đến các đặc tính như điện trở nối tiếp tương đương ESR, dòng điện gợn sóng và tuổi thọ linh kiện.

Lớp giấy cách điện

Lớp giấy được đặt giữa các lá nhôm và thấm chất điện phân, giúp duy trì cấu trúc bên trong tụ.

Vỏ nhôm

Vỏ tụ có dạng hình trụ với đường kính 10mm và chiều cao 25mm.

Vỏ nhôm giúp bảo vệ các bộ phận bên trong khỏi tác động cơ học và môi trường.

Lớp bọc cách điện

Bên ngoài thân tụ thường có lớp nhựa cách điện, trên đó in các thông tin như thương hiệu CHONGX, điện dung 2200µF, điện áp 16V và ký hiệu cực âm.

Chân kết nối

Tụ có hai cực kết nối với mạch điện, gồm cực dương và cực âm.

Đối với phiên bản chân cắm radial, hai chân được bố trí ở cùng một phía của thân tụ, thuận tiện cho việc lắp đặt trên bo mạch.

4. Thông số kỹ thuật Tụ Hóa CHONGX 2200µF 16V

Thông số	Giá trị
Tên sản phẩm	Tụ Hóa CHONGX 2200µF 16V
Thương hiệu	CHONGX
Loại linh kiện	Tụ điện phân nhôm
Điện dung danh định	2200µF
Điện dung tương đương	2,2mF
Điện áp định mức	16VDC
Đặc tính phân cực	Có phân cực
Hình dạng	Hình trụ
Đường kính thân	10mm
Chiều cao thân	25mm
Kích thước	10x25mm
Số cực điện	2
Dung sai điện dung	Theo dòng sản phẩm
ESR	Theo datasheet
Dòng điện gợn sóng cho phép	Theo datasheet
Dòng điện rò	Theo datasheet
Nhiệt độ hoạt động	Theo dòng sản phẩm
Tuổi thọ định mức	Theo dòng sản phẩm
Kiểu chân	Theo phiên bản
Phương pháp lắp đặt	Theo cấu tạo thực tế
Ứng dụng	Lọc nguồn, tích trữ năng lượng, ổn định điện áp DC

Lưu ý: Các thông số như dung sai điện dung, ESR, dòng điện gợn sóng, nhiệt độ hoạt động và tuổi thọ phụ thuộc vào dòng tụ cụ thể của CHONGX.

Chỉ từ thông tin 2200µF, 16V và kích thước 10x25mm chưa thể xác định chính xác toàn bộ các thông số này.

5. Kích thước và kiểu chân Tụ Hóa CHONGX 2200µF 16V

Tụ hóa CHONGX 2200µF 16V có thiết kế thân hình trụ với kích thước 10x25mm.

Kích thước sản phẩm

Thông số	Giá trị
Điện dung	2200µF
Điện áp	16VDC
Đường kính thân (D)	10mm
Chiều cao thân (H)	25mm
Kích thước thân	10x25mm
Hình dạng	Hình trụ
Số cực điện	2
Kiểu chân	Theo phiên bản
Khoảng cách chân	Cần kiểm tra thực tế

Kích thước 10x25mm được hiểu là đường kính thân 10mm và chiều cao thân 25mm.

Khi thay thế, cần kiểm tra thêm chiều dài chân, khoảng cách chân và không gian lắp đặt trên bo mạch.

Cách xác định cực của tụ

Tụ hóa CHONGX 2200µF 16V là tụ điện phân cực, gồm:

Cực dương (+): Được kết nối với điểm có điện thế cao hơn trong điều kiện hoạt động bình thường.

Cực âm (-): Thường được đánh dấu bằng dải màu trên thân tụ.

Đối với tụ hóa chân cắm dạng radial, chân dài thường là cực dương và chân ngắn thường là cực âm khi linh kiện còn nguyên chân.

Tuy nhiên, cần ưu tiên kiểm tra ký hiệu cực tính trên thân tụ và bo mạch trước khi lắp đặt.

6. Nguyên lý hoạt động của Tụ Hóa CHONGX 2200µF 16V

Tụ hóa CHONGX 2200µF 16V hoạt động dựa trên nguyên lý tích trữ điện tích trong điện trường giữa hai điện cực.

Quá trình nạp điện

Khi đặt điện áp một chiều đúng cực tính vào hai đầu tụ, điện tích bắt đầu tích tụ trên các điện cực.

Điện lượng tích trữ được xác định theo công thức:

Q = C × U

Trong đó:

• Q: Điện lượng tích trữ.
• C: Điện dung của tụ.
• U: Điện áp đặt lên tụ.

Quá trình phóng điện

Khi điện áp nguồn giảm hoặc nguồn bị ngắt, tụ có thể giải phóng năng lượng đã tích trữ để cung cấp cho tải.

Quá trình này giúp hạn chế sự sụt giảm điện áp trong một khoảng thời gian nhất định.

Khả năng lọc nguồn

Trong các mạch nguồn điện tử, tụ hóa thường được mắc song song với đầu ra DC của mạch chỉnh lưu hoặc bộ nguồn.

Khi điện áp tăng, tụ nạp điện.

Khi điện áp giảm, tụ phóng điện để hỗ trợ duy trì điện áp trên tải.

Nhờ đó, tụ giúp làm phẳng điện áp DC và giảm độ gợn sóng.

Khả năng tích trữ năng lượng

Năng lượng tích trữ trong tụ được tính theo công thức:

E = 1/2 × C × U²

Trong đó:

• E: Năng lượng tích trữ.
• C: Điện dung.
• U: Điện áp trên tụ.

Với điện dung 2200µF và điện áp 16V, năng lượng tích trữ lý thuyết của tụ xấp xỉ 0,282J.

Năng lượng thực tế phụ thuộc vào điện áp được nạp trên tụ.

Ảnh hưởng của ESR

ESR là điện trở nối tiếp tương đương của tụ.

Khi dòng điện gợn sóng chạy qua tụ, ESR tạo ra tổn hao nhiệt.

Tổn hao gần đúng được tính theo công thức:

P = Irms² × ESR

Trong đó:

• P: Công suất tổn hao nhiệt.
• Irms: Dòng điện gợn sóng hiệu dụng.
• ESR: Điện trở nối tiếp tương đương.

Vì vậy, khi sử dụng trong bộ nguồn xung, cần lựa chọn tụ có ESR và dòng điện gợn sóng phù hợp.

7. Ứng dụng của Tụ Hóa CHONGX 2200µF 16V

Tụ hóa CHONGX 2200µF 16V được sử dụng trong nhiều thiết bị điện tử và hệ thống nguồn điện áp thấp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn DC.
• Mạch lọc nguồn một chiều.
• Bộ nguồn 5V.
• Bộ nguồn 9V.
• Bộ nguồn 12V.
• Mạch ổn định điện áp.
• Mạch lọc độ gợn sóng nguồn.
• Thiết bị điện tử dân dụng.
• Thiết bị âm thanh.
• Mạch cấp nguồn cho bộ khuếch đại.
• Bo mạch điều khiển điện tử.
• Mạch nguồn thiết bị tự động hóa.
• Bộ nguồn thiết bị đo lường.
• Mạch tích trữ năng lượng.
• Mạch cấp nguồn cho tải thay đổi.
• Sửa chữa và thay thế tụ hóa trong bo mạch điện tử.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, dòng điện gợn sóng, ESR và nhiệt độ hoạt động thực tế.

8. Ưu điểm của Tụ Hóa CHONGX 2200µF 16V

Điện dung 2200µF: Có khả năng tích trữ điện tích lớn, phù hợp với các mạch nguồn cần dung lượng lọc cao.

Điện áp định mức 16VDC: Có thể sử dụng trong nhiều mạch nguồn điện áp thấp khi được thiết kế đúng giới hạn kỹ thuật.

Khả năng lọc nguồn: Giúp giảm độ gợn sóng và hỗ trợ ổn định điện áp DC.

Khả năng tích trữ năng lượng: Hỗ trợ duy trì điện áp trong các mạch nguồn điện tử.

Kích thước 10x25mm: Thuận tiện cho việc lựa chọn linh kiện thay thế trong các bo mạch có không gian lắp đặt phù hợp.

Ứng dụng đa dạng: Có thể sử dụng trong thiết bị âm thanh, bộ nguồn và bo mạch điều khiển.

Thuận tiện khi thay thế: Có thể sử dụng để sửa chữa bo mạch nguồn khi đáp ứng đúng thông số điện và kích thước.

9. Lưu ý khi sử dụng và thay thế Tụ Hóa CHONGX 2200µF 16V

Khi lựa chọn và thay thế tụ hóa CHONGX 2200µF 16V cần chú ý:

• Kiểm tra đúng thương hiệu CHONGX.
• Xác nhận điện dung 2200µF.
• Kiểm tra điện áp định mức 16VDC.
• Kiểm tra kích thước thân 10x25mm.
• Xác định đúng cực dương và cực âm.
• Không lắp ngược cực tụ.
• Không sử dụng vượt quá điện áp định mức.
• Lựa chọn điện áp làm việc có khoảng dự phòng phù hợp.
• Kiểm tra dòng điện gợn sóng cho phép.
• Kiểm tra ESR khi sử dụng trong bộ nguồn xung.
• Kiểm tra nhiệt độ hoạt động.
• Lựa chọn tụ có tuổi thọ phù hợp.
• Kiểm tra kiểu chân và khoảng cách chân.
• Không sử dụng tụ có dấu hiệu phồng hoặc rò rỉ.
• Kiểm tra hiện tượng khô tụ hoặc giảm điện dung.
• Không đặt tụ quá gần linh kiện tỏa nhiệt mạnh.
• Ngắt nguồn trước khi sửa chữa.
• Xả điện qua điện trở phù hợp và kiểm tra điện áp dư trước khi thao tác.

Lưu ý quan trọng: Tụ hóa 16VDC không phù hợp để sử dụng trong các mạch có điện áp làm việc vượt quá 16V hoặc có xung quá áp vượt giới hạn định mức.

Đối với mạch nguồn 12V, cần kiểm tra điện áp tối đa và các xung quá áp có thể xuất hiện trong quá trình hoạt động.

Khi thay thế tụ hóa CHONGX 2200µF 16V, cần đối chiếu thêm ESR, dòng điện gợn sóng, nhiệt độ, tuổi thọ, kiểu chân và kích thước để đảm bảo tương thích với mạch điện.

10. Kết luận

Tụ Hóa CHONGX 2200µF 16V 10x25mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm, được sử dụng trong các mạch lọc nguồn, tích trữ năng lượng và thiết bị điện tử.

Với điện dung 2200µF, điện áp định mức 16VDC và kích thước 10x25mm, sản phẩm phù hợp với nhiều ứng dụng nguồn điện áp thấp yêu cầu khả năng lọc và ổn định điện áp một chiều.

Tụ hóa CHONGX 2200µF 16V có khả năng nạp và phóng điện, hỗ trợ làm phẳng điện áp DC và giảm độ gợn sóng trong các mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, cực tính, kích thước và các đặc tính kỹ thuật để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
