1. Giới thiệu chung về Tụ Hóa 220µF 200V 18x30mm

Tụ hóa 220µF 200V 18x30mm là loại tụ điện phân nhôm (Aluminum Electrolytic Capacitor), được sử dụng phổ biến trong các mạch nguồn điện tử, bộ nguồn xung, thiết bị điều khiển và hệ thống điện tử công nghiệp.

Sản phẩm có điện dung 220µF, điện áp định mức 200VDC và kích thước thân tụ 18x30mm, phù hợp với các ứng dụng yêu cầu khả năng tích trữ năng lượng và lọc điện áp một chiều.

Tụ hóa 220µF 200V hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực, được ngăn cách bởi lớp điện môi oxit nhôm. Linh kiện có khả năng nạp và phóng điện, giúp hỗ trợ ổn định điện áp, giảm độ gợn sóng và lọc nhiễu trong các mạch nguồn điện tử.

Với thiết kế hình trụ, kích thước tương đối nhỏ gọn và khả năng chịu điện áp 200VDC, tụ hóa 220µF 200V 18x30mm thường được sử dụng trong bộ nguồn xung SMPS, mạch nguồn AC-DC, thiết bị điện tử công suất và các bo mạch điều khiển công nghiệp.







2. Đặc điểm nổi bật của Tụ Hóa 220µF 200V

• Loại linh kiện: Tụ điện phân nhôm.
• Điện dung danh định: 220µF.
• Điện áp định mức: 200VDC.
• Đường kính thân tụ: 18mm.
• Chiều cao thân tụ: 30mm.
• Kích thước: 18x30mm.
• Cấu trúc: Tụ điện phân cực.
• Có cực dương và cực âm.
• Thiết kế hình trụ.
• Có khả năng tích trữ năng lượng điện.
• Hỗ trợ lọc và làm phẳng điện áp DC.
• Giúp giảm độ gợn sóng trong mạch nguồn.
• Phù hợp với các mạch nguồn điện tử.
• Có thể sử dụng trong bộ nguồn xung SMPS.
• Phù hợp với thiết bị điện tử công nghiệp.
• Thuận tiện cho việc lắp đặt và thay thế.
• Có thể sử dụng để sửa chữa các bo mạch nguồn.

3. Cấu tạo của Tụ Hóa 220µF 200V

Tụ hóa 220µF 200V được chế tạo theo cấu trúc tụ điện phân nhôm, sử dụng lớp oxit nhôm làm điện môi.

Các thành phần chính gồm:

Lá nhôm cực dương

Lá nhôm cực dương được xử lý để tạo ra lớp oxit nhôm mỏng trên bề mặt. Lớp oxit này đóng vai trò điện môi và giúp hình thành điện dung của tụ.

Lá nhôm cực âm

Lá nhôm cực âm kết hợp với chất điện phân để hình thành hệ thống điện cực bên trong tụ.

Lớp điện môi

Lớp điện môi được tạo thành từ oxit nhôm, có khả năng cách điện giữa các điện cực và cho phép tụ tích trữ năng lượng dưới dạng điện trường.

Chất điện phân

Chất điện phân giúp tạo tiếp xúc điện bên trong tụ và ảnh hưởng đến điện trở nội ESR, khả năng chịu dòng điện gợn sóng và tuổi thọ linh kiện.

Lớp giấy cách điện

Lớp giấy được đặt giữa các lá nhôm và thấm chất điện phân, giúp duy trì cấu trúc bên trong tụ.

Vỏ nhôm

Vỏ tụ có dạng hình trụ, giúp bảo vệ các bộ phận bên trong khỏi tác động cơ học và môi trường.

Lớp bọc cách điện

Bên ngoài thân tụ thường có lớp nhựa cách điện, trên đó in các thông tin như điện dung 220µF, điện áp 200V và ký hiệu cực âm.

Chân kết nối

Tụ có hai chân kim loại dùng để hàn lên bo mạch điện tử.

Do thuộc nhóm tụ điện phân cực, tụ hóa 220µF 200V cần được lắp đúng chiều cực dương và cực âm.

4. Thông số kỹ thuật Tụ Hóa 220µF 200V 18x30mm

Thông số	Giá trị
Tên sản phẩm	Tụ Hóa 220µF 200V
Loại linh kiện	Tụ điện phân nhôm
Điện dung danh định	220µF
Điện dung tương đương	220000nF
Điện áp định mức	200VDC
Đường kính thân	18mm
Chiều cao thân	30mm
Kích thước	18x30mm
Hình dạng	Hình trụ
Đặc tính phân cực	Có phân cực
Số chân	2
Dung sai điện dung	Theo nhà sản xuất
ESR	Theo dòng sản phẩm
Dòng điện gợn sóng cho phép	Theo datasheet
Dòng điện rò	Theo datasheet
Nhiệt độ hoạt động	Theo nhà sản xuất
Tuổi thọ định mức	Theo dòng sản phẩm
Kiểu lắp đặt	Theo phiên bản sản phẩm
Ứng dụng	Lọc nguồn, tích trữ năng lượng, ổn định điện áp

Lưu ý: Điện áp 200VDC là điện áp định mức của tụ trong điều kiện quy định. Khi sử dụng thực tế, cần lựa chọn điện áp làm việc có khoảng dự phòng phù hợp.

Các thông số ESR, dòng điện gợn sóng, nhiệt độ và tuổi thọ cần được đối chiếu với datasheet của dòng tụ cụ thể.

5. Kích thước và kiểu chân Tụ Hóa 220µF 200V

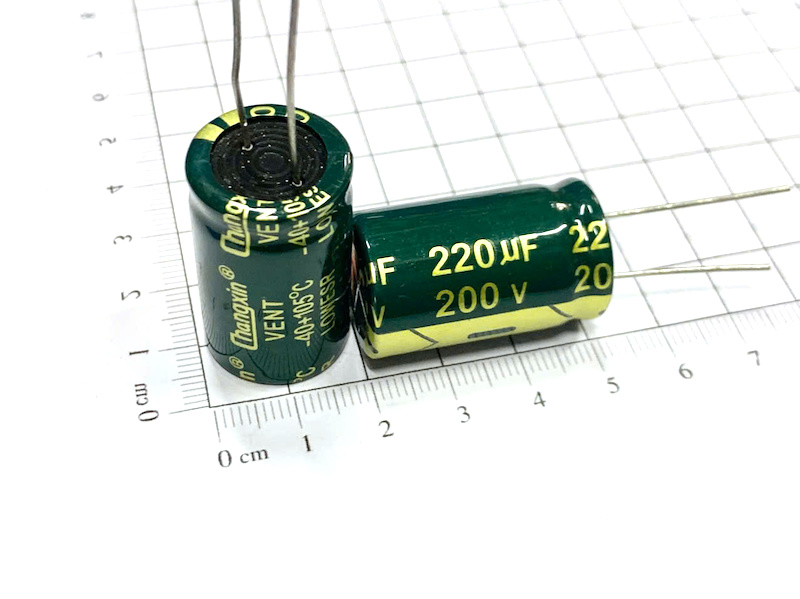

Tụ hóa 220µF 200V có thiết kế hình trụ với kích thước thân 18x30mm, phù hợp với nhiều bo mạch nguồn điện tử.

Kích thước sản phẩm

Thông số	Giá trị
Điện dung	220µF
Điện áp	200VDC
Đường kính thân (D)	18mm
Chiều cao thân (H)	30mm
Hình dạng	Hình trụ
Số chân	2
Kiểu chân	Theo phiên bản
Khoảng cách chân	Theo phiên bản sản phẩm
Phương pháp lắp đặt	Theo cấu tạo thực tế

Kích thước 18x30mm được hiểu là đường kính thân 18mm và chiều cao thân 30mm, chưa tính phần chân kết nối.

Cách xác định cực của tụ

Tụ hóa 220µF 200V có hai cực:

Cực dương (+): Là chân được kết nối với điểm có điện thế cao hơn trong điều kiện hoạt động bình thường.

Cực âm (-): Thường được đánh dấu bằng một dải màu trên thân tụ.

Đối với tụ hóa chân cắm mới, chân dài thường là cực dương và chân ngắn thường là cực âm. Tuy nhiên, cần ưu tiên ký hiệu trên thân tụ và bo mạch để xác định chính xác.

Khi thay thế, cần kiểm tra đường kính thân, chiều cao và khoảng cách chân để đảm bảo tụ lắp vừa vị trí trên bo mạch.

6. Nguyên lý hoạt động của Tụ Hóa 220µF 200V

Tụ hóa 220µF 200V hoạt động dựa trên nguyên lý tích trữ điện tích trong điện trường giữa hai điện cực.

Quá trình nạp điện

Khi đặt điện áp một chiều đúng cực tính vào hai đầu tụ, điện tích bắt đầu tích tụ trên các điện cực.

Điện lượng tích trữ được xác định theo công thức:

Q = C × U

Trong đó:

• Q: Điện lượng tích trữ.
• C: Điện dung của tụ.
• U: Điện áp đặt lên tụ.

Quá trình phóng điện

Khi nguồn điện bị ngắt hoặc điện áp nguồn giảm, tụ có thể giải phóng năng lượng tích trữ để cung cấp cho tải.

Quá trình này giúp hạn chế sự thay đổi điện áp trong một khoảng thời gian nhất định.

Khả năng lọc nguồn

Trong các bộ nguồn điện tử, tụ hóa thường được mắc song song với đầu ra của mạch chỉnh lưu hoặc mạch nguồn DC.

Khi điện áp tăng, tụ nạp điện.

Khi điện áp giảm, tụ phóng điện để hỗ trợ duy trì điện áp trên tải.

Nhờ đó, tụ giúp giảm độ gợn sóng của điện áp DC.

Năng lượng tích trữ

Năng lượng tích trữ trong tụ được xác định theo công thức:

E = 1/2 × C × U²

Trong đó:

• E: Năng lượng tích trữ.
• C: Điện dung.
• U: Điện áp trên tụ.

Với điện dung 220µF và điện áp 200V, năng lượng tích trữ lý thuyết của tụ xấp xỉ 4,4J.

Đây là mức năng lượng có thể gây nguy hiểm nếu chạm trực tiếp vào hai cực khi tụ còn điện.

Ảnh hưởng của ESR

ESR là điện trở nối tiếp tương đương của tụ.

Khi dòng điện gợn sóng chạy qua tụ, ESR tạo ra tổn hao nhiệt.

Tổn hao gần đúng được tính theo công thức:

P = Irms² × ESR

Trong đó:

• P: Công suất tổn hao nhiệt.
• Irms: Dòng điện gợn sóng hiệu dụng.
• ESR: Điện trở nối tiếp tương đương.

Vì vậy, khi sử dụng trong bộ nguồn xung, cần lựa chọn tụ có ESR và dòng điện gợn sóng phù hợp.

7. Ứng dụng của Tụ Hóa 220µF 200V 18x30mm

Tụ hóa 220µF 200V được sử dụng trong nhiều thiết bị điện tử và mạch nguồn công nghiệp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Mạch lọc nguồn DC.
• Mạch chỉnh lưu điện áp.
• Bộ nguồn thiết bị điện tử.
• Mạch nguồn công nghiệp.
• Thiết bị điện tử công suất.
• Bộ nguồn thiết bị tự động hóa.
• Mạch tích trữ năng lượng.
• Mạch ổn định điện áp DC.
• Thiết bị điều khiển công nghiệp.
• Bo mạch nguồn công nghiệp.
• Mạch nguồn thiết bị đo lường.
• Bộ nguồn thiết bị truyền thông.
• Mạch lọc nguồn điện áp một chiều.
• Mạch nguồn phụ trợ trong thiết bị công nghiệp.
• Sửa chữa và thay thế tụ hóa trong thiết bị điện tử.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, dòng điện gợn sóng, ESR, nhiệt độ và tuổi thọ của dòng tụ cụ thể.

8. Ưu điểm của Tụ Hóa 220µF 200V

Điện dung 220µF: Phù hợp với nhiều mạch lọc nguồn và tích trữ năng lượng.

Điện áp định mức 200VDC: Có khả năng đáp ứng các ứng dụng nguồn DC điện áp cao khi được sử dụng đúng giới hạn kỹ thuật.

Kích thước 18x30mm: Thiết kế tương đối nhỏ gọn, thuận tiện cho việc bố trí trên bo mạch.

Khả năng lọc nguồn: Giúp giảm độ gợn sóng và hỗ trợ ổn định điện áp DC.

Khả năng tích trữ năng lượng: Hỗ trợ duy trì điện áp trong các mạch nguồn điện tử.

Kiểu chân cắm: Thuận tiện cho việc hàn, tháo lắp và thay thế nếu đúng phiên bản chân cắm.

Ứng dụng đa dạng: Phù hợp với nhiều thiết bị điện tử dân dụng và công nghiệp.

9. Lưu ý khi sử dụng và thay thế Tụ Hóa 220µF 200V

Khi lựa chọn và thay thế tụ hóa 220µF 200V cần chú ý:

• Kiểm tra đúng điện dung 220µF.
• Xác nhận điện áp định mức 200VDC.
• Kiểm tra kích thước thân 18x30mm.
• Xác định đúng cực dương và cực âm.
• Không lắp ngược cực tụ.
• Không sử dụng vượt quá điện áp định mức.
• Lựa chọn điện áp làm việc có khoảng dự phòng phù hợp.
• Kiểm tra dòng điện gợn sóng cho phép.
• Kiểm tra ESR khi sử dụng trong bộ nguồn xung.
• Kiểm tra nhiệt độ hoạt động.
• Lựa chọn tụ có tuổi thọ phù hợp.
• Kiểm tra kiểu chân và khoảng cách chân.
• Không sử dụng tụ có dấu hiệu phồng hoặc rò rỉ.
• Kiểm tra hiện tượng khô tụ hoặc giảm điện dung.
• Không đặt tụ quá gần linh kiện tỏa nhiệt mạnh.
• Ngắt nguồn trước khi sửa chữa.
• Xả điện qua điện trở phù hợp và kiểm tra điện áp dư trước khi thao tác.

Lưu ý quan trọng: Tụ hóa 200VDC không phù hợp để mắc trực tiếp vào bus DC sau khi chỉnh lưu điện lưới 220VAC thông thường, vì điện áp đỉnh sau chỉnh lưu có thể đạt khoảng 311V, vượt quá điện áp định mức của tụ.

Khi thay thế tụ hóa 220µF 200V, cần kiểm tra thêm ESR, dòng điện gợn sóng, nhiệt độ, tuổi thọ, kiểu chân và kích thước để đảm bảo tương thích với mạch điện.

10. Kết luận

Tụ Hóa 220µF 200V 18x30mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm, được sử dụng trong các mạch lọc nguồn, tích trữ năng lượng và thiết bị điện tử công nghiệp.

Với điện dung 220µF, điện áp định mức 200VDC và kích thước 18x30mm, sản phẩm phù hợp với nhiều ứng dụng nguồn điện tử yêu cầu tụ điện có khả năng chịu điện áp tương đối cao.

Tụ hóa 220µF 200V có khả năng nạp và phóng điện, hỗ trợ làm phẳng điện áp DC và giảm độ gợn sóng trong các mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, kích thước, cực tính và các đặc tính kỹ thuật để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
