Tụ hoá 35V 22UF CHONGX 5X7mm

1. Giới thiệu chung về tụ hóa 35V 22uF CHONGX 5x7mm

Tụ hóa 35V 22uF CHONGX 5x7mm là loại tụ điện hóa nhôm có phân cực, được sử dụng trong các mạch điện tử nhằm tích trữ điện tích, lọc nguồn, giảm nhiễu và hỗ trợ ổn định điện áp một chiều.

Sản phẩm có điện dung 22uF (22µF), điện áp định mức 35VDC, đường kính thân 5mm và chiều cao 7mm. Với kích thước nhỏ gọn, tụ hóa CHONGX phù hợp để lắp đặt trên các bo mạch điện tử có không gian hạn chế.

Tụ hóa 22uF 35V thường được sử dụng trong mạch nguồn DC, mạch điều khiển, thiết bị âm thanh, mạch cảm biến và các thiết bị điện tử dân dụng. Linh kiện có khả năng tích trữ và phóng điện, giúp giảm dao động điện áp và hỗ trợ hoạt động ổn định của hệ thống.

Với thiết kế hình trụ và kích thước 5x7mm, sản phẩm phù hợp cho nhu cầu lắp ráp, sửa chữa và thay thế tụ điện có cùng thông số kỹ thuật.



2. Đặc điểm nổi bật của tụ hóa CHONGX 35V 22uF

• Thương hiệu: CHONGX.
• Loại linh kiện: Tụ điện hóa nhôm.
• Điện dung: 22uF (22µF).
• Điện áp định mức: 35VDC.
• Đường kính thân tụ: 5mm.
• Chiều cao thân tụ: 7mm.
• Kích thước tổng thể: 5x7mm.
• Thiết kế hình trụ nhỏ gọn.
• Có phân cực dương và âm.
• Hỗ trợ lọc nguồn điện một chiều.
• Giảm độ gợn điện áp và nhiễu nguồn.
• Phù hợp với nhiều mạch điện tử công suất nhỏ.
• Thuận tiện cho việc lắp đặt và thay thế.

3. Cấu tạo của tụ hóa 35V 22uF CHONGX

Tụ hóa CHONGX 22uF 35V được cấu tạo từ các thành phần chính:

Lá nhôm cực dương: Được xử lý bề mặt để tăng diện tích hiệu dụng, giúp nâng cao khả năng tích trữ điện tích.

Lớp điện môi oxit nhôm: Có chức năng cách điện giữa các điện cực và quyết định khả năng chịu điện áp của tụ.

Lớp điện phân: Tham gia hình thành hệ điện cực, giúp tụ điện đạt được điện dung tương đối lớn trong kích thước nhỏ.

Lá nhôm cực âm: Kết hợp với chất điện phân để tạo thành cấu trúc điện cực của tụ điện.

Lớp giấy ngăn: Giúp phân cách các lớp lá nhôm và giữ chất điện phân bên trong.

Vỏ nhôm hình trụ: Bảo vệ phần tử tụ điện khỏi các tác động cơ học từ môi trường bên ngoài.

Lớp vỏ bọc cách điện: Thường được in thương hiệu CHONGX, điện dung, điện áp định mức và ký hiệu cực âm.

Chân kết nối: Dùng để kết nối tụ với bo mạch điện tử, gồm cực dương và cực âm.

Do là tụ điện có phân cực, sản phẩm cần được lắp đúng chiều để đảm bảo hoạt động an toàn.

4. Thông số kỹ thuật tụ hóa CHONGX 35V 22uF 5x7mm

Thông số	Giá trị
Tên sản phẩm	Tụ hóa CHONGX 35V 22uF
Thương hiệu	CHONGX
Loại tụ	Tụ điện hóa nhôm
Điện dung	22uF (22µF)
Điện áp định mức	35VDC
Phân cực	Có phân cực
Đường kính thân	5mm
Chiều cao thân	7mm
Kích thước	5x7mm
Kiểu dáng	Hình trụ
Chức năng	Lọc nguồn, tích trữ điện tích
Loại mạch sử dụng	Mạch điện một chiều DC
Ứng dụng	Mạch nguồn, mạch điều khiển, thiết bị điện tử
Kiểu lắp đặt	Theo phiên bản chân thực tế

Lưu ý: Dung sai điện dung, nhiệt độ hoạt động, điện trở nội ESR, dòng điện gợn sóng và tuổi thọ định mức cần được xác nhận theo mã series hoặc thông số kỹ thuật của nhà sản xuất.

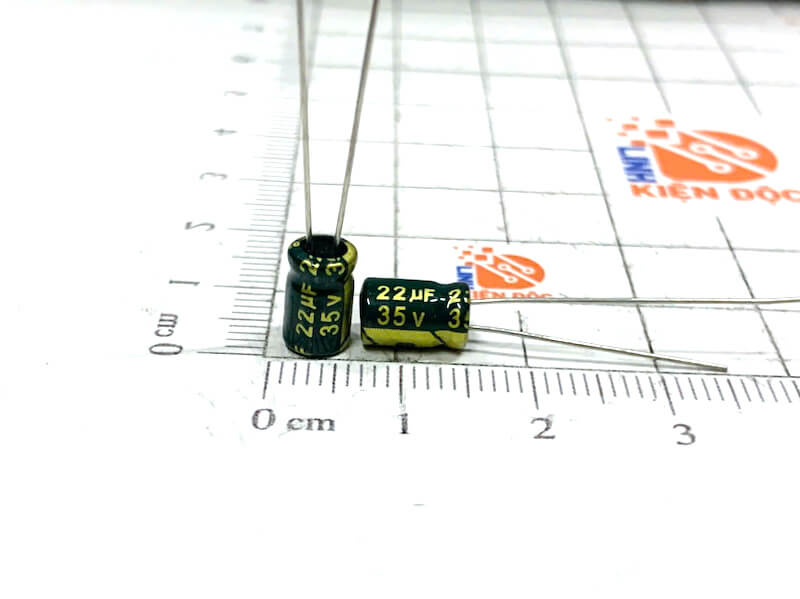

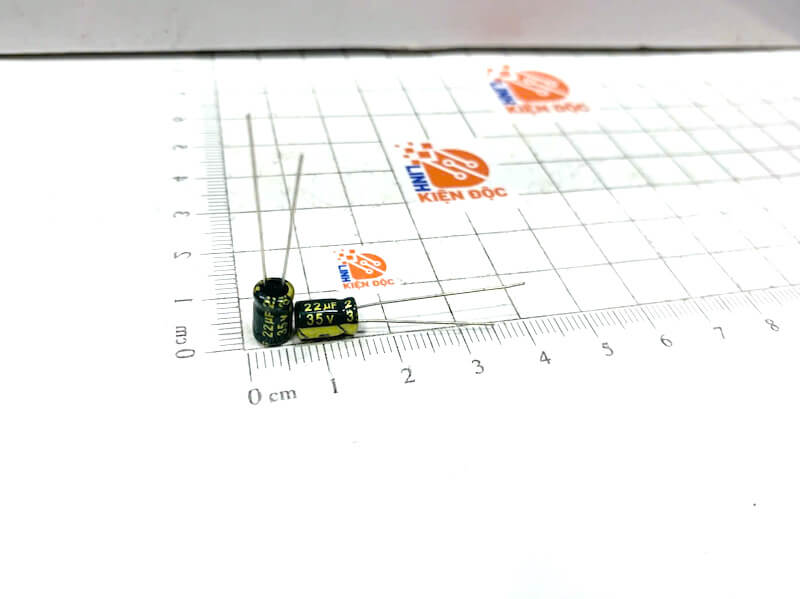

5. Kích thước và kiểu dáng tụ hóa CHONGX 22uF 35V

Tụ hóa CHONGX 35V 22uF có thiết kế hình trụ nhỏ gọn với kích thước thân 5x7mm.

Thông tin kích thước:

• Đường kính thân tụ: 5mm.
• Chiều cao thân tụ: 7mm.
• Hình dạng: Hình trụ tròn.
• Vỏ ngoài: Vỏ nhôm có lớp bọc cách điện.
• Ký hiệu phân cực: Có dấu nhận biết cực âm trên thân tụ.
• Chân kết nối: Theo phiên bản sản phẩm thực tế.

Kích thước 5x7mm giúp tiết kiệm diện tích lắp đặt, phù hợp với các bo mạch điện tử có mật độ linh kiện cao.

Khi thay thế, cần kiểm tra đồng thời đường kính, chiều cao, khoảng cách chân và vị trí cực âm để đảm bảo tụ tương thích với bo mạch.

6. Nguyên lý hoạt động của tụ hóa 35V 22uF

Tụ hóa CHONGX 22uF 35V hoạt động dựa trên nguyên lý tích trữ điện tích giữa hai điện cực được ngăn cách bởi lớp điện môi.

Khi được cấp điện áp một chiều đúng cực, tụ điện bắt đầu tích điện. Khi điện áp nguồn giảm hoặc tải cần bổ sung năng lượng trong thời gian ngắn, tụ có thể phóng điện để hỗ trợ duy trì điện áp.

Trong mạch nguồn, tụ thường được mắc song song với đường cấp nguồn nhằm hỗ trợ lọc nhiễu và giảm độ gợn điện áp.

Quá trình nạp và phóng điện giúp:

• Hỗ trợ ổn định điện áp DC.
• Giảm độ gợn điện áp trong mạch nguồn.
• Tích trữ điện tích trong thời gian ngắn.
• Hạn chế dao động điện áp khi tải thay đổi.
• Hỗ trợ lọc các thành phần nhiễu có tần số phù hợp.

Ngoài chức năng lọc nguồn, tụ hóa 22uF còn có thể được sử dụng trong một số mạch ghép tín hiệu và mạch định thời tùy theo thiết kế.

7. Ứng dụng của tụ hóa CHONGX 35V 22uF 5x7mm

Tụ hóa CHONGX 22uF 35V được sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp.

Một số ứng dụng phổ biến gồm:

• Mạch lọc nguồn DC.
• Bộ nguồn điện tử công suất nhỏ.
• Mạch ổn áp.
• Bo mạch điều khiển.
• Mạch cảm biến.
• Thiết bị âm thanh.
• Mạch khuếch đại tín hiệu.
• Mạch ghép tín hiệu analog.
• Mạch định thời RC.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển thiết bị công nghiệp.
• Sửa chữa và thay thế tụ hóa trên PCB.

Việc sử dụng cần đảm bảo điện áp làm việc, dòng điện gợn sóng và điều kiện nhiệt độ phù hợp với thông số của tụ.

8. Ưu điểm của tụ hóa CHONGX 22uF 35V

Kích thước nhỏ gọn: Với đường kính 5mm và chiều cao 7mm, sản phẩm phù hợp với các bo mạch có không gian lắp đặt hạn chế.

Điện dung 22uF: Phù hợp với nhiều ứng dụng lọc nguồn, ghép tín hiệu và tích trữ điện tích trong mạch điện tử.

Điện áp định mức 35VDC: Đáp ứng yêu cầu của các mạch điện một chiều có điện áp nằm trong giới hạn cho phép.

Thiết kế hình trụ: Thuận tiện cho việc bố trí linh kiện trên bo mạch điện tử.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các thiết bị điện tử khác.

Dễ nhận diện thông số: Các thông tin về điện dung, điện áp và phân cực thường được thể hiện trên thân tụ.

9. Lưu ý khi sử dụng và thay thế tụ hóa CHONGX 35V 22uF

Khi sử dụng hoặc thay thế tụ hóa CHONGX 22uF 35V cần chú ý:

• Ngắt nguồn điện trước khi thao tác.
• Kiểm tra điện áp còn lại trên tụ trước khi tháo lắp.
• Đấu đúng cực dương và cực âm.
• Không cấp điện áp vượt quá 35VDC.
• Chọn đúng điện dung 22uF theo yêu cầu thiết kế.
• Kiểm tra kích thước thân tụ 5x7mm.
• Đối chiếu khoảng cách chân với bo mạch.
• Lựa chọn tụ có ESR và dòng ripple phù hợp.
• Không sử dụng tụ bị phồng, rò rỉ hoặc biến dạng.
• Tránh đặt tụ gần linh kiện có nhiệt độ cao.
• Kiểm tra các linh kiện liên quan nếu tụ cũ bị hư hỏng.
• Không tự ý thay đổi điện dung khi chưa đánh giá ảnh hưởng đến mạch.

Đặc biệt, khi thay thế tụ hóa trong mạch nguồn xung, cần lựa chọn loại tụ có đặc tính ESR, dòng ripple và tuổi thọ phù hợp, không chỉ dựa vào điện dung và điện áp.

10. Kết luận

Tụ hóa 35V 22uF CHONGX 5x7mm là linh kiện điện tử có chức năng tích trữ điện tích, lọc nguồn và hỗ trợ ổn định điện áp trong các mạch điện một chiều.

Với điện dung 22uF, điện áp định mức 35VDC và kích thước nhỏ gọn 5x7mm, sản phẩm phù hợp với nhiều ứng dụng trong mạch nguồn, mạch điều khiển, thiết bị âm thanh và các bo mạch điện tử.

Khi lựa chọn tụ hóa CHONGX 22uF 35V, cần kiểm tra chính xác điện dung, điện áp, kích thước, phân cực và các thông số làm việc để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
