1. Giới thiệu chung về Tụ Hóa Capxon 150µF 450V

Tụ hóa Capxon 150µF 450V 25x30mm là loại tụ điện phân nhôm (Aluminum Electrolytic Capacitor), được sử dụng trong các mạch nguồn điện tử, bộ nguồn xung và thiết bị điện tử công nghiệp. Sản phẩm có điện dung 150µF, điện áp định mức 450VDC, kích thước thân 25x30mm và mang thương hiệu Capxon.

Tụ hóa 150µF 450V có chức năng tích trữ năng lượng, lọc điện áp một chiều và giảm độ gợn sóng trong các mạch nguồn. Nhờ điện áp định mức cao, linh kiện phù hợp với nhiều ứng dụng nguồn điện áp cao, đặc biệt là các mạch lọc nguồn sau chỉnh lưu AC-DC.

Sản phẩm có thiết kế hình trụ, sử dụng hai cực kết nối và thuộc nhóm tụ điện phân cực. Khi lắp đặt, cần xác định chính xác cực dương và cực âm để tránh hiện tượng hư hỏng linh kiện.

Với điện dung 150µF và điện áp 450VDC, tụ hóa Capxon có thể được sử dụng trong bộ nguồn xung SMPS, mạch nguồn công nghiệp, thiết bị điều khiển và các hệ thống điện tử công suất khi đáp ứng yêu cầu về dòng điện gợn sóng, nhiệt độ và tuổi thọ.





2. Đặc điểm nổi bật của Tụ Hóa Capxon 150µF 450V

• Thương hiệu: Capxon.
• Loại linh kiện: Tụ điện phân nhôm.
• Điện dung danh định: 150µF.
• Điện áp định mức: 450VDC.
• Đường kính thân tụ: 25mm.
• Chiều cao thân tụ: 30mm.
• Kích thước: 25x30mm.
• Có khả năng tích trữ năng lượng điện.
• Hỗ trợ lọc và làm phẳng điện áp DC.
• Phù hợp với các mạch nguồn điện áp cao.
• Có thể sử dụng trong bộ nguồn xung SMPS.
• Thiết kế hình trụ thuận tiện cho việc lắp đặt.
• Có phân cực dương và âm.
• Hỗ trợ giảm độ gợn sóng của điện áp.
• Phù hợp với nhiều thiết bị điện tử công nghiệp.
• Có thể sử dụng để sửa chữa và thay thế tụ nguồn.

3. Cấu tạo của Tụ Hóa Capxon 150µF 450V

Tụ hóa Capxon 150µF 450V được chế tạo theo cấu trúc tụ điện phân nhôm, sử dụng lớp oxit nhôm làm điện môi.

Các bộ phận chính gồm:

Lá nhôm cực dương

Lá nhôm cực dương được xử lý để tạo ra lớp oxit nhôm mỏng trên bề mặt. Lớp oxit này đóng vai trò điện môi và giúp hình thành điện dung của tụ.

Lá nhôm cực âm

Lá nhôm cực âm kết hợp với chất điện phân để tạo thành hệ thống điện cực bên trong tụ.

Lớp điện môi

Lớp điện môi được hình thành từ oxit nhôm, có khả năng cách điện giữa các điện cực và cho phép tụ tích trữ năng lượng dưới dạng điện trường.

Chất điện phân

Chất điện phân giúp tạo tiếp xúc điện bên trong tụ và ảnh hưởng đến điện trở nội ESR, khả năng chịu dòng điện gợn sóng và tuổi thọ linh kiện.

Lớp giấy cách điện

Lớp giấy được đặt giữa các lá nhôm và thấm chất điện phân, giúp duy trì cấu trúc bên trong tụ.

Vỏ nhôm

Vỏ tụ có dạng hình trụ, giúp bảo vệ các bộ phận bên trong khỏi tác động cơ học và môi trường.

Lớp bọc cách điện

Bên ngoài thân tụ thường có lớp nhựa cách điện, trên đó in các thông tin như thương hiệu Capxon, điện dung 150µF, điện áp 450V và ký hiệu cực âm.

Chân kết nối

Tụ có hai cực kết nối với bo mạch. Kiểu chân cụ thể cần được xác nhận theo phiên bản sản phẩm.

4. Thông số kỹ thuật Tụ Hóa Capxon 150µF 450V 25x30mm

Thông số	Giá trị
Tên sản phẩm	Tụ Hóa Capxon 150µF 450V
Thương hiệu	Capxon
Loại linh kiện	Tụ điện phân nhôm
Điện dung danh định	150µF
Điện dung tương đương	150000nF
Điện áp định mức	450VDC
Đường kính thân	25mm
Chiều cao thân	30mm
Kích thước	25x30mm
Hình dạng	Hình trụ
Đặc tính phân cực	Có phân cực
Số cực điện	2
Dung sai điện dung	Theo dòng sản phẩm
ESR	Theo datasheet
Dòng điện gợn sóng cho phép	Theo datasheet
Dòng điện rò	Theo datasheet
Nhiệt độ hoạt động	Theo dòng sản phẩm
Tuổi thọ định mức	Theo dòng sản phẩm
Kiểu chân	Theo phiên bản sản phẩm
Ứng dụng	Lọc nguồn, tích trữ năng lượng, ổn định điện áp

Lưu ý: Các thông số như dung sai, ESR, dòng điện gợn sóng, nhiệt độ và tuổi thọ cần được đối chiếu với mã series cụ thể của Capxon. Không thể xác định chính xác những giá trị này chỉ từ điện dung, điện áp và kích thước.

5. Kích thước và kiểu chân Tụ Hóa Capxon 150µF 450V

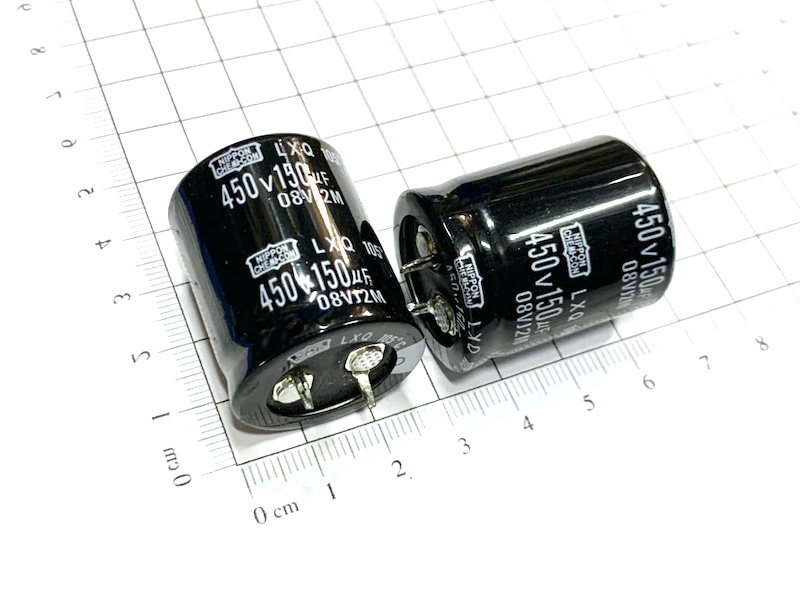

Tụ hóa Capxon 150µF 450V có thiết kế hình trụ với kích thước thân 25x30mm.

Kích thước sản phẩm

Thông số	Giá trị
Điện dung	150µF
Điện áp	450VDC
Đường kính thân (D)	25mm
Chiều cao thân (H)	30mm
Hình dạng	Hình trụ
Số cực điện	2
Khoảng cách chân	Theo phiên bản
Kiểu lắp đặt	Theo cấu tạo thực tế

Kích thước 25x30mm được hiểu là đường kính thân 25mm và chiều cao thân 30mm, chưa tính phần chân kết nối.

Cách xác định cực của tụ

Tụ hóa Capxon 150µF 450V là tụ điện phân cực, gồm:

Cực dương (+): Được kết nối với điểm có điện thế cao hơn trong điều kiện hoạt động bình thường.

Cực âm (-): Thường được đánh dấu bằng dải màu trên thân tụ.

Đối với tụ chân cắm dạng radial, chân dài thường là cực dương và chân ngắn thường là cực âm khi linh kiện còn nguyên chân.

Đối với các phiên bản chân cứng hoặc chân snap-in, cần xác định cực tính theo ký hiệu trên thân và đáy tụ.

Khi thay thế, cần kiểm tra cả kích thước thân, kiểu chân và khoảng cách chân để đảm bảo phù hợp với bo mạch.

6. Nguyên lý hoạt động của Tụ Hóa Capxon 150µF 450V

Tụ hóa Capxon 150µF 450V hoạt động dựa trên nguyên lý tích trữ điện tích trong điện trường giữa hai điện cực.

Quá trình nạp điện

Khi đặt điện áp một chiều đúng cực tính vào hai đầu tụ, điện tích bắt đầu tích tụ trên các điện cực.

Điện lượng tích trữ được xác định theo công thức:

Q = C × U

Trong đó:

• Q: Điện lượng tích trữ.
• C: Điện dung của tụ.
• U: Điện áp đặt lên tụ.

Quá trình phóng điện

Khi điện áp nguồn giảm hoặc nguồn bị ngắt, tụ có thể giải phóng năng lượng đã tích trữ để cung cấp cho tải.

Quá trình này giúp hạn chế sự sụt giảm điện áp trong một khoảng thời gian nhất định.

Khả năng lọc nguồn

Trong các mạch chỉnh lưu AC-DC, tụ hóa thường được mắc song song với đầu ra DC của mạch chỉnh lưu.

Khi điện áp chỉnh lưu tăng, tụ được nạp điện.

Khi điện áp giảm, tụ phóng điện để hỗ trợ duy trì điện áp trên tải.

Nhờ đó, tụ giúp làm phẳng điện áp DC và giảm độ gợn sóng.

Khả năng tích trữ năng lượng

Năng lượng tích trữ trong tụ được tính theo công thức:

E = 1/2 × C × U²

Trong đó:

• E: Năng lượng tích trữ.
• C: Điện dung.
• U: Điện áp trên tụ.

Với điện dung 150µF và điện áp 450V, năng lượng tích trữ lý thuyết của tụ xấp xỉ 15,19J.

Đây là mức năng lượng có thể gây nguy hiểm khi tụ còn điện, ngay cả sau khi thiết bị đã được ngắt nguồn.

Ảnh hưởng của ESR

ESR là điện trở nối tiếp tương đương của tụ.

Khi dòng điện gợn sóng chạy qua tụ, ESR tạo ra tổn hao nhiệt.

Tổn hao gần đúng được tính theo công thức:

P = Irms² × ESR

Trong đó:

• P: Công suất tổn hao nhiệt.
• Irms: Dòng điện gợn sóng hiệu dụng.
• ESR: Điện trở nối tiếp tương đương.

Vì vậy, khi sử dụng trong bộ nguồn xung, cần lựa chọn tụ có ESR và dòng điện gợn sóng phù hợp.

7. Ứng dụng của Tụ Hóa Capxon 150µF 450V

Tụ hóa Capxon 150µF 450V được sử dụng trong nhiều thiết bị điện tử và mạch nguồn công nghiệp.

Một số ứng dụng phổ biến gồm:

• Bộ nguồn xung SMPS.
• Bộ nguồn AC-DC.
• Mạch lọc nguồn DC điện áp cao.
• Mạch chỉnh lưu điện áp.
• Bộ nguồn thiết bị điện tử.
• Mạch nguồn công nghiệp.
• Thiết bị điện tử công suất.
• Bộ nguồn thiết bị tự động hóa.
• Mạch tích trữ năng lượng.
• Mạch ổn định điện áp DC.
• Thiết bị điều khiển công nghiệp.
• Bo mạch nguồn công nghiệp.
• Mạch nguồn thiết bị đo lường.
• Bộ nguồn thiết bị truyền thông.
• Mạch lọc nguồn sau chỉnh lưu điện lưới.
• Mạch nguồn phụ trợ trong thiết bị công nghiệp.
• Sửa chữa và thay thế tụ hóa trong thiết bị điện tử.

Khả năng sử dụng trong từng ứng dụng phụ thuộc vào điện áp làm việc, dòng điện gợn sóng, ESR, nhiệt độ và tuổi thọ của dòng tụ cụ thể.

8. Ưu điểm của Tụ Hóa Capxon 150µF 450V

Điện dung 150µF: Phù hợp với nhiều mạch lọc nguồn và tích trữ năng lượng.

Điện áp định mức 450VDC: Có khả năng đáp ứng các ứng dụng nguồn DC điện áp cao khi được sử dụng đúng giới hạn kỹ thuật.

Kích thước 25x30mm: Thuận tiện cho việc bố trí và thay thế trên các bo mạch có không gian phù hợp.

Khả năng lọc nguồn: Giúp giảm độ gợn sóng và hỗ trợ ổn định điện áp DC.

Khả năng tích trữ năng lượng: Hỗ trợ duy trì điện áp trong các mạch nguồn điện tử.

Thương hiệu Capxon: Là sản phẩm thuộc thương hiệu chuyên cung cấp các dòng tụ điện điện tử.

Ứng dụng đa dạng: Có thể sử dụng trong nhiều thiết bị điện tử dân dụng và công nghiệp khi đáp ứng đúng yêu cầu kỹ thuật.

9. Lưu ý khi sử dụng và thay thế Tụ Hóa Capxon 150µF 450V

Khi lựa chọn và thay thế tụ hóa Capxon 150µF 450V cần chú ý:

• Kiểm tra đúng thương hiệu và mã sản phẩm.
• Xác nhận điện dung 150µF.
• Kiểm tra điện áp định mức 450VDC.
• Kiểm tra kích thước thân 25x30mm.
• Xác định đúng cực dương và cực âm.
• Không lắp ngược cực tụ.
• Không sử dụng vượt quá điện áp định mức.
• Lựa chọn điện áp làm việc có khoảng dự phòng phù hợp.
• Kiểm tra dòng điện gợn sóng cho phép.
• Kiểm tra ESR khi sử dụng trong bộ nguồn xung.
• Kiểm tra nhiệt độ hoạt động.
• Lựa chọn tụ có tuổi thọ phù hợp.
• Kiểm tra kiểu chân và khoảng cách chân.
• Không sử dụng tụ có dấu hiệu phồng hoặc rò rỉ.
• Kiểm tra hiện tượng khô tụ hoặc giảm điện dung.
• Không đặt tụ quá gần linh kiện tỏa nhiệt mạnh.
• Ngắt nguồn trước khi sửa chữa.
• Xả điện qua điện trở phù hợp và kiểm tra điện áp dư trước khi thao tác.

Lưu ý quan trọng: Tụ hóa 450VDC có thể phù hợp với nhiều mạch lọc nguồn sau chỉnh lưu điện lưới 220VAC, nhưng cần đánh giá điện áp đỉnh, dao động điện lưới, xung quá áp và điều kiện hoạt động thực tế.

Khi thay thế tụ hóa Capxon 150µF 450V, cần kiểm tra thêm ESR, dòng điện gợn sóng, nhiệt độ, tuổi thọ, kiểu chân và kích thước để đảm bảo tương thích với mạch điện.

10. Kết luận

Tụ Hóa Capxon 150µF 450V 25x30mm là linh kiện điện tử thuộc nhóm tụ điện phân nhôm, được sử dụng trong các mạch lọc nguồn, tích trữ năng lượng và thiết bị điện tử công nghiệp.

Với điện dung 150µF, điện áp định mức 450VDC và kích thước 25x30mm, sản phẩm phù hợp với nhiều ứng dụng nguồn điện tử yêu cầu tụ điện có khả năng chịu điện áp cao.

Tụ hóa Capxon 150µF 450V có khả năng nạp và phóng điện, hỗ trợ làm phẳng điện áp DC và giảm độ gợn sóng trong các mạch nguồn.

Khi lựa chọn sản phẩm, cần kiểm tra đúng điện dung, điện áp, kích thước, cực tính và các đặc tính kỹ thuật để đảm bảo thiết bị hoạt động ổn định, an toàn và có tuổi thọ phù hợp.
