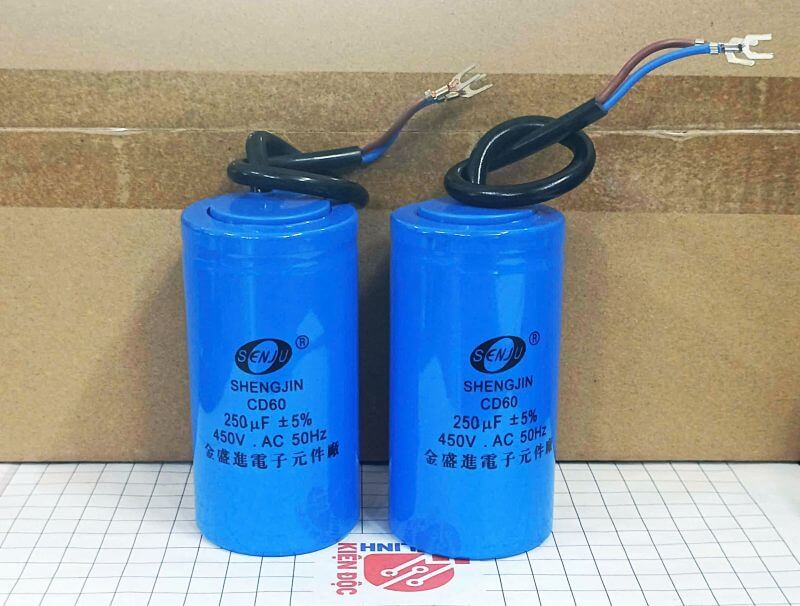

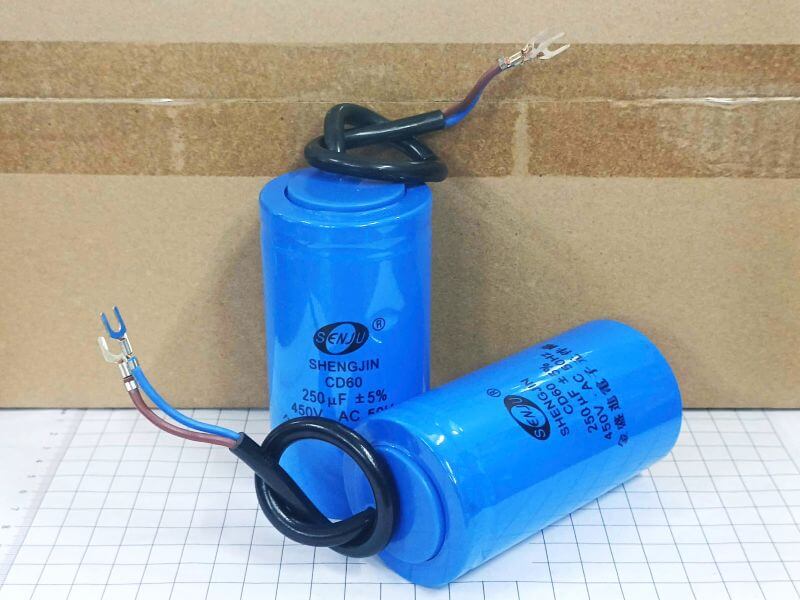

Tụ khởi động SENJU CD60 250uF 450V 50x100mm

Giới thiệu chung

Tụ khởi động CD60 250uF 450V 50x100mm là loại tụ chuyên dụng dùng trong mạch khởi động của động cơ điện xoay chiều 1 pha. Sản phẩm có nhiệm vụ tạo ra sự lệch pha giữa dòng điện trong cuộn dây chính và cuộn dây phụ của động cơ, từ đó tạo mô-men xoắn cần thiết giúp động cơ vượt qua trạng thái đứng yên và bắt đầu quay.

Với điện dung 250uF và điện áp định mức 450VAC, tụ có khả năng cung cấp dòng khởi động tương đối lớn, phù hợp với nhiều loại động cơ 1 pha có yêu cầu mô-men xoắn cao khi khởi động. Tụ CD60 thường được thiết kế để làm việc trong thời gian khởi động, sau khi động cơ đạt tốc độ cần thiết thì tụ có thể được ngắt khỏi mạch thông qua cơ cấu ly tâm, relay hoặc mạch điều khiển tùy thiết kế của động cơ.

Sản phẩm có thiết kế dạng hình trụ, kích thước khoảng 50mm đường kính × 100mm chiều dài, giúp thuận tiện cho việc lắp đặt và thay thế trong các thiết bị có không gian giới hạn. Kích thước thực tế và kiểu đầu nối có thể thay đổi tùy nhà sản xuất. Tụ khởi động CD60 được sử dụng phổ biến trong máy bơm nước, máy nén khí, máy giặt, máy điều hòa, máy rửa áp lực, quạt và nhiều thiết bị sử dụng động cơ AC 1 pha.

Đặc điểm nổi bật

• Tụ chuyên dụng cho khởi động động cơ AC 1 pha.
• Điện dung lớn 250uF, hỗ trợ tạo mô-men xoắn khởi động cao.
• Điện áp định mức 450VAC, phù hợp với nhiều hệ thống động cơ xoay chiều.
• Thiết kế dạng trụ, kích thước 50x100mm, dễ dàng lắp đặt và thay thế.
• Khả năng đáp ứng tốt dòng điện trong giai đoạn khởi động.
• Thiết kế nhỏ gọn, phù hợp với nhiều loại thiết bị điện.
• Có thể sử dụng để thay thế tụ khởi động cũ khi tụ bị suy giảm điện dung hoặc hư hỏng.
• Tùy phiên bản, tụ có thể sử dụng dây dẫn hoặc đầu cọc để kết nối với mạch điện.
• Tụ khởi động là loại không phân cực, không có cực âm/dương như tụ điện phân DC thông thường.

Cấu tạo

Tụ khởi động CD60 250uF 450V thường gồm các bộ phận chính:

1. Vỏ tụ:
Vỏ thường có dạng hình trụ, có tác dụng bảo vệ phần tử bên trong khỏi tác động cơ học và môi trường bên ngoài.

2. Phần tử tụ điện:
Là bộ phận thực hiện chức năng tích trữ và phóng điện trong quá trình động cơ khởi động.

3. Điện cực:
Hai điện cực được ngăn cách bởi lớp điện môi, tạo thành cấu trúc điện dung của tụ.

4. Lớp điện môi:
Có nhiệm vụ cách điện giữa các điện cực và quyết định nhiều đặc tính điện của tụ. Tùy thiết kế và nhà sản xuất, vật liệu điện môi có thể khác nhau.

5. Đầu nối:
Thường có hai đầu kết nối với mạch khởi động của động cơ. Kiểu kết nối có thể là dây dẫn hoặc đầu cọc tùy phiên bản.

6. Lớp bịt kín/bảo vệ:
Giúp hạn chế hơi ẩm, bụi và các tác động từ môi trường xâm nhập vào bên trong tụ.

Thông số kỹ thuật

Lưu ý: Một số thông số như dung sai, tần số hoạt động, kiểu đầu nối và vật liệu bên trong có thể khác nhau giữa các nhà sản xuất. Khi thay thế nên đối chiếu trực tiếp với thông số được in trên tụ cũ hoặc tài liệu của động cơ.

Ứng dụng

Tụ khởi động CD60 250uF 450V có thể được sử dụng trong:

• Động cơ điện AC 1 pha
• Máy bơm nước
• Máy bơm công nghiệp
• Máy nén khí
• Máy rửa áp lực
• Máy giặt
• Máy sấy
• Máy điều hòa
• Quạt điện và quạt công nghiệp
• Máy hút bụi
• Máy phát điện
• Thiết bị HVAC
• Thiết bị làm lạnh sử dụng động cơ 1 pha
• Máy móc công nghiệp sử dụng động cơ cần mô-men khởi động lớn
• Các thiết bị gia dụng sử dụng động cơ điện 1 pha
