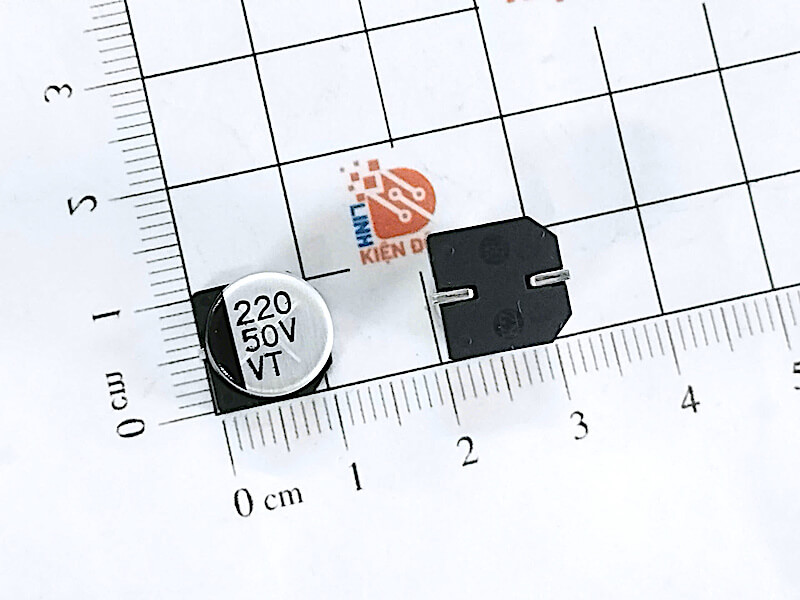

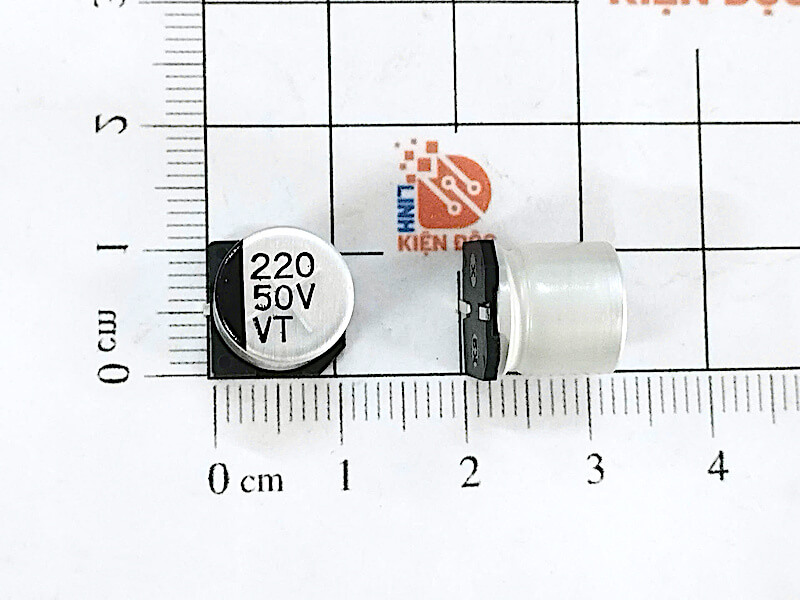

Tụ Nhôm 220uF 50V Kích Thước 10×10mm

Tụ nhôm 220uF 50V 10×10mm là tụ điện hóa nhôm dùng để lọc nguồn, giảm nhiễu và ổn định điện áp DC trong các mạch điện tử. Với điện dung 220µF và điện áp định mức 50V, linh kiện phù hợp cho nhiều mạch nguồn và mạch điều khiển cần khả năng tích trữ điện tích tương đối lớn trong kích thước nhỏ gọn.

Trên thị trường có cả loại tụ nhôm chân cắm (radial) và SMD với thông số 220µF/50V. Kích thước thực tế có thể dao động, chẳng hạn một số dòng SMD có đường kính 10mm và chiều cao khoảng 10,2–10,5mm.

Chức năng

Tụ nhôm 220uF 50V có các chức năng chính:

• Lọc nguồn DC, làm phẳng điện áp sau mạch chỉnh lưu.
• Giảm thành phần gợn sóng (ripple) trên đường nguồn.
• Hỗ trợ ổn định điện áp khi tải thay đổi.
• Tích trữ và cung cấp năng lượng trong thời gian ngắn.
• Khử nhiễu và dao động điện áp trong mạch nguồn.
• Có thể sử dụng để ghép hoặc tách tín hiệu trong một số mạch điện tử.

Tụ điện hóa nhôm thường được sử dụng rộng rãi trong các mạch nguồn DC nhờ điện dung lớn trong kích thước tương đối nhỏ.

Thông số kỹ thuật

Thông số	Giá trị
Loại linh kiện	Tụ điện hóa nhôm
Điện dung	220µF
Điện áp định mức	50VDC
Kích thước	10×10mm
Kiểu tụ	Tụ phân cực
Kiểu lắp	Tùy phiên bản: SMD hoặc chân cắm
Số chân	2 chân
Ứng dụng	Lọc nguồn, chống nhiễu, ổn định điện áp

Lưu ý: thông số như dung sai, dòng ripple, ESR và nhiệt độ hoạt động phụ thuộc vào hãng và series. Ví dụ, một dòng 220µF/50V kích thước 10×10,2mm có dung sai ±20%, ESR 0,18Ω và dòng ripple 0,67A; trong khi các dòng khác có thông số khác.

Ứng dụng

Tụ nhôm 220uF 50V có thể được sử dụng trong:

• Mạch nguồn DC.
• Mạch nguồn adapter.
• Bo mạch điều khiển.
• Mạch khuếch đại âm thanh.
• Thiết bị điện tử dân dụng.
• Mạch lọc sau cầu diode chỉnh lưu.
• Mạch DC-DC và các tầng nguồn.
• Mạch cần giảm ripple và nhiễu nguồn.

Ưu điểm

• Điện dung 220µF đáp ứng tốt nhu cầu lọc nguồn.
• Điện áp định mức 50V, phù hợp với nhiều đường nguồn DC.
• Kích thước 10×10mm nhỏ gọn, thuận tiện bố trí trên PCB.
• Có khả năng tích trữ năng lượng và hỗ trợ ổn định điện áp.
• Phù hợp để thay thế tụ có cùng điện dung, điện áp và kích thước khi các thông số còn lại đáp ứng yêu cầu mạch.

Lưu ý khi sử dụng

Đây là tụ điện hóa có phân cực, vì vậy cần lắp đúng cực (+/−). Không nên sử dụng tụ trên mức điện áp định mức 50V.

Khi thay thế tụ, ngoài 220µF – 50V – 10×10mm, nên kiểm tra thêm ESR, dòng ripple, nhiệt độ hoạt động và khoảng cách chân nếu đây là vị trí quan trọng trong mạch nguồn. Các tụ cùng điện dung và điện áp nhưng khác series có thể có khả năng chịu ripple và tuổi thọ khác nhau.
