1. Giới thiệu chung về tụ quạt CBB61 10uF 450V 4 chân Smiler

Tụ quạt CBB61 10uF 450V 4 chân Smiler là loại tụ điện xoay chiều chuyên dùng trong các thiết bị quạt điện và động cơ điện một pha. Sản phẩm có chức năng tạo độ lệch pha giữa các cuộn dây động cơ, hỗ trợ quá trình khởi động và duy trì hoạt động ổn định của thiết bị.

Tụ CBB61 Smiler có điện dung 10uF (10µF), điện áp định mức 450VAC, được thiết kế với 4 chân kết nối, thuận tiện cho việc đấu nối, lắp đặt và thay thế trong các hệ thống điện.

Sản phẩm phù hợp với các thiết bị như quạt công nghiệp, quạt thông gió, quạt hút, quạt làm mát và một số động cơ điện xoay chiều một pha có yêu cầu điện dung tương ứng.

Với cấu tạo dạng tụ màng không phân cực, CBB61 10uF 450V Smiler là lựa chọn phù hợp cho nhu cầu sửa chữa, bảo trì và thay thế tụ điện bị hư hỏng hoặc suy giảm điện dung.



2. Đặc điểm nổi bật của tụ quạt CBB61 Smiler 10uF 450V

• Thương hiệu: Smiler.
• Mã sản phẩm: CBB61.
• Loại linh kiện: Tụ điện chạy quạt và động cơ.
• Điện dung: 10uF (10µF).
• Điện áp định mức: 450VAC.
• Số chân kết nối: 4 chân.
• Sử dụng trong mạch điện xoay chiều AC.
• Công nghệ tụ màng polypropylene.
• Thiết kế không phân cực.
• Hỗ trợ tạo lệch pha cho động cơ một pha.
• Vỏ cách điện dạng hộp chữ nhật.
• Thuận tiện trong quá trình đấu nối và thay thế.
• Phù hợp với các thiết bị có yêu cầu điện dung 10uF.

3. Cấu tạo của tụ quạt CBB61 10uF 450V 4 chân Smiler

Tụ điện CBB61 Smiler được thiết kế theo cấu trúc tụ màng, bao gồm các thành phần chính:

Màng điện môi polypropylene: Là lớp vật liệu cách điện giữa các điện cực, giúp tụ điện tích trữ và trao đổi điện tích trong quá trình hoạt động.

Điện cực kim loại hóa: Được bố trí trên lớp màng điện môi, tạo thành các bản cực và hình thành giá trị điện dung của tụ.

Phần tử tụ điện: Thực hiện chức năng tạo lệch pha giữa dòng điện trong các cuộn dây động cơ.

Vỏ tụ cách điện: Bảo vệ các thành phần bên trong, hạn chế tác động cơ học và hỗ trợ quá trình lắp đặt.

Bốn chân kết nối: Giúp đấu nối tụ điện với mạch điện của thiết bị. Đối với tụ CBB61 một giá trị điện dung có 4 chân, thông thường hai chân được nối chung vào một cực và hai chân còn lại nối chung vào cực kia.

Vật liệu bảo vệ bên trong: Giúp cố định phần tử tụ điện và duy trì kết cấu trong quá trình vận hành.

Khi lắp đặt cần kiểm tra sơ đồ chân thực tế vì cách bố trí các chân kết nối có thể khác nhau giữa các phiên bản sản phẩm.

4. Thông số kỹ thuật tụ quạt CBB61 10uF 450V 4 chân Smiler

Thông số	Giá trị
Tên sản phẩm	Tụ quạt CBB61 Smiler
Thương hiệu	Smiler
Mã sản phẩm	CBB61
Loại tụ	Tụ điện chạy động cơ
Điện dung	10uF (10µF)
Điện áp định mức	450VAC
Số chân	4 chân
Loại điện áp	Xoay chiều AC
Công nghệ	Tụ màng
Vật liệu điện môi	Polypropylene
Phân cực	Không phân cực
Kiểu dáng	Dạng hộp chữ nhật
Chức năng	Tạo lệch pha cho động cơ
Ứng dụng	Quạt điện, động cơ một pha
Tình trạng	Theo sản phẩm thực tế

Lưu ý: Dung sai điện dung, nhiệt độ hoạt động, tần số định mức và các chứng nhận an toàn cần được xác nhận theo thông tin in trên thân tụ Smiler hoặc tài liệu kỹ thuật của nhà sản xuất.

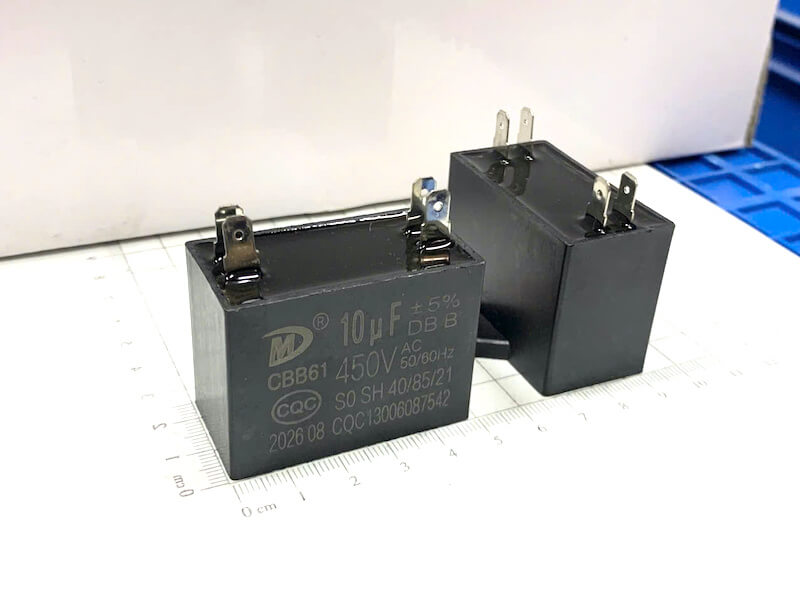

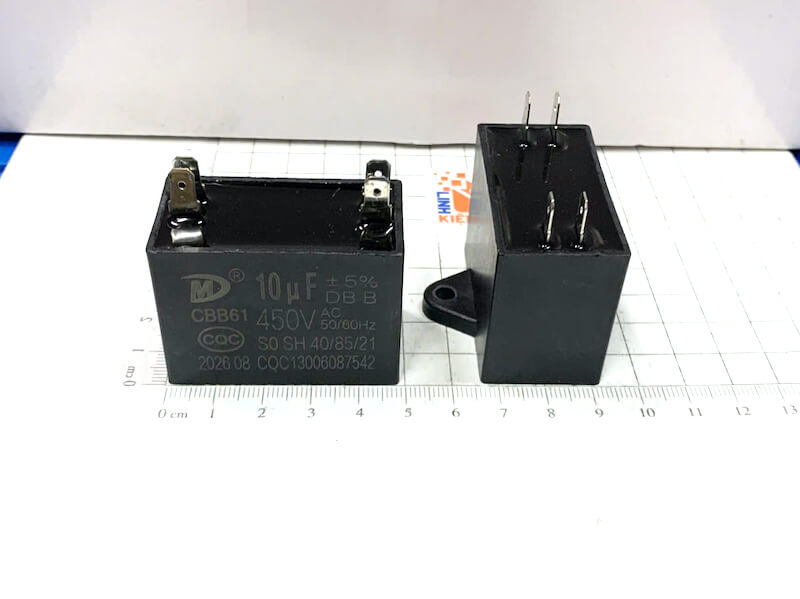

5. Kích thước và kiểu dáng tụ CBB61 Smiler 10uF 450V

Tụ quạt CBB61 Smiler 10uF 450V có thiết kế dạng hộp chữ nhật, phù hợp để lắp đặt trong thân quạt, hộp điện hoặc khoang chứa linh kiện của động cơ.

Đặc điểm bên ngoài gồm:

• Thân tụ hình hộp chữ nhật.
• Vỏ cách điện bảo vệ phần tử tụ bên trong.
• Có 4 chân kết nối điện.
• Trên thân thường có thông tin thương hiệu, điện dung và điện áp.
• Thiết kế thuận tiện cho việc lắp đặt và thay thế.
• Phù hợp với các thiết bị có không gian lắp đặt tương ứng.

Kích thước chiều dài, chiều rộng, chiều cao và khoảng cách giữa các chân có thể thay đổi tùy theo phiên bản sản phẩm.

Khi thay thế tụ cũ, cần kiểm tra kích thước thực tế để đảm bảo tụ mới lắp vừa vị trí và không ảnh hưởng đến các linh kiện xung quanh.

6. Nguyên lý hoạt động của tụ quạt CBB61 10uF

Tụ quạt CBB61 10uF hoạt động dựa trên khả năng tích trữ và trao đổi điện tích khi được cấp nguồn điện xoay chiều.

Trong động cơ điện một pha sử dụng tụ chạy, tụ điện được mắc nối tiếp với cuộn dây phụ nhằm tạo ra sự lệch pha giữa dòng điện trong cuộn dây chính và cuộn dây phụ.

Sự lệch pha này giúp hình thành từ trường quay, tạo mô-men cần thiết để động cơ khởi động và duy trì chuyển động.

Khi tụ điện bị suy giảm điện dung hoặc hư hỏng, thiết bị có thể xuất hiện các hiện tượng:

• Quạt quay yếu hoặc quay chậm.
• Quạt khó khởi động.
• Động cơ phát ra tiếng ù.
• Quạt không tự quay khi cấp điện.
• Tốc độ quay không ổn định.
• Động cơ nóng bất thường.
• Quạt phải được tác động bằng tay mới bắt đầu quay.

Những dấu hiệu này cũng có thể xuất phát từ cuộn dây, bạc đạn hoặc nguồn điện, vì vậy cần kiểm tra để xác định chính xác nguyên nhân.

7. Ứng dụng của tụ quạt CBB61 10uF 450V 4 chân Smiler

Tụ CBB61 Smiler 10uF 450V được sử dụng trong các thiết bị có động cơ xoay chiều một pha với yêu cầu điện dung tương ứng.

Một số ứng dụng phổ biến gồm:

• Quạt công nghiệp.
• Quạt thông gió.
• Quạt hút gió.
• Quạt làm mát thiết bị.
• Quạt điện có công suất phù hợp.
• Động cơ điện một pha sử dụng tụ chạy.
• Hệ thống thông gió dân dụng và công nghiệp.
• Thiết bị làm mát sử dụng động cơ xoay chiều.
• Sửa chữa và bảo trì quạt điện.
• Thay thế tụ điện bị hư hỏng hoặc suy giảm điện dung.

Việc sử dụng cần đảm bảo đúng điện dung, điện áp và sơ đồ đấu nối theo yêu cầu của thiết bị.

8. Ưu điểm của tụ quạt CBB61 Smiler 10uF 450V

Điện dung 10uF: Phù hợp với các động cơ được thiết kế sử dụng tụ điện có điện dung tương ứng.

Điện áp định mức 450VAC: Đáp ứng yêu cầu của nhiều mạch động cơ xoay chiều trong giới hạn cho phép.

Thiết kế 4 chân: Thuận tiện trong quá trình đấu nối và thay thế theo sơ đồ của thiết bị.

Công nghệ tụ màng: Phù hợp với các ứng dụng tụ chạy động cơ sử dụng nguồn điện xoay chiều.

Không phân cực: Giúp sử dụng trong mạch AC theo đúng chức năng thiết kế.

Kiểu dáng dạng hộp: Thuận tiện bố trí trong thân quạt hoặc hộp điện.

Thương hiệu Smiler: Giúp người mua nhận diện và lựa chọn đúng dòng sản phẩm cần thay thế.

9. Lưu ý khi sử dụng và thay thế tụ quạt CBB61 Smiler

Khi lựa chọn và thay thế tụ CBB61 10uF 450V 4 chân Smiler cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Xả điện tích còn lại trong tụ bằng phương pháp an toàn.
• Lựa chọn đúng điện dung 10uF theo yêu cầu của động cơ.
• Đảm bảo điện áp định mức phù hợp với thiết bị.
• Kiểm tra sơ đồ đấu nối của 4 chân.
• Không mặc định cả 4 chân là 4 cực độc lập.
• Không sử dụng tụ hóa phân cực để thay thế tụ chạy động cơ AC.
• Kiểm tra kích thước và khoảng cách chân trước khi lắp đặt.
• Đảm bảo đầu nối chắc chắn và cách điện tốt.
• Không sử dụng tụ bị nứt vỏ, phồng hoặc có dấu hiệu cháy.
• Kiểm tra tình trạng động cơ nếu thiết bị vẫn hoạt động bất thường sau khi thay tụ.

Đặc biệt, không nên tự ý tăng hoặc giảm điện dung của tụ khi chưa xác định được yêu cầu kỹ thuật của động cơ. Sử dụng sai điện dung có thể ảnh hưởng đến dòng điện, mô-men và nhiệt độ vận hành.

10. Kết luận

Tụ quạt CBB61 10uF 450V 4 chân Smiler là linh kiện điện tử có chức năng tạo lệch pha, hỗ trợ khởi động và duy trì hoạt động của động cơ điện một pha.

Với điện dung 10uF, điện áp định mức 450VAC và thiết kế 4 chân kết nối, sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế tụ điện trong các thiết bị quạt có thông số tương ứng.

Khi lựa chọn tụ CBB61 Smiler, cần kiểm tra chính xác điện dung, điện áp, sơ đồ chân và kích thước để đảm bảo khả năng tương thích và vận hành an toàn.
