1. Giới thiệu chung về tụ quạt CBB61 3.5uF 450VAC 2 chân Smiler

là loại tụ điện xoay chiều được sử dụng trong các thiết bị quạt điện và động cơ điện một pha. Sản phẩm có chức năng tạo độ lệch pha giữa các cuộn dây động cơ, giúp hỗ trợ quá trình khởi động và duy trì hoạt động ổn định của quạt.

Tụ CBB61 Smiler có điện dung 3.5uF (3,5µF), điện áp định mức 450VAC, thiết kế 2 chân kết nối, phù hợp với các mạch điện sử dụng tụ chạy động cơ.

Sản phẩm được ứng dụng trong các thiết bị như quạt trần, quạt đứng, quạt treo tường, quạt thông gió, quạt hút và những động cơ điện xoay chiều một pha có yêu cầu điện dung tương ứng.

Với cấu tạo tụ màng polypropylene không phân cực, CBB61 3.5uF 450VAC Smiler phù hợp với nhu cầu sửa chữa, bảo trì và thay thế tụ quạt bị hư hỏng hoặc suy giảm điện dung.

2. Đặc điểm nổi bật của tụ quạt CBB61 Smiler 3.5uF

• Thương hiệu: Smiler.
• Mã sản phẩm: CBB61.
• Loại linh kiện: Tụ điện chạy quạt.
• Điện dung: 3.5uF (3,5µF).
• Điện áp định mức: 450VAC.
• Số chân kết nối: 2 chân.
• Sử dụng trong mạch điện xoay chiều AC.
• Công nghệ tụ màng polypropylene.
• Thiết kế không phân cực.
• Hỗ trợ tạo lệch pha cho động cơ một pha.
• Vỏ cách điện dạng hộp chữ nhật.
• Thuận tiện cho việc đấu nối và thay thế.
• Phù hợp với các thiết bị sử dụng tụ có điện dung 3.5uF.

3. Cấu tạo của tụ quạt CBB61 3.5uF 450VAC 2 chân Smiler

Tụ điện CBB61 Smiler được chế tạo từ các thành phần chính nhằm đáp ứng yêu cầu làm việc trong mạch điện xoay chiều.

Màng điện môi polypropylene: Là lớp vật liệu cách điện giữa các điện cực, giúp tụ điện tích trữ và trao đổi điện tích trong quá trình hoạt động.

Điện cực kim loại hóa: Được bố trí trên lớp màng điện môi, tạo thành các bản cực và hình thành giá trị điện dung của tụ.

Phần tử tụ điện: Thực hiện chức năng tạo lệch pha giữa dòng điện trong các cuộn dây động cơ.

Vỏ tụ cách điện: Bảo vệ các thành phần bên trong, hạn chế tác động cơ học và hỗ trợ lắp đặt.

Hai chân kết nối: Là hai đầu điện cực của tụ điện, được sử dụng để kết nối với mạch điện của động cơ. Do tụ không phân cực nên không cần phân biệt cực dương và cực âm khi đấu nối.

Vật liệu bảo vệ bên trong: Giúp cố định phần tử tụ và duy trì kết cấu trong quá trình vận hành.

Cấu tạo tụ màng giúp linh kiện phù hợp với các ứng dụng sử dụng điện xoay chiều theo đúng thông số thiết kế.

4. Thông số kỹ thuật tụ quạt CBB61 3.5uF 450VAC 2 chân Smiler

Thông số	Giá trị
Tên sản phẩm	Tụ quạt CBB61 Smiler
Thương hiệu	Smiler
Mã sản phẩm	CBB61
Loại tụ	Tụ điện chạy động cơ
Điện dung	3.5uF (3,5µF)
Điện áp định mức	450VAC
Số chân	2 chân
Loại điện áp	Xoay chiều AC
Công nghệ	Tụ màng
Vật liệu điện môi	Polypropylene
Phân cực	Không phân cực
Kiểu dáng	Dạng hộp chữ nhật
Chức năng	Tạo lệch pha cho động cơ
Ứng dụng	Quạt điện, động cơ một pha
Thương hiệu sản phẩm	Smiler

Lưu ý: Dung sai điện dung, nhiệt độ hoạt động, tần số định mức và cấp an toàn cần được xác nhận theo thông số in trên thân tụ hoặc tài liệu kỹ thuật của nhà sản xuất.

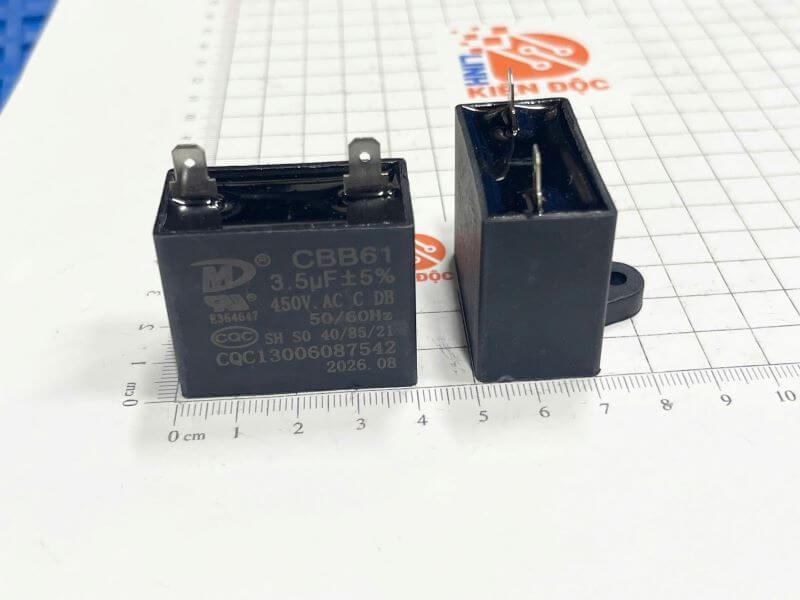

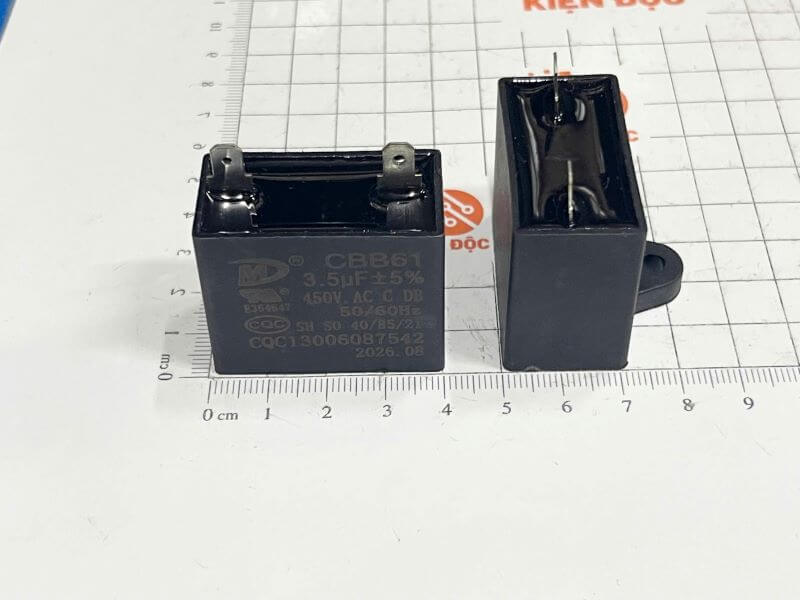

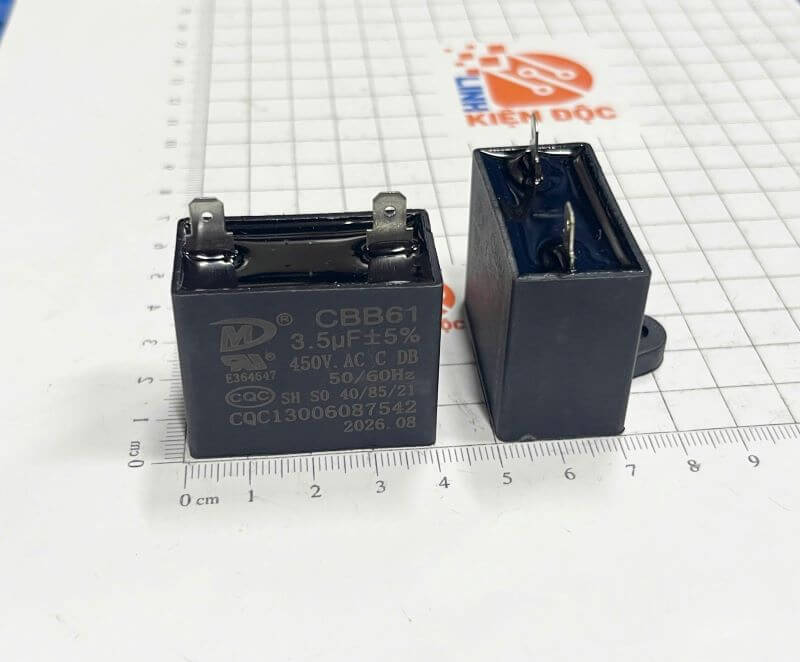

5. Kích thước và kiểu dáng tụ CBB61 Smiler 3.5uF 450VAC

Tụ quạt CBB61 Smiler 3.5uF 450VAC có thiết kế dạng hộp chữ nhật nhỏ gọn, phù hợp để lắp đặt trong thân quạt hoặc hộp điện.

Đặc điểm bên ngoài gồm:

• Thân tụ hình hộp chữ nhật.
• Vỏ được chế tạo từ vật liệu cách điện.
• Có 2 chân kết nối điện.
• Bề mặt thường in mã CBB61, điện dung, điện áp và thương hiệu Smiler.
• Thiết kế gọn gàng, thuận tiện khi thay thế.
• Phù hợp với không gian lắp đặt của nhiều loại quạt điện.

Kích thước chiều dài, chiều rộng, chiều cao và khoảng cách giữa hai chân có thể thay đổi tùy theo phiên bản sản phẩm.

Khi thay thế, cần kiểm tra kích thước thực tế để đảm bảo tụ lắp vừa vị trí cũ và hai chân kết nối phù hợp với mạch điện.

6. Nguyên lý hoạt động của tụ quạt CBB61 3.5uF

Tụ quạt CBB61 hoạt động dựa trên khả năng tích trữ và trao đổi điện tích khi được cấp nguồn điện xoay chiều.

Trong động cơ quạt một pha sử dụng tụ chạy, tụ điện được mắc nối tiếp với cuộn dây phụ để tạo ra sự lệch pha giữa dòng điện trong cuộn dây chính và cuộn dây phụ.

Sự lệch pha này giúp hình thành từ trường quay, tạo mô-men cần thiết để động cơ khởi động và tiếp tục vận hành.

Khi tụ điện bị suy giảm điện dung hoặc hư hỏng, quạt có thể xuất hiện các hiện tượng như:

• Quạt quay yếu hoặc quay chậm.
• Quạt khó khởi động.
• Quạt không tự quay khi cấp điện.
• Động cơ phát tiếng ù.
• Tốc độ quay không ổn định.
• Phải dùng tay tác động cánh quạt mới quay.
• Động cơ nóng bất thường.

Những hiện tượng này cũng có thể do hư hỏng cuộn dây, bạc đạn hoặc nguồn điện, vì vậy cần kiểm tra để xác định đúng nguyên nhân.

7. Ứng dụng của tụ quạt CBB61 3.5uF 450VAC 2 chân Smiler

Tụ điện CBB61 Smiler 3.5uF 450VAC được sử dụng trong các thiết bị có động cơ xoay chiều một pha phù hợp.

Một số ứng dụng gồm:

• Quạt trần.
• Quạt đứng.
• Quạt treo tường.
• Quạt bàn.
• Quạt thông gió.
• Quạt hút gió.
• Quạt làm mát thiết bị.
• Một số động cơ điện một pha.
• Sửa chữa và bảo trì quạt điện.
• Thay thế tụ quạt bị hư hỏng hoặc suy giảm điện dung.

Việc sử dụng cần đảm bảo điện dung, điện áp và kiểu kết nối phù hợp với thiết kế của từng loại động cơ.

8. Ưu điểm của tụ quạt CBB61 Smiler 3.5uF 450VAC

Điện dung 3.5uF: Phù hợp với các động cơ quạt được thiết kế sử dụng tụ có điện dung tương ứng.

Điện áp định mức 450VAC: Đáp ứng yêu cầu của nhiều mạch động cơ xoay chiều trong giới hạn cho phép.

Thiết kế 2 chân: Giúp đấu nối đơn giản và thuận tiện khi thay thế.

Không phân cực: Không cần phân biệt cực dương và cực âm khi đấu nối.

Kích thước nhỏ gọn: Thuận tiện bố trí trong thân quạt hoặc hộp điện.

Thương hiệu Smiler: Giúp người mua dễ dàng nhận diện và lựa chọn đúng sản phẩm cần thay thế.

9. Lưu ý khi sử dụng và thay thế tụ quạt CBB61 Smiler

Khi lựa chọn và thay thế tụ CBB61 3.5uF 450VAC 2 chân Smiler cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Xả điện tích còn lại trong tụ bằng phương pháp an toàn.
• Chọn đúng điện dung 3.5uF theo yêu cầu của động cơ.
• Đảm bảo điện áp định mức phù hợp với thiết bị.
• Kiểm tra chính xác vị trí đấu nối hai chân.
• Không sử dụng tụ hóa phân cực để thay thế tụ chạy động cơ AC.
• Kiểm tra kích thước và khoảng cách chân trước khi lắp đặt.
• Đảm bảo đầu nối chắc chắn và cách điện tốt.
• Không sử dụng tụ bị nứt vỏ, phồng hoặc có dấu hiệu cháy.
• Kiểm tra động cơ nếu quạt vẫn hoạt động bất thường sau khi thay tụ.

Đặc biệt, không nên tự ý thay đổi điện dung của tụ khi chưa xác định được yêu cầu kỹ thuật của động cơ. Việc sử dụng sai điện dung có thể ảnh hưởng đến dòng điện, mô-men và nhiệt độ vận hành.

10. Kết luận

Tụ quạt CBB61 3.5uF 450VAC 2 chân Smiler là linh kiện điện tử có chức năng tạo lệch pha, hỗ trợ khởi động và duy trì hoạt động của động cơ quạt điện một pha.

Với điện dung 3.5uF, điện áp định mức 450VAC và thiết kế 2 chân kết nối, sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế tụ điện trong các thiết bị quạt có thông số tương ứng.

Khi lựa chọn tụ CBB61 Smiler, cần kiểm tra chính xác điện dung, điện áp, kiểu chân và kích thước để đảm bảo khả năng tương thích và vận hành an toàn.
