1. Giới thiệu chung về tụ quạt CBB61 450V 1.5uF 4 chân

Tụ quạt CBB61 450V 1.5uF 4 chân nhập khẩu là loại tụ điện xoay chiều thường được sử dụng trong các thiết bị quạt điện và động cơ một pha. Sản phẩm có chức năng tạo độ lệch pha giữa các cuộn dây của động cơ, hỗ trợ quá trình khởi động và duy trì hoạt động ổn định của quạt.

Tụ CBB61 có điện dung 1.5uF (1,5µF), điện áp định mức 450VAC, được thiết kế với 4 chân kết nối giúp thuận tiện trong quá trình đấu dây, lắp đặt và thay thế.

Sản phẩm thường được sử dụng trong quạt trần, quạt treo tường, quạt đứng, quạt thông gió và nhiều thiết bị sử dụng động cơ điện xoay chiều một pha.



2. Đặc điểm nổi bật của tụ quạt CBB61 450V 1.5uF

• Mã sản phẩm: CBB61.
• Loại linh kiện: Tụ điện chạy quạt.
• Điện dung: 1.5uF (1,5µF).
• Điện áp định mức: 450VAC.
• Số chân kết nối: 4 chân.
• Sử dụng điện xoay chiều AC.
• Thuộc dòng tụ màng dùng cho động cơ.
• Không phân cực, thuận tiện khi đấu nối.
• Hỗ trợ tạo lệch pha cho động cơ một pha.
• Thiết kế nhỏ gọn, dễ lắp đặt.
• Vỏ cách điện bảo vệ phần tử tụ bên trong.
• Phù hợp để sửa chữa và thay thế tụ quạt bị hỏng.
• Hàng nhập khẩu.

3. Cấu tạo của tụ quạt CBB61 450V 1.5uF 4 chân

Tụ CBB61 được chế tạo từ các thành phần chính sau:

Lớp màng điện môi: Thường sử dụng màng polypropylene có khả năng cách điện tốt, phù hợp với các ứng dụng tụ điện xoay chiều.

Lớp điện cực: Sử dụng màng kim loại hóa để hình thành hai bản cực của tụ điện, giúp tích trữ và phóng điện trong quá trình hoạt động.

Vỏ tụ: Được chế tạo từ vật liệu cách điện, có tác dụng bảo vệ phần tử tụ bên trong khỏi tác động cơ học và môi trường.

Vật liệu bảo vệ bên trong: Giúp cố định phần tử tụ và tăng độ ổn định cơ học trong quá trình sử dụng.

Bốn chân kết nối: Được bố trí để thuận tiện khi đấu dây vào mạch điện. Đối với loại tụ CBB61 một giá trị điện dung có 4 chân, thông thường mỗi cực điện được đưa ra hai chân kết nối.

Cần kiểm tra sơ đồ chân hoặc đo thông mạch trước khi đấu nối vì cách bố trí chân có thể khác nhau giữa các nhà sản xuất.

4. Thông số kỹ thuật tụ quạt CBB61 450V 1.5uF

Thông số	Giá trị
Tên sản phẩm	Tụ quạt CBB61
Loại tụ	Tụ điện chạy động cơ
Điện dung	1.5uF (1,5µF)
Điện áp định mức	450VAC
Số chân	4 chân
Loại điện áp	Xoay chiều AC
Phân cực	Không phân cực
Vật liệu điện môi	Màng polypropylene
Kiểu vỏ	Vỏ hộp cách điện
Chức năng	Tạo lệch pha, hỗ trợ vận hành động cơ
Ứng dụng	Quạt điện, động cơ một pha
Xuất xứ	Hàng nhập khẩu

Lưu ý: Dung sai điện dung, tần số định mức, cấp an toàn và nhiệt độ hoạt động cần được kiểm tra theo thông số in trên thân tụ hoặc tài liệu của nhà sản xuất.

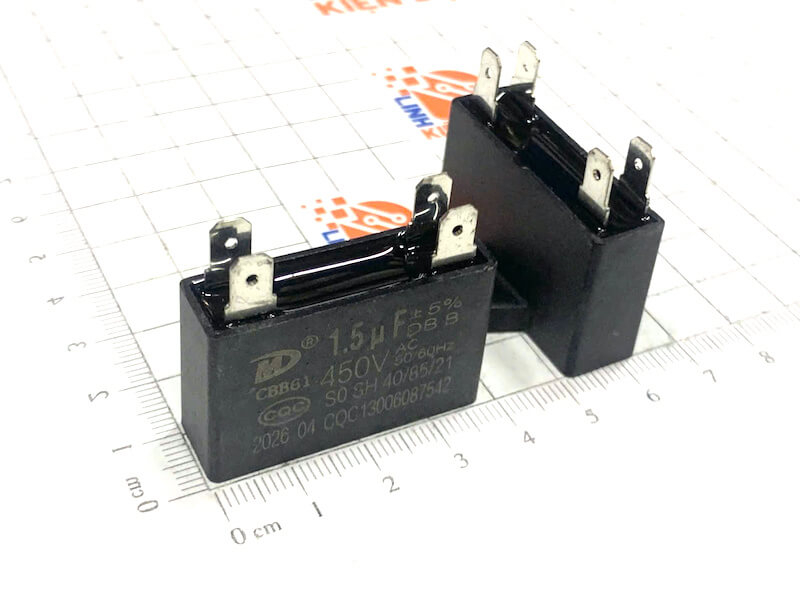

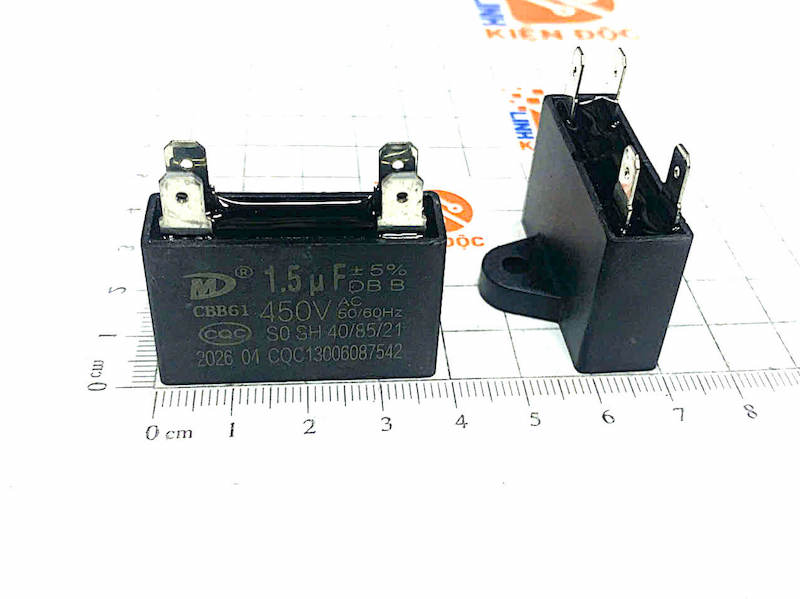

5. Kích thước và kiểu dáng tụ CBB61 450V 1.5uF

Tụ quạt CBB61 1.5uF 450V có thiết kế dạng hộp chữ nhật nhỏ gọn, phù hợp với không gian lắp đặt bên trong các thiết bị quạt điện.

Đặc điểm hình dáng gồm:

• Thân tụ dạng hộp chữ nhật.
• Vỏ cách điện.
• Bốn chân kết nối bố trí trên thân tụ.
• Trên bề mặt có thể in mã CBB61, điện dung và điện áp.
• Thiết kế thuận tiện để cố định trong hộp điện hoặc thân quạt.

Kích thước chiều dài, chiều rộng, chiều cao và khoảng cách chân có thể thay đổi tùy nhà sản xuất. Khi thay thế cần đối chiếu kích thước thực tế để đảm bảo tụ lắp vừa vị trí cũ.

6. Nguyên lý hoạt động của tụ quạt CBB61 1.5uF

Tụ quạt CBB61 hoạt động dựa trên khả năng tích trữ và trao đổi điện tích khi được cấp nguồn điện xoay chiều.

Trong động cơ quạt một pha, tụ điện được kết nối với cuộn dây phụ nhằm tạo ra sự lệch pha giữa dòng điện trong cuộn dây chính và cuộn dây phụ.

Sự lệch pha này giúp hình thành từ trường quay, tạo mô-men để động cơ khởi động và tiếp tục vận hành.

Khi tụ bị suy giảm điện dung hoặc hư hỏng, động cơ có thể gặp các hiện tượng:

• Quạt quay yếu hơn bình thường.
• Quạt khó khởi động.
• Quạt chỉ quay khi được tác động bằng tay.
• Tốc độ quay không ổn định.
• Động cơ phát tiếng ù nhưng không quay.
• Động cơ có thể nóng bất thường.

Những hiện tượng trên cũng có thể xuất phát từ nguyên nhân khác như bạc đạn, cuộn dây hoặc nguồn điện, vì vậy cần kiểm tra trước khi kết luận tụ bị hỏng.

7. Ứng dụng của tụ quạt CBB61 450V 1.5uF 4 chân

Tụ CBB61 được sử dụng phổ biến trong các thiết bị điện dân dụng và động cơ một pha có yêu cầu điện dung tương ứng.

Một số ứng dụng gồm:

• Quạt trần gia đình.
• Quạt treo tường.
• Quạt đứng.
• Quạt bàn.
• Quạt thông gió.
• Quạt hút gió.
• Quạt làm mát thiết bị.
• Một số động cơ điện xoay chiều một pha.
• Sửa chữa và thay thế tụ quạt bị suy giảm điện dung.

Khi lựa chọn tụ thay thế cần đảm bảo điện dung phù hợp với thiết kế của động cơ.

8. Ưu điểm của tụ quạt CBB61 450V 1.5uF

Điện áp định mức 450VAC: Phù hợp với các mạch động cơ xoay chiều có yêu cầu điện áp nằm trong giới hạn cho phép.

Điện dung 1.5uF: Đáp ứng các thiết bị quạt sử dụng tụ có giá trị điện dung tương ứng.

Thiết kế 4 chân: Thuận tiện cho việc đấu nối dây điện theo sơ đồ của thiết bị.

Không phân cực: Có thể sử dụng trong mạch điện xoay chiều theo đúng chức năng thiết kế.

Kích thước nhỏ gọn: Dễ bố trí trong thân quạt hoặc hộp điện.

Thuận tiện thay thế: Phù hợp với nhu cầu sửa chữa và bảo trì quạt điện gia đình.

9. Lưu ý khi sử dụng và thay thế tụ quạt CBB61

Khi thay thế tụ CBB61 cần chú ý:

• Ngắt hoàn toàn nguồn điện trước khi thao tác.
• Xả điện tích còn lại trong tụ bằng phương pháp an toàn.
• Chọn đúng điện dung 1.5uF.
• Sử dụng tụ có điện áp định mức bằng hoặc cao hơn tụ cũ, đồng thời phù hợp với thiết kế thiết bị.
• Kiểm tra đúng sơ đồ đấu nối 4 chân.
• Không mặc định cả 4 chân là 4 cực độc lập.
• Không sử dụng tụ DC phân cực để thay thế tụ chạy động cơ AC.
• Kiểm tra kích thước và vị trí lắp đặt.
• Đảm bảo các đầu nối chắc chắn, cách điện tốt.
• Không sử dụng tụ bị nứt vỏ, phồng hoặc có dấu hiệu cháy.
• Kiểm tra tình trạng động cơ nếu quạt vẫn hoạt động bất thường sau khi thay tụ.

Đặc biệt, không nên tự ý tăng điện dung từ 1.5uF lên giá trị lớn hơn khi chưa xác định được yêu cầu kỹ thuật của động cơ, vì có thể làm thay đổi dòng điện và gây nóng cuộn dây.

10. Kết luận

Tụ quạt CBB61 450V 1.5uF 4 chân nhập khẩu là linh kiện điện tử được sử dụng để tạo lệch pha, hỗ trợ khởi động và duy trì hoạt động của động cơ quạt điện một pha.

Với điện dung 1.5uF, điện áp định mức 450VAC và thiết kế 4 chân kết nối, sản phẩm phù hợp với nhu cầu sửa chữa, bảo trì và thay thế tụ điện trong các thiết bị quạt có thông số tương ứng.

Khi lựa chọn tụ CBB61, cần kiểm tra chính xác điện dung, điện áp, sơ đồ chân và kích thước để đảm bảo khả năng tương thích và vận hành an toàn.
