TX2-24V Relay 2A 24VDC 8 chân

Giới thiệu chung

TX2-24V là relay tín hiệu 2 tiếp điểm chuyển đổi (DPDT) được thiết kế cho các ứng dụng đóng cắt tải nhỏ, điều khiển tín hiệu và cách ly mạch điện. Relay sử dụng cuộn dây điều khiển điện áp 24VDC, có kích thước nhỏ gọn và được đóng gói dạng cắm 8 chân, phù hợp với nhiều thiết bị điện tử, viễn thông và điều khiển công nghiệp.

Đặc điểm

• Relay tín hiệu 2 tiếp điểm chuyển đổi (2 Form C – DPDT).
• Điện áp cuộn dây hoạt động 24VDC.
• Khả năng đóng cắt tải lên đến 2A.
• Độ nhạy cao, tiêu thụ công suất thấp.
• Độ tin cậy và tuổi thọ cơ khí cao.
• Kích thước nhỏ gọn, dễ dàng lắp đặt trên bo mạch.
• Khả năng cách ly tốt giữa mạch điều khiển và mạch tải.

Cấu tạo

Relay TX2-24V gồm các thành phần chính:

• Cuộn dây điện từ 24VDC.
• Lõi từ và phần ứng chuyển động.
• Hai bộ tiếp điểm chuyển đổi độc lập (DPDT).
• Vỏ nhựa bảo vệ cách điện.
• 8 chân kết nối ra ngoài.

Thông số kỹ thuật

• Mã sản phẩm: TX2-24V
• Loại relay: DPDT (2 Form C)
• Điện áp cuộn dây: 24VDC
• Dòng tải tối đa: 2A
• Điện áp đóng cắt tối đa: 220VAC hoặc 30VDC
• Số chân: 8 chân
• Điện trở cách điện cao
• Nhiệt độ làm việc: -40°C đến +70°C (tùy phiên bản)

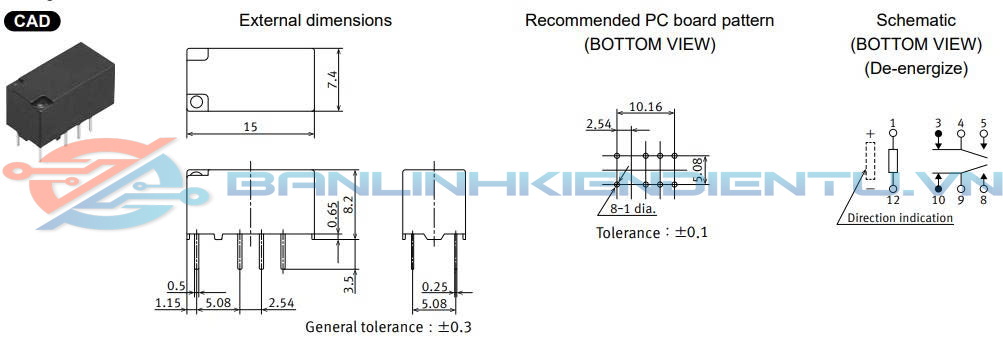

Kích thước

Ứng dụng

• Mạch điều khiển tự động.
• Thiết bị viễn thông.
• Hệ thống báo động và an ninh.
• Thiết bị đo lường điện tử.
• Bộ điều khiển PLC.
• Mạch chuyển đổi tín hiệu.
• Thiết bị công nghiệp và dân dụng.

Kết luận

TX2-24V là relay tín hiệu 8 chân sử dụng cuộn dây 24VDC với cấu hình tiếp điểm DPDT và khả năng đóng cắt tải 2A. Nhờ kích thước nhỏ gọn, độ tin cậy cao và khả năng cách ly tốt, relay này được sử dụng rộng rãi trong các hệ thống điều khiển, tự động hóa và thiết bị điện tử yêu cầu chuyển mạch tín hiệu chính xác.

Xem thêm các mã Relay 24V khác tại đây

Datasheet
