TYN840 Thyristor SCR 40A 800V TO-220

Mô tả Thyristor TYN840

• TYN840 là một loại thiết bị bán dẫn công suất cao thuộc nhóm Thyristor công suất. Nó được sản xuất bởi hãng STMicroelectronics và được sử dụng để điều khiển động cơ, điều khiển áp suất, ánh sáng, nhiệt độ, điều khiển tốc độ và các ứng dụng điện tử công suất khác.
• Thyristor này có điện áp chịu được lên đến 800V và dòng điện chịu đựng tối đa là 40A. Nó có khả năng chịu được điện áp lên đến 1500V trong khoảng thời gian ngắn, và được thiết kế để hoạt động ở nhiệt độ cao lên đến 125 độ C. Thiết bị này có ba lớp cách nhiệt để bảo vệ người sử dụng và thiết bị khác trong trường hợp xảy ra sự cố.
• Thyristor này là một sản phẩm công nghệ tiên tiến và được sử dụng rộng rãi trong các ứng dụng công nghiệp và điện tử công suất.

Đặc tính thông số kỹ thuật TYN840

• Điện áp chịu được lên đến 800V
• Dòng điện chịu đựng tối đa là 40A
• Điện áp kích hoạt cổng: từ 1.5V đến 2.5V
• Dòng kích hoạt cổng: 100mA
• Điện trở kích hoạt cổng: từ 50Ω đến 100Ω
• Điện áp cắt: lớn hơn hoặc bằng 800V
• Dòng rò: nhỏ hơn hoặc bằng 10µA
• Điện áp rơi trạng thái dẫn: nhỏ hơn hoặc bằng 1.7V
• Dòng dẫn: từ 53A đến 66A
• Điện trở dẫn: 1.2mΩ

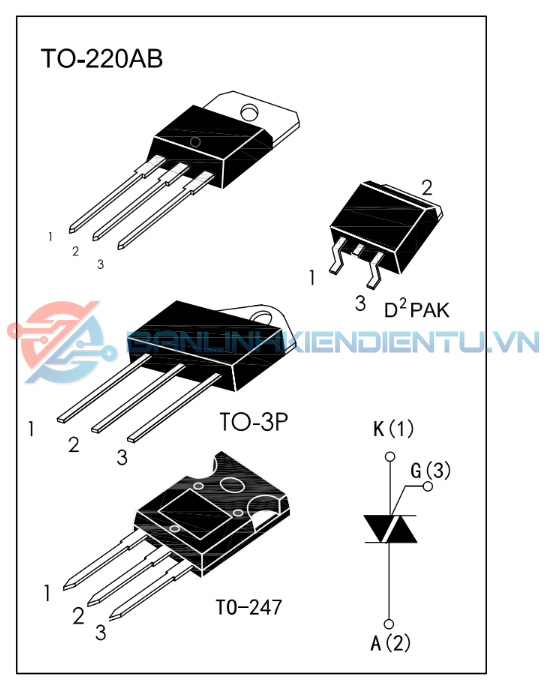

Sơ đồ chân TYN840

Sơ đồ chân của Thyristor TYN840 bao gồm 3 chân gồm Anode (A), Cathode (K) và Gate (G)

• Chân Anode (A) là chân dương của thiết bị, được kết nối với điện áp dương.
• Chân Cathode (K) là chân âm của thiết bị, được kết nối với điện áp âm.
• Chân Gate (G) là chân cổng, được sử dụng để điều khiển hoạt động của thiết bị.

Khi một xung điện áp được đến chân Gate, nó sẽ kích hoạt thiết bị và cho phép dòng điện chạy qua chân Anode và Cathode. Khi xung điện áp được loại bỏ khỏi chân Gate, thiết bị sẽ vẫn tiếp tục hoạt động cho đến khi dòng điện chạy qua nó giảm xuống đến một ngưỡng nhất định. Lúc này, thiết bị sẽ tự động ngắt dòng điện chạy qua và quay trở về trạng thái ban đầu.

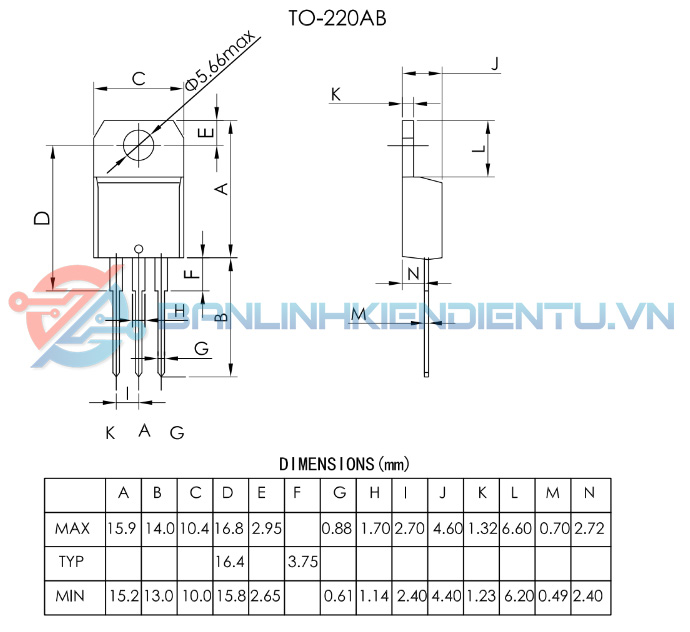

Kích thước TYN840

Các ứng dụng của TYN840

• Thyristor TYN840 là một thiết bị công suất cao và được sử dụng rộng rãi trong các ứng dụng điện tử và công nghiệp như:
• Điều khiển tốc độ và hướng quay của động cơ, bằng cách điều chỉnh dòng điện chạy qua động cơ.
• Điều khiển độ sáng của đèn, bằng cách điều chỉnh dòng điện chạy qua đèn.
• Điều khiển nhiệt độ của các thiết bị như lò nướng, lò vi sóng và máy sấy.
• Điều khiển áp suất của các thiết bị như máy nén khí và máy bơm.
• Các ứng dụng công nghiệp khác như hàn điện, điều khiển động cơ bơm và điều khiển quạt. Ngoài ra, nó còn được sử dụng trong các ứng dụng đóng cắt, chuyển đổi và tạo xung.

Xem thêm: Nhiều sản phẩm Thyristor khác tại đây

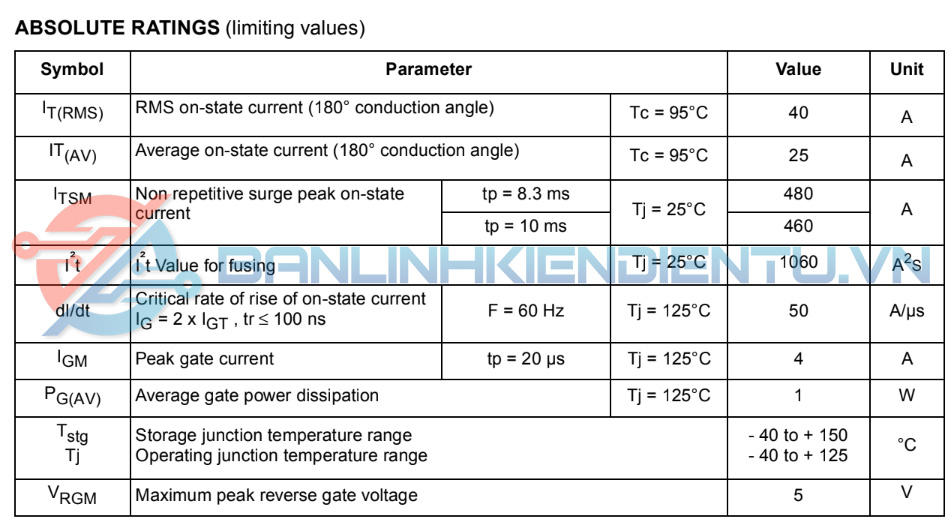

Datasheet TYN840
