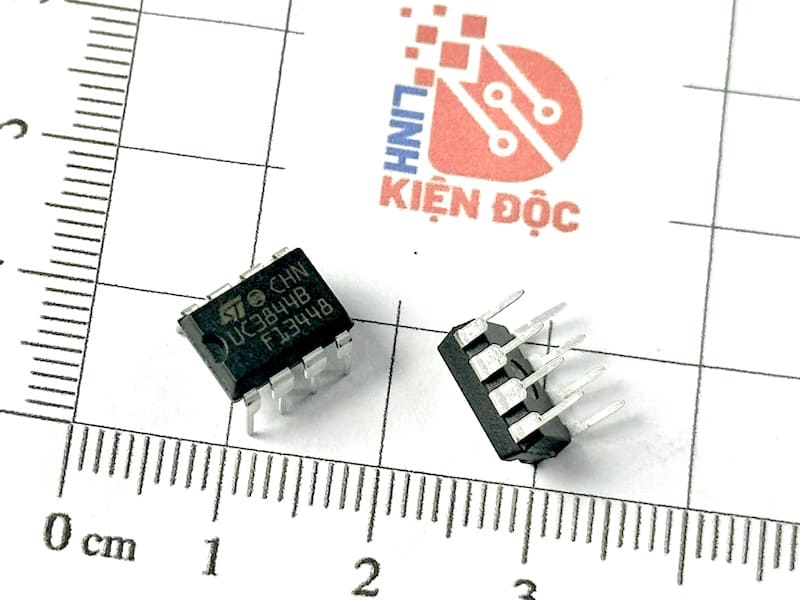

UC3844B, UC3844 IC chuyên dụng DIP-8

UC3844 – 16, UC3844BN, UC3844 thuộc sê-ri UC3844 có hiệu suất cao được cố định bộ điều khiển chế độ dòng điện tần số. Chúng được thiết kế đặc biệt cho các ứng dụng chuyển đổi Off − Line và cung cấp cho nhà thiết kế một giải pháp hiệu quả về chi phí với các thành phần bên ngoài tối thiểu. Các mạch tích hợp này có bộ tạo dao động, tham chiếu bù nhiệt độ, bộ khuếch đại lỗi khuếch đại cao, bộ so sánh cảm biến hiện tại và đầu ra cực totem dòng cao phù hợp lý tưởng để điều khiển MOSFET công suất, các tính năng bảo vệ bao gồm khóa điện áp tham chiếu và khóa điện áp tham chiếu từng bị trễ, giới hạn dòng điện theo chu kỳ, một chốt để đo xung đơn, và lật để làm tắt đầu ra khỏi mọi chu kỳ dao động khác, cho phép thời gian chết đầu ra được lập trình từ 50% đến 70%.

Đặc trưng của sản phẩm :

• Pb Packages gói miễn phí có sẵn
• Tần số dao động được đảm bảo ở 250 kHz
• Chế độ dòng hoạt động đến tần số chuyển đổi đầu ra 500 kHz
• Thời gian trễ đầu ra có thể điều chỉnh từ 50% đến 70%
• Chốt PWM cho chu kỳ − Bằng Giới hạn dòng điện theo chu kỳ
• Hiệu suất cực Totem dòng cao
• Khóa điện áp thấp với độ trễ
• Khởi động thấp và hoạt động dòng.

Thông số kĩ thuật :

Sơ đồ chân :
