US1M (UF4007 SMA) Diode chỉnh lưu 1A/1000V DO-214AC

Giới thiệu về US1M

US1M là một điốt chỉnh lưu silicon được thiết kế để sử dụng trong các ứng dụng điện tử công suất và các mạch nguồn. Điốt này nổi bật với khả năng chịu đựng điện áp cao và dòng điện lớn, giúp giảm thiểu tổn thất năng lượng và cải thiện hiệu suất trong các hệ thống điện. Với khả năng chịu đựng điện áp cao và dòng điện lớn, nó là lựa chọn tối ưu cho việc chuyển đổi và bảo vệ trong các mạch điện tử.

Đặc điểm nổi bật US1M

• Điện áp ngược tối đa: US1M có thể chịu đựng điện áp ngược tối đa lên tới 1.000V, phù hợp cho nhiều ứng dụng trong môi trường điện áp cao.
• Dòng điện định mức: Điốt này có khả năng xử lý dòng điện liên tục lên tới 1A, giúp đảm bảo hoạt động ổn định trong các mạch điện.
• Điện áp rơi thấp: US1M có điện áp rơi (forward voltage drop) thấp, thường khoảng 0.9V tại dòng 1A, giúp giảm tổn thất năng lượng trong quá trình hoạt động.
• Thời gian phục hồi nhanh: Điốt này có thời gian phục hồi nhanh, cho phép sử dụng trong các ứng dụng tần số cao mà không gặp phải hiện tượng tổn thất năng lượng quá lớn.

Thông số kỹ thuật US1M

• Điện áp ngược tối đa (V_R): 1.000V
• Dòng điện tối đa (I_F): 1A
• Điện áp rơi (V_F): Khoảng 0.9V tại 1A.
• Thời gian phục hồi: Khoảng 30 ns, cho phép sử dụng trong các mạch điện tần số cao.
• Nhiệt độ hoạt động: Có thể hoạt động trong khoảng nhiệt độ từ -55°C đến +150°C.

Ứng dụng US1M

• Chỉnh lưu trong nguồn điện: Thường được sử dụng trong các nguồn cung cấp điện để chuyển đổi điện AC thành điện DC.
• Bộ sạc pin: Điốt này có thể được sử dụng trong các mạch sạc để đảm bảo dòng điện chỉ chảy theo một chiều.
• Mạch bảo vệ: Sử dụng trong các mạch bảo vệ để ngăn chặn dòng ngược có thể gây hại cho các linh kiện khác.
• Thiết bị điện tử tiêu dùng: Thích hợp cho nhiều thiết bị điện tử tiêu dùng như máy tính, TV và các thiết bị gia dụng khác.

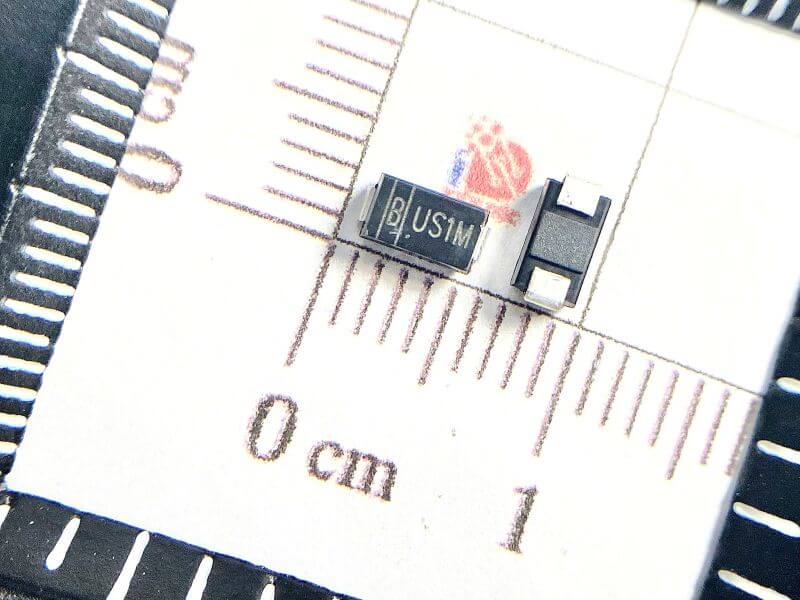

Kích thước US1M

Datasheet US1M
