VO3120-X007T, V03120 IC Chức Năng SOP-8

banlinhkiendientu.com là đơn vị chuyên cung cấp IC VO3120 với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu VO3120

VO3120 bao gồm một đèn LED được ghép nối quang học với một mạch tích hợp có tầng đầu ra công suất. Cái này bộ ghép quang phù hợp lý tưởng để điều khiển IGBT công suất và MOSFET được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Các dải điện áp hoạt động cao của giai đoạn đầu ra cung cấp điện áp truyền động được yêu cầu bởi các thiết bị điều khiển cổng. Các điện áp và dòng điện được cung cấp bởi bộ ghép quang này làm cho nó lý tưởng để điều khiển trực tiếp IGBT với xếp hạng lên tới 800 V/50 A. Đối với IGBT có xếp hạng cao hơn, VO3120 có thể được sử dụng để điều khiển một giai đoạn công suất rời rạc điều khiển Cổng IGBT.

Đặc trưng VO3120

• 2,5 Dòng điện đầu ra cực đại tối thiểu
• Từ chối chế độ chung tối thiểu 25 kV/μs (CMR) tại VCM = 1500 V
• ICC = dòng điện cung cấp tối đa 2,5 mA
• Khóa dưới điện áp (UVLO) với độ trễ
• Dải VCC hoạt động rộng: 15 V đến 32 V
• Độ méo độ rộng xung tối đa 0,2 μs
• Phạm vi nhiệt độ công nghiệp: – 40 °C đến 110 °C
• Điện áp đầu ra mức thấp tối đa 0,5 V (VOL)
• Lớp cách nhiệt tăng cường được định mức theo DIN EN 60747-5-2
• Tuân thủ Chỉ thị RoHS 2002/95/EC

Xem thêm: Các mã IC khác

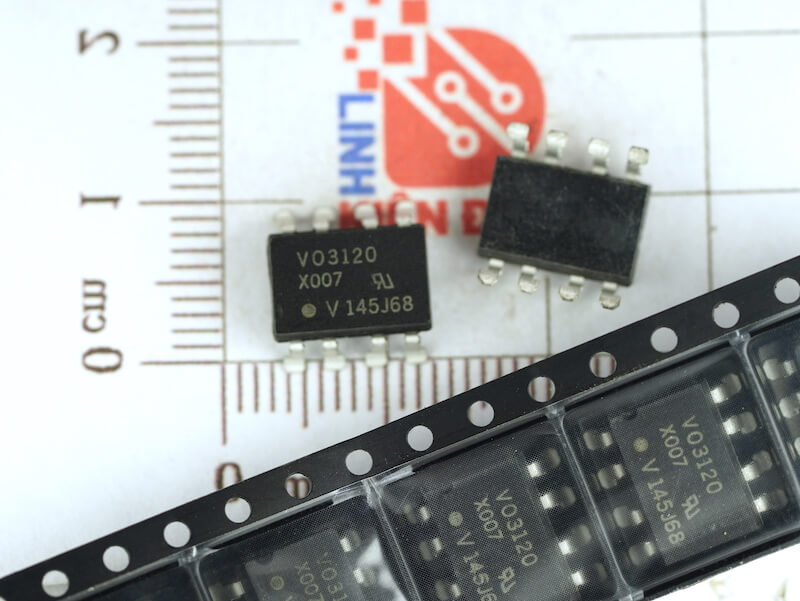

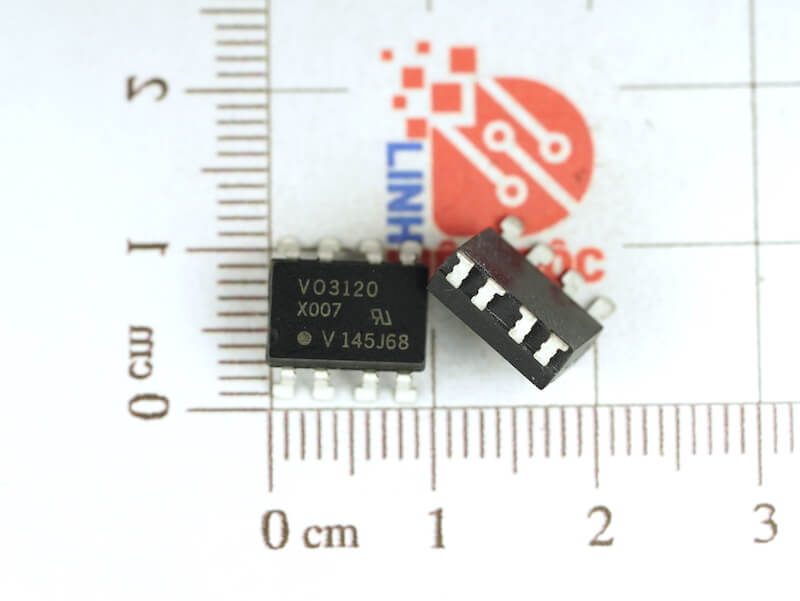

Hình ảnh thực tế IC VO3120

Sơ đồ chân VO3120

Thông số kỹ thuật của IC VO3120

Kích thước của IC VO3120

Datasheet VO3120
