VND7NV04 Mosfet Kênh-N 40V/6A TO-252

Giới thiệu về VND7NV04

VND7NV04 là một loại MOSFET tích hợp (Power MOSFET) thuộc dòng VIPower M0-3 do STMicroelectronics sản xuất. Đây là một MOSFET N-channel với mạch điều khiển tích hợp, được thiết kế để bảo vệ và điều khiển tải trong các ứng dụng ô tô và công nghiệp. VND7NV04 thường được sử dụng trong các mạch điều khiển tải cao như động cơ, đèn pha, và các thiết bị khác trong xe ô tô. VND7NV04 là một MOSFET thông minh tích hợp các mạch bảo vệ và điều khiển. Khi áp dụng điện áp đến cổng (gate), nó sẽ điều khiển dòng điện qua kênh dẫn giữa cực thoát (drain) và cực nguồn (source). Nhờ các mạch bảo vệ tích hợp, nó có thể tự động tắt nếu phát hiện tình trạng quá nhiệt hoặc quá tải, giúp bảo vệ hệ thống và linh kiện khỏi hư hỏng. VND7NV04 là một MOSFET tích hợp đa năng và hiệu quả, phù hợp với nhiều ứng dụng đòi hỏi điều khiển dòng điện lớn và khả năng bảo vệ mạnh mẽ.

Đặc trưng kỹ thuật

• Bảo vệ tích hợp: VND7NV04 có các tính năng bảo vệ tích hợp như bảo vệ quá tải, bảo vệ quá nhiệt, và ngắn mạch. Điều này giúp bảo vệ cả MOSFET và tải được điều khiển khỏi các tình huống bất thường.
• Điện trở kênh dẫn thấp: Với Rds(on) khoảng 0.04 Ohm, MOSFET này giúp giảm thiểu tổn thất điện năng, đảm bảo hiệu suất cao khi điều khiển tải.
• Tính năng điều khiển dễ dàng: Có thể điều khiển trực tiếp từ các vi điều khiển hoặc các mạch logic mà không cần mạch khuếch đại cổng.
• Chịu tải tốt: Dòng dẫn liên tục lên đến 6A, phù hợp với các ứng dụng yêu cầu dòng điện cao trong xe hơi và công nghiệp.
• Bảo vệ tích hợp: Giúp bảo vệ MOSFET và hệ thống khỏi các lỗi như quá tải, ngắn mạch, và quá nhiệt, kéo dài tuổi thọ thiết bị.
• Hiệu suất cao: Điện trở kênh dẫn thấp giúp giảm thiểu tổn thất năng lượng và nhiệt độ khi MOSFET đang hoạt động.
• Điều khiển dễ dàng: Có thể điều khiển trực tiếp từ các mạch điều khiển thông dụng mà không cần mạch điều khiển phức tạp.

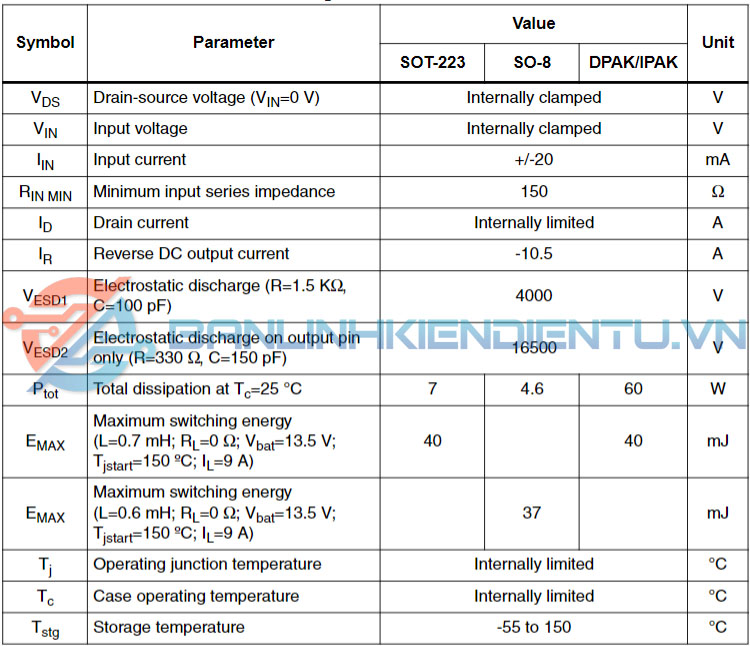

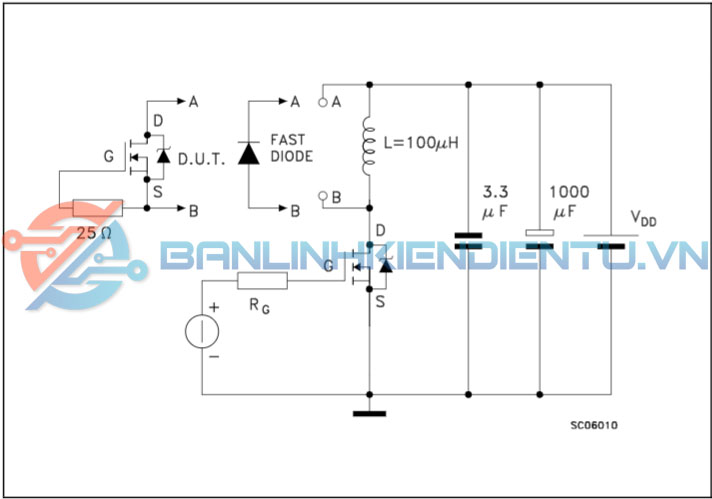

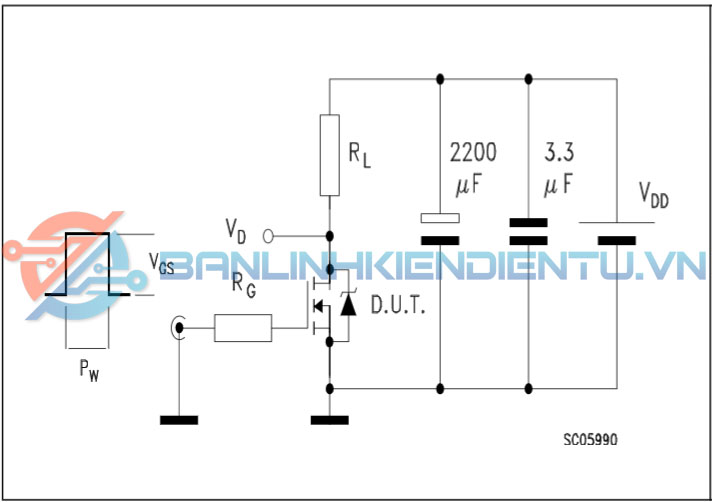

Thông số kỹ thuật

• Loại MOSFET: N-Channel
• Điện áp cực thoát – cực nguồn (Vds): 40V
• Dòng dẫn liên tục (Id): 25A tại nhiệt độ 25°C
• Điện áp điều khiển cổng (Vgs): 5V (tối đa 20V)
• Điện trở kênh dẫn (Rds(on)): 0.04 Ohm khi Vgs = 5V
• Công suất tiêu tán (Pd): 96W tại nhiệt độ môi trường 25°C
• Bảo vệ tích hợp: Bảo vệ quá tải, quá nhiệt, ngắn mạch, bảo vệ cổng và tắt tự động khi phát hiện lỗi.

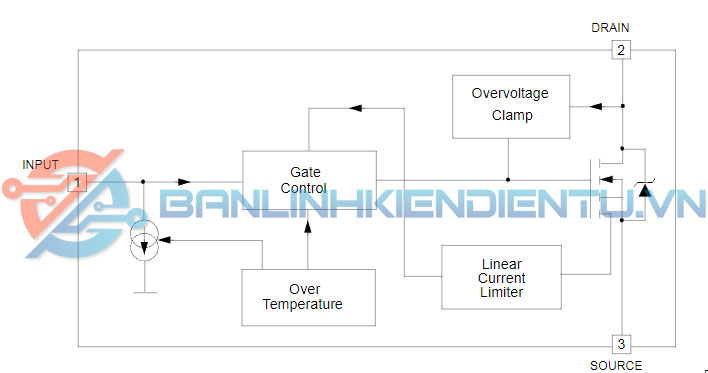

Sơ đồ khối

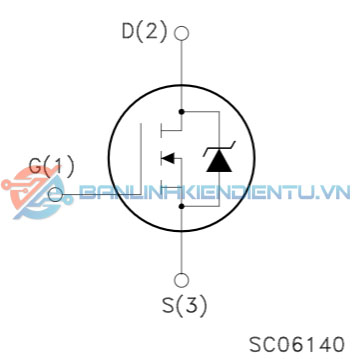

Sơ đồ cấu tạo

Ứng dụng

• Điều khiển động cơ: Dùng trong các hệ thống điều khiển động cơ trong ô tô, nơi yêu cầu dòng điện lớn và bảo vệ hệ thống khỏi các lỗi như quá tải hoặc ngắn mạch.
• Điều khiển chiếu sáng: Sử dụng để điều khiển đèn pha, đèn hậu, và các thiết bị chiếu sáng khác trong xe hơi.
• Mạch bảo vệ và chuyển mạch: Được sử dụng trong các ứng dụng công nghiệp yêu cầu khả năng chịu tải cao và bảo vệ tích hợp.
• Hệ thống HVAC trong ô tô: Điều khiển các bộ phận như quạt, máy nén trong hệ thống điều hòa không khí.

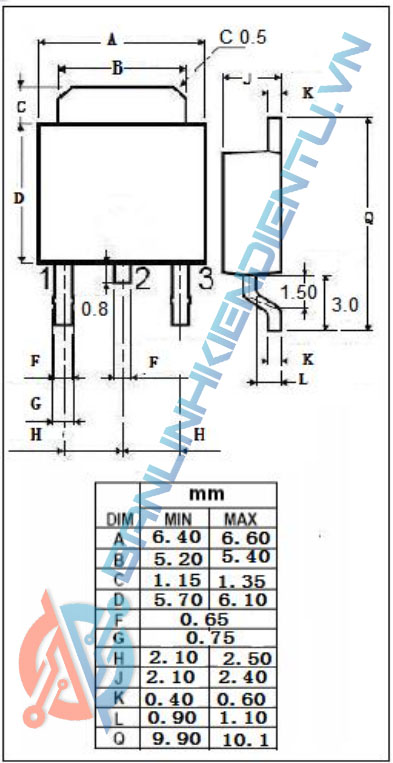

Kích thước VND7NV04

Xem thêm: Các mã Mosfet khác

Datasheet VND7NV04
