W343V ACPL-W343V Opto SOP-6

ACPL-W343 có đèn LED AlGaAs, được ghép nối quang học với mạch tích hợp có tầng đầu ra nguồn. Bộ ghép quang này phù hợp để điều khiển IGBT và MOSFET công suất được sử dụng trong các ứng dụng biến tần điều khiển động cơ. Dải điện áp hoạt động cao của giai đoạn đầu ra cung cấp điện áp điều khiển theo yêu cầu của các thiết bị điều khiển cổng. Điện áp và dòng điện đầu ra cực đại cao được cung cấp bởi bộ ghép quang này làm cho nó phù hợp để điều khiển trực tiếp IGBT với định mức lên tới 1200 V / 200 A. Đối với IGBT có định mức cao hơn, bộ ghép quang này có thể được sử dụng để điều khiển một giai đoạn nguồn riêng biệt điều khiển IGBT cổng. ACPL-W343 có điện áp cách điện cao nhất VIORM = 1140 Vpeak theo tiêu chuẩn IEC/EN/DIN EN 60747-5-2.

Dòng điện đầu ra cực đại: 4.0A

Dòng điện đầu ra cực đại tối thiểu: 3.0A

Độ trễ lan truyền tối đa: 200ns

Chênh lệch độ trễ lan truyền tối đa: 100ns

Dòng điện cung cấp tối đa: ICC = 3.0mA

Phạm vi VCC hoạt động rộng: 15 to 30 V

Phạm vi nhiệt độ công nghiệp: -40° C to 105° C

Ứng dụng Opto ACPL-W343V

Ổ đĩa cổng IGBT/MOSFET

Truyền động động cơ AC và DC không chổi than

Biến tần năng lượng tái tạo

Biến tần công nghiệp

Chuyển đổi nguồn điện

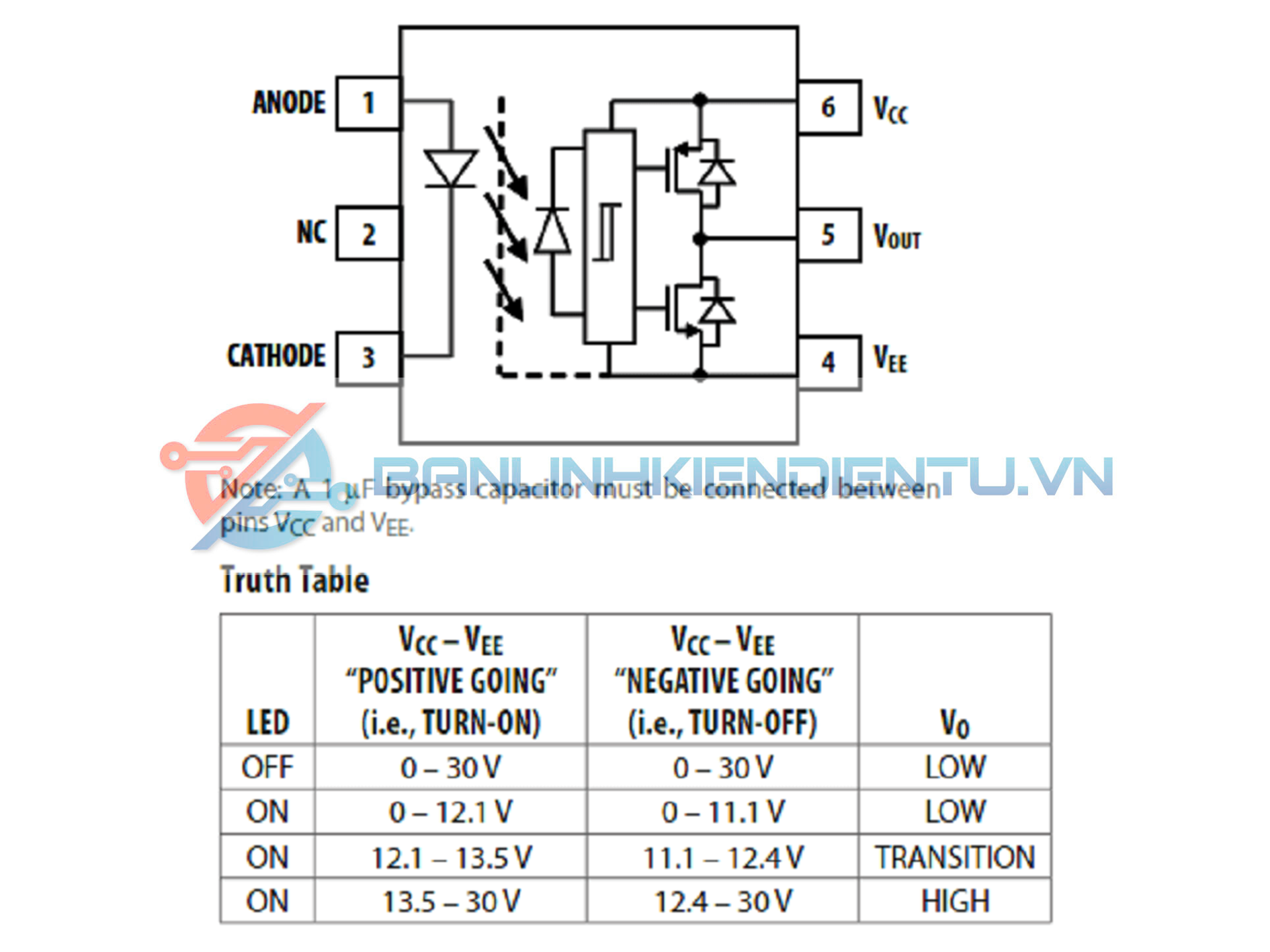

Sơ đồ mạch của Opto W343V

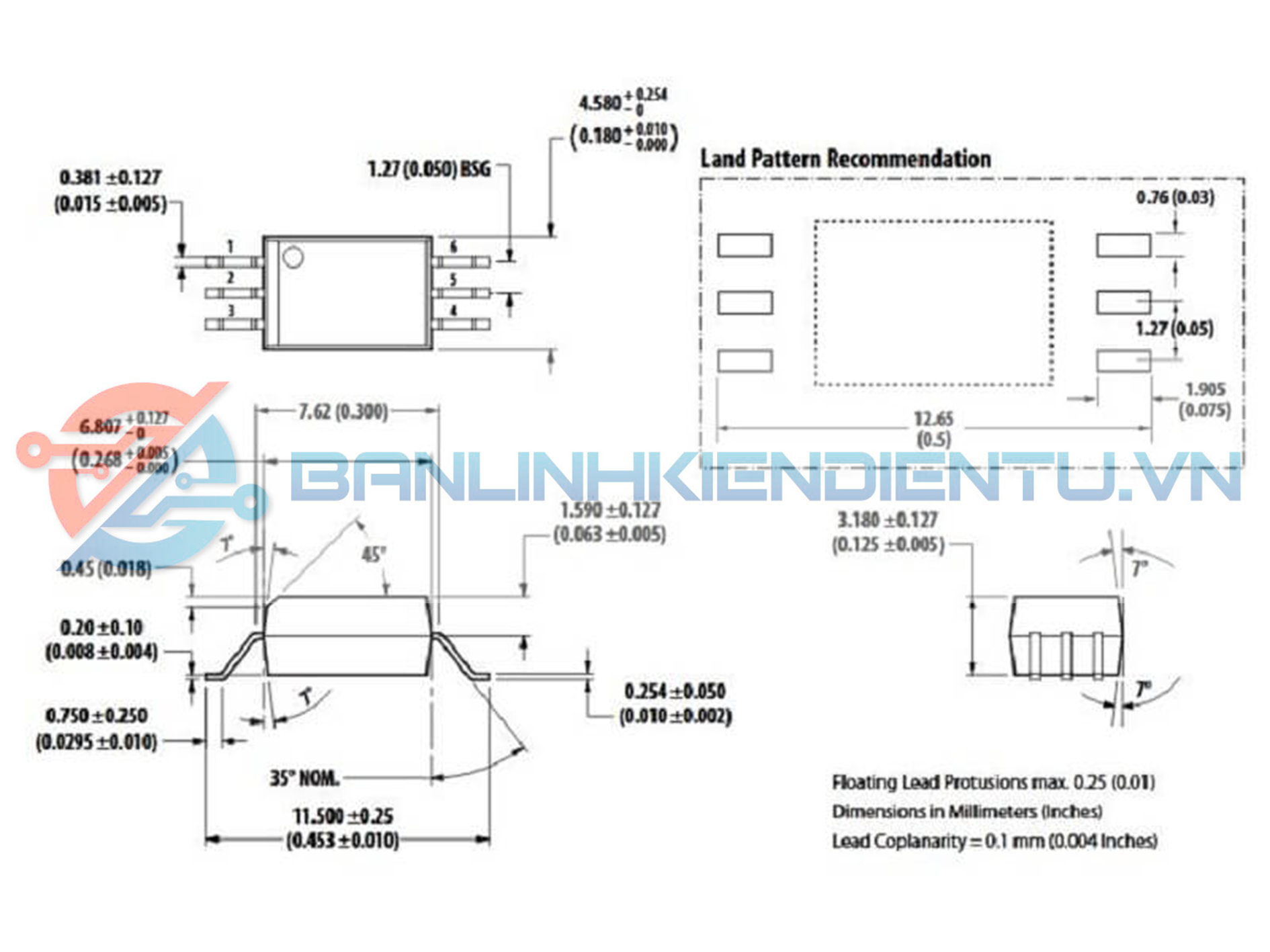

Kích thước Opto ACPL-W343V

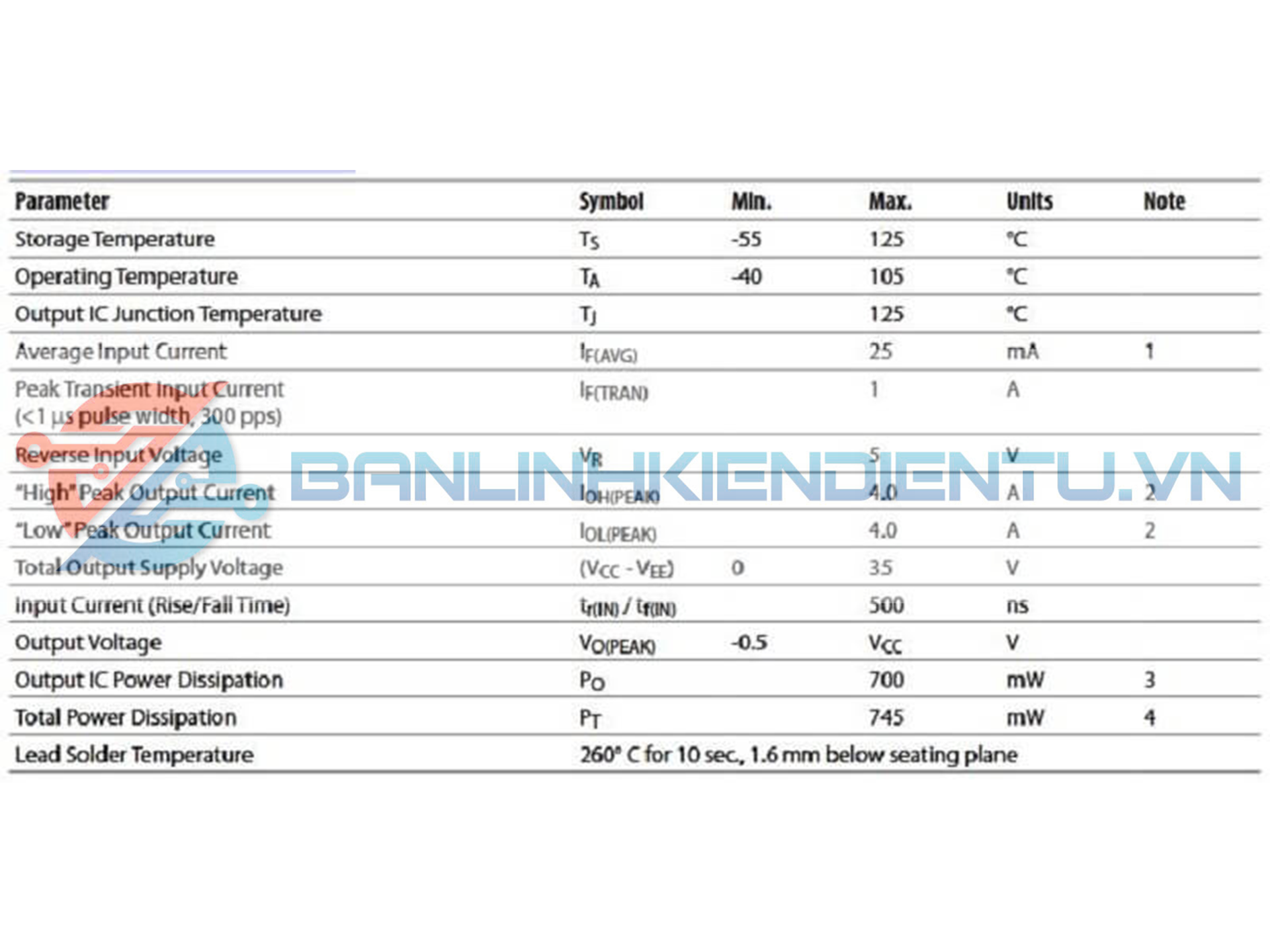

Bảng thông số ACPL-W343V
