W61L, ACPL-W61L Opto SOP-6

• ACPL-W61L là bộ ghép quang kỹ thuật số kết hợp đi-ốt phát quang AlGaAs (LED) và bộ tách sóng quang tích hợp độ lợi cao. Bộ ghép quang tiêu thụ điện năng thấp, dòng IDD tối đa 1,3 mA trên mỗi kênh theo nhiệt độ. Với dòng điện LED chuyển tiếp thấp tới 1,6 mA, hầu hết các bộ vi xử lý có thể điều khiển trực tiếp đèn LED.
• Tấm chắn Faraday bên trong cung cấp thông số kỹ thuật miễn nhiễm tạm thời chế độ chung được đảm bảo ở mức 20 kV/µs.
• Đạt được khả năng cách ly mạch AC và DC tối đa trong khi vẫn duy trì khả năng tương thích TTL/CMOS.
• Đầu ra CMOS của bộ ghép quang được điều khiển tốc độ xoay và được thiết kế để cho phép kiểm soát thời gian tăng và giảm trong phạm vi điện dung tải rộng.
• ACPL-W61L hoạt động ở cả điện áp nguồn 3,3V và 5V với hiệu suất AC và DC được đảm bảo từ –40°C đến +105°C.
• Bộ ghép quang công suất thấp này phù hợp cho các ứng dụng giao diện logic tốc độ cao.

Đặc trưng kỹ thuật ACPL-W61L

• Dòng IDD thấp: tối đa 1,3 mA/kênh
• Dòng điện đầu vào thấp: 1,6 mA
• Đầu ra được kiểm soát tốc độ quay tích hợp
• Loại bỏ chế độ chung (CMR) tối thiểu 20 kV/µs ở VCM = 1000V
• Tốc độ cao: tối thiểu 10 MBd
• Hiệu suất AC và DC được đảm bảo ở nhiệt độ rộng: –40°C đến +105°C

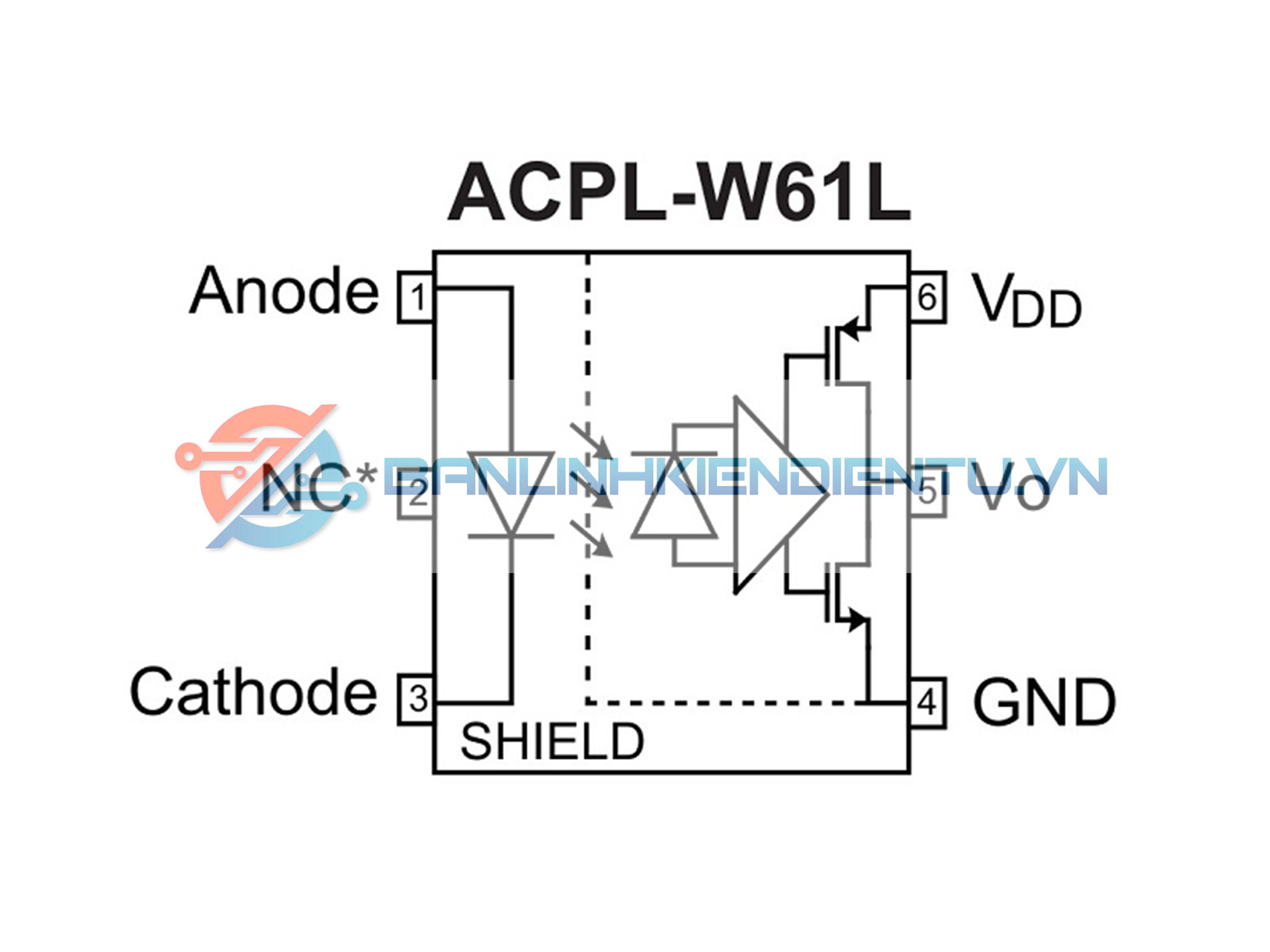

Sơ đồ cấu tạo ACPL-W61L

Các ứng dụng ACPL-W61L

• Giao diện truyền thông: RS485, CANBus và I2C
• Giao diện hệ thống vi xử lý
• Cách ly kỹ thuật số cho bộ chuyển đổi A/D và D/A

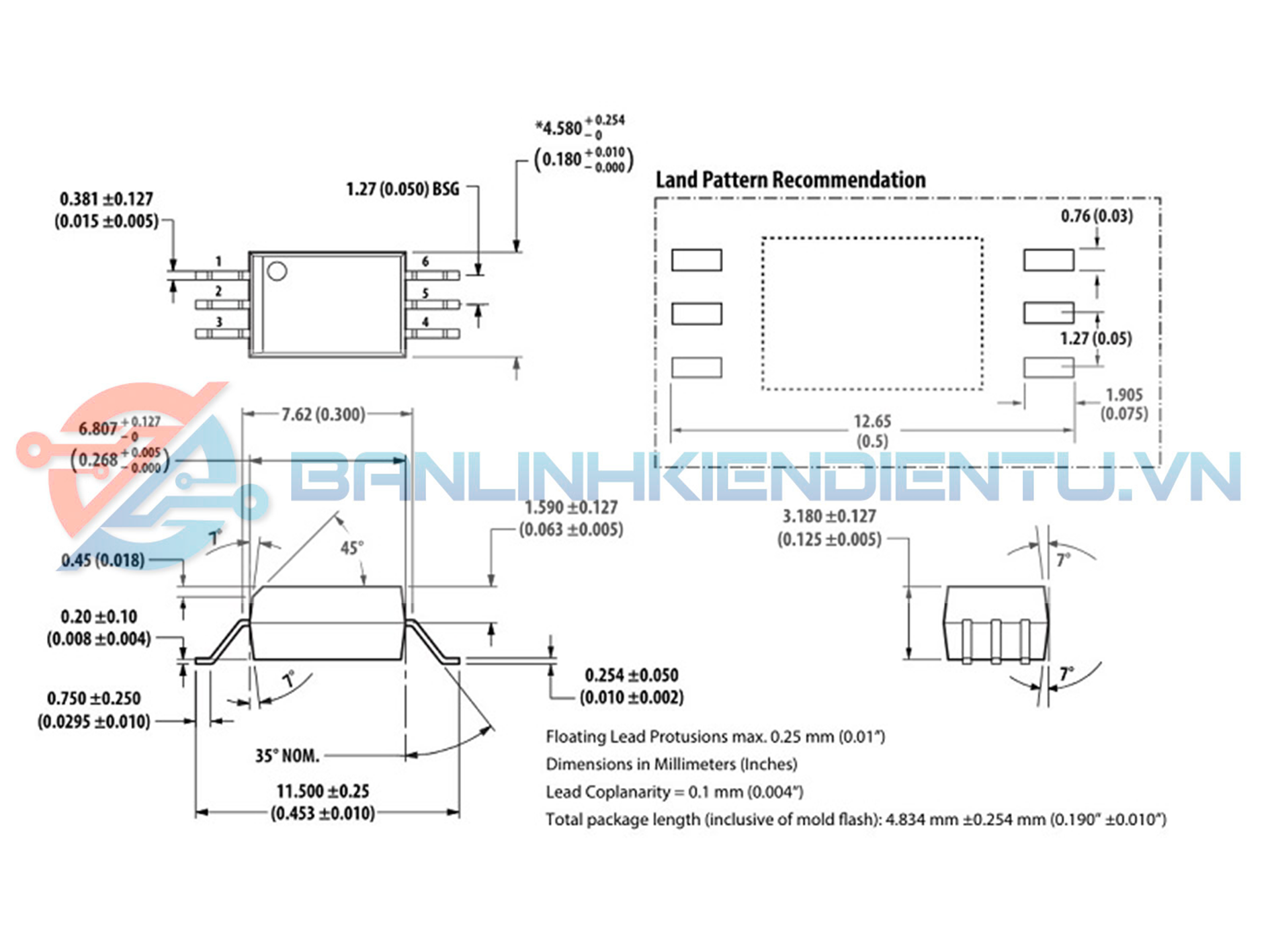

Kích thước ACPL-W61L

Xem thêm các OPTO khác tại đây

Datasheet ACPL-W61L
