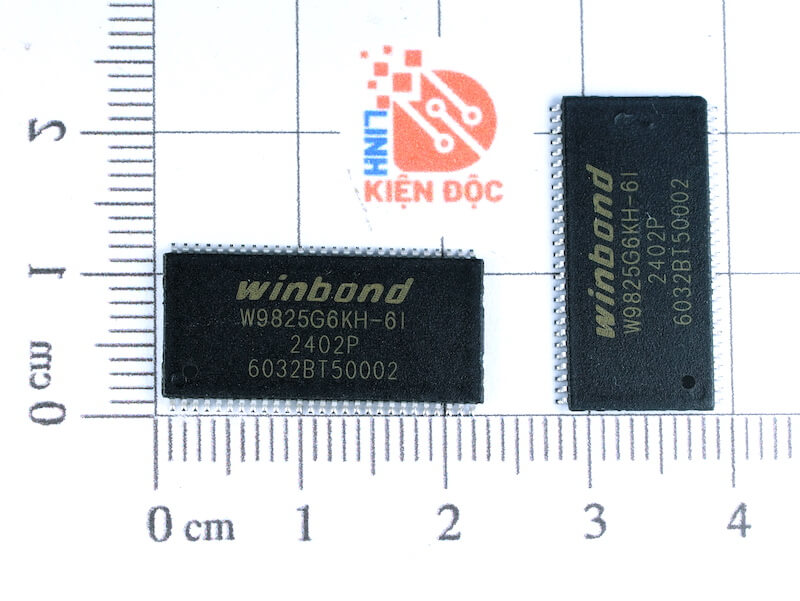

W9825G6KH-6I IC SDRAM Winbond 256Mbit 166MHz TSOPII-54

1. Giới thiệu chung

W9825G6KH-6I là IC bộ nhớ SDRAM 256Mbit (tương đương 32MB) của Winbond, hoạt động ở tần số 166MHz, giao tiếp Parallel, đóng gói TSOPII-54. Đây là loại DRAM volatile, được sử dụng rộng rãi trong các thiết bị cần băng thông cao, xử lý dữ liệu nhanh như hệ thống nhúng ARM, FPGA, router, thiết bị hiển thị, camera IP và module đồ họa.

Các phiên bản

Sơ đồ các chân

Sơ đồ khối

2. Thông số kỹ thuật chính

• Loại bộ nhớ: Volatile

• Định dạng: SDRAM – DRAM đồng bộ

• Dung lượng: 256Mbit (32MB)

• Tổ chức bộ nhớ: 16M x 16

• Giao diện: Parallel (song song)

• Tần số hoạt động: 166 MHz

• Access Time: 5 ns

• Điện áp hoạt động: 3.0V – 3.6V

• Nhiệt độ hoạt động: -40°C đến +85°C (Industrial Grade – I)

• Loại chân: Surface-mount (SMD)

• Đóng gói: TSOPII-54 (10.16mm width)

3. Đặc điểm nổi bật của W9825G6KH-6I

• Băng thông cao, phù hợp cho hệ thống cần xử lý dữ liệu nhanh.

• Tổ chức 16M x 16, tối ưu cho CPU 32-bit, ARM Cortex và FPGA.

• Điện áp 3.0–3.6V, tương thích phần lớn bo mạch nhúng hiện nay.

• Tốc độ truy xuất 5ns, giảm độ trễ khi truy xuất khối dữ liệu lớn.

• Nhiệt độ công nghiệp (-40°C ~ +85°C) giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt.

• Đóng gói TSOPII-54, dễ hàn, phù hợp thiết kế mạch mật độ cao.

4. Ứng dụng tiêu biểu

W9825G6KH-6I được tích hợp trong nhiều dòng thiết bị yêu cầu tốc độ xử lý lớn như:

• Hệ thống nhúng ARM / STM32 / i.MX

• FPGA Xilinx, Altera, Lattice

• Thiết bị mạng: router, switch, modem

• Camera IP, đầu ghi hình, xử lý hình ảnh

• Máy in, máy scan, thiết bị công nghiệp

• Bộ điều khiển LCD, bộ xử lý đồ họa 2D

• Thiết bị IoT cần lưu dữ liệu tốc độ cao

5. Ưu điểm khi sử dụng IC SDRAM Winbond

• Hiệu năng ổn định, độ trễ thấp

• Tương thích rộng với nhiều dòng MCU/FPGA

• Chất lượng công nghiệp, hoạt động bền bỉ

• Giá thành cạnh tranh so với các hãng Micron / Samsung

• Dễ tìm linh kiện thay thế cùng họ W9825G6

6. Thông số đóng gói (Package)

• Package: TSOP II – 54 pins

• Pitch: Fine-pitch, phù hợp mạch mật độ cao

• Kích thước: chuẩn 10.16mm (0.400″)

• Kiểu chân: Surface Mount (SMD)

Datasheet
