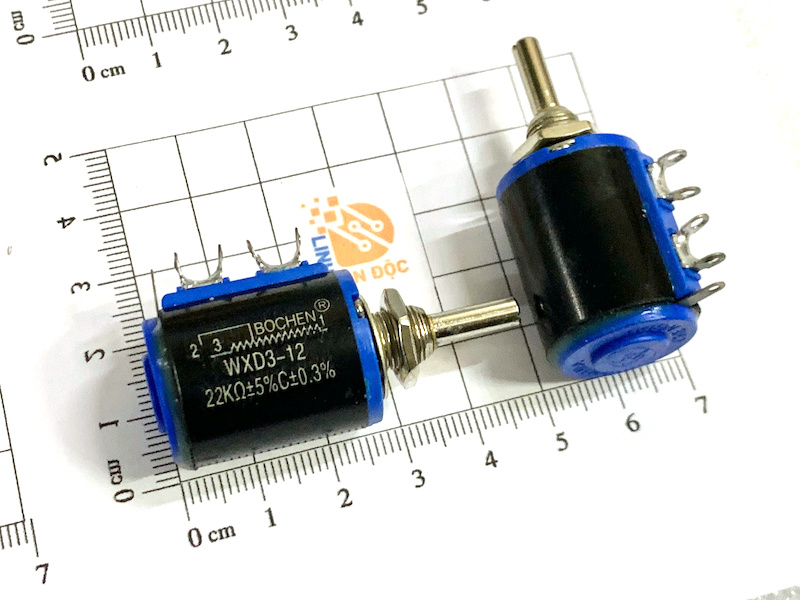

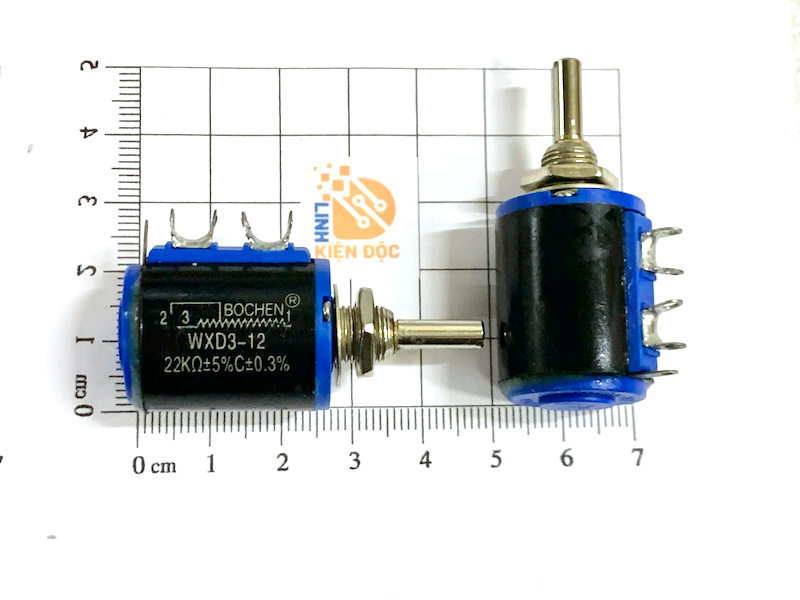

WXD3-12-22K Biến trở chính xác 2W 22K

Giới thiệu chung

Biến trở chính xác WXD3-12-22K là loại biến trở dây quấn đa vòng (Wirewound Precision Potentiometer) có giá trị điện trở 22kΩ và công suất 2W, được thiết kế để điều chỉnh điện trở với độ chính xác và độ ổn định cao trong các mạch điện tử, thiết bị đo lường và hệ thống điều khiển. Nhờ cơ cấu 10 vòng quay, sản phẩm cho phép tinh chỉnh điện áp, dòng điện hoặc tín hiệu một cách mượt mà, giúp giảm sai số và nâng cao hiệu quả hiệu chỉnh so với các loại biến trở một vòng.

Biến trở sử dụng phần tử điện trở dây quấn chất lượng cao, mang lại khả năng chịu tải tốt, độ tuyến tính cao và tuổi thọ lâu dài. Thân biến trở được chế tạo từ kim loại chắc chắn, kết hợp với trục xoay có độ bền cao giúp thiết bị hoạt động ổn định trong thời gian dài. WXD3-12-22K được sử dụng rộng rãi trong các bộ nguồn điều chỉnh, thiết bị đo kiểm, mạch khuếch đại, hệ thống điều khiển tự động, phòng thí nghiệm và các ứng dụng yêu cầu hiệu chỉnh thông số điện với độ chính xác cao.

Đặc điểm nổi bật

• Giá trị điện trở 22kΩ, công suất định mức 2W.
• Biến trở dây quấn đa vòng (10 vòng), điều chỉnh mịn và chính xác.
• Độ tuyến tính cao, sai số nhỏ, hoạt động ổn định.
• Phần tử điện trở dây quấn có khả năng chịu tải tốt và tuổi thọ cao.
• Vỏ kim loại chắc chắn, tăng độ bền cơ học và khả năng chống va đập.
• Trục xoay vận hành nhẹ, dễ dàng điều chỉnh bằng tay hoặc tua vít.
• Phù hợp với các mạch cần cân chỉnh điện áp, dòng điện và tín hiệu chính xác.

Cấu tạo

• Phần tử điện trở dây quấn: Chế tạo từ dây hợp kim điện trở có độ ổn định cao.
• Con chạy (Wiper): Di chuyển trên phần tử điện trở để thay đổi giá trị điện trở.
• Trục xoay đa vòng: Thiết kế 10 vòng giúp điều chỉnh chính xác và mượt mà.
• Vỏ kim loại: Bảo vệ các linh kiện bên trong và tăng độ bền khi sử dụng.
• Ba chân kết nối: Gồm hai chân điện trở và một chân con chạy.
• Đế cách điện: Cố định chân kết nối và đảm bảo an toàn điện.

Thông số kỹ thuật

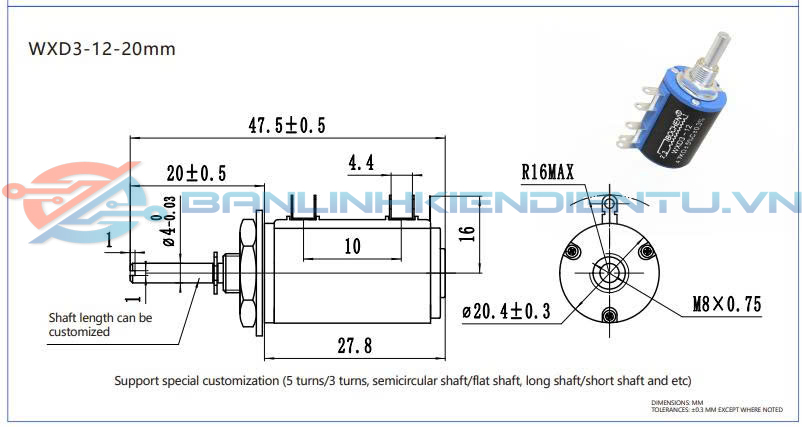

Kích thước

• Dòng sản phẩm: WXD3-12
• Đường kính thân: Ø22 mm
• Đường kính trục: Ø4 mm
• Chiều dài trục: Khoảng 20 mm
• Kiểu lắp: Gắn bảng (Panel Mount) bằng ren và đai ốc.
• Thiết kế nhỏ gọn, thuận tiện cho việc lắp đặt trong các thiết bị điện tử và công nghiệp.

Ứng dụng

• Điều chỉnh điện áp và dòng điện trong bộ nguồn DC.
• Hiệu chỉnh tín hiệu trong các mạch khuếch đại và mạch điều khiển.
• Thiết bị đo lường, thiết bị kiểm tra và hiệu chuẩn.
• Hệ thống điều khiển tự động, PLC và thiết bị công nghiệp.
• Thiết bị phòng thí nghiệm, nghiên cứu và phát triển (R&D).
• Các mạch điện tử yêu cầu điều chỉnh thông số với độ chính xác và độ ổn định cao.

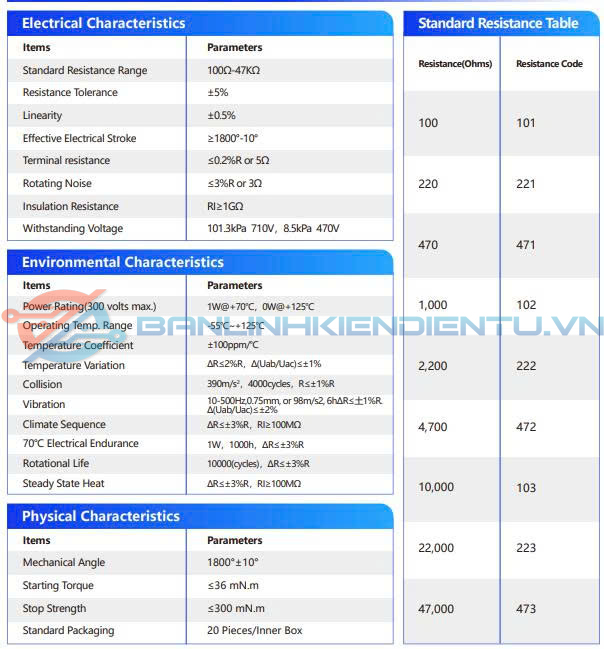

Datasheet
