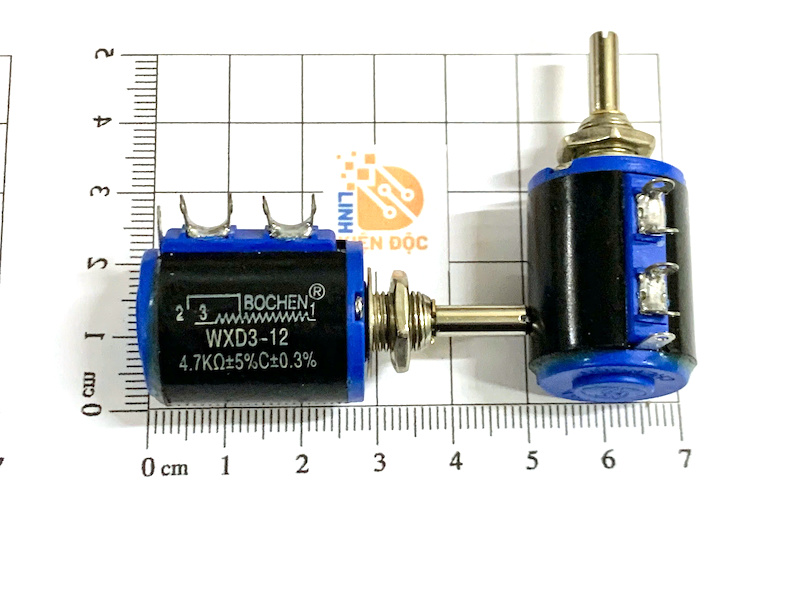

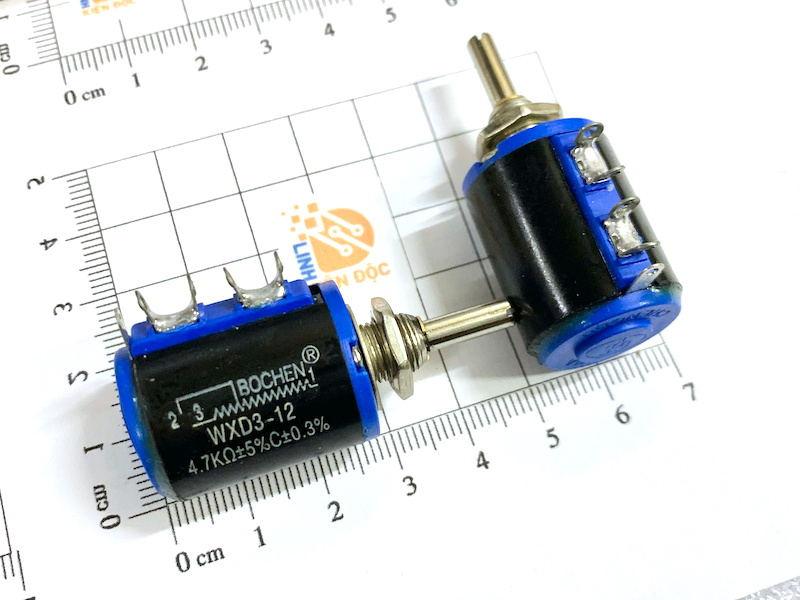

WXD3-12-4.7K Biến trở chính xác 2W 4.7K

Giới thiệu chung

Biến trở chính xác WXD3-12-4.7K là loại biến trở dây quấn đa vòng (Wirewound Precision Potentiometer) có giá trị điện trở 4.7kΩ và công suất 2W, được thiết kế cho các ứng dụng yêu cầu điều chỉnh điện trở với độ chính xác và độ ổn định cao. Cơ cấu điều chỉnh 10 vòng quay giúp người dùng tinh chỉnh điện áp, dòng điện hoặc tín hiệu một cách mượt mà, hạn chế sai số so với các loại biến trở một vòng thông thường.

Sản phẩm sử dụng phần tử điện trở dây quấn chất lượng cao, cho khả năng chịu tải tốt, độ tuyến tính cao và tuổi thọ dài. Thân biến trở được chế tạo bằng kim loại chắc chắn, kết hợp với trục xoay có độ bền cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp cũng như các thiết bị điện tử chuyên dụng. WXD3-12-4.7K được sử dụng phổ biến trong các bộ nguồn điều chỉnh, thiết bị đo lường, mạch điều khiển tự động, thiết bị phòng thí nghiệm và các hệ thống cần hiệu chỉnh thông số với độ chính xác cao.

Đặc điểm nổi bật

• Giá trị điện trở 4.7kΩ, công suất định mức 2W.
• Biến trở dây quấn đa vòng (10 vòng), điều chỉnh mịn và chính xác.
• Độ tuyến tính cao, sai số nhỏ và độ ổn định tốt.
• Phần tử điện trở dây quấn có khả năng chịu tải cao và tuổi thọ dài.
• Vỏ kim loại chắc chắn, chống va đập và bảo vệ tốt các linh kiện bên trong.
• Trục xoay vận hành nhẹ, dễ điều chỉnh bằng tay hoặc tua vít.
• Phù hợp với các ứng dụng cần cân chỉnh điện áp, dòng điện và tín hiệu chính xác.

Cấu tạo

• Phần tử điện trở dây quấn: Làm từ dây hợp kim điện trở chất lượng cao, đảm bảo độ ổn định và độ chính xác.
• Con chạy (Wiper): Di chuyển trên phần tử điện trở để thay đổi giá trị điện trở theo góc quay.
• Trục xoay đa vòng: Thiết kế 10 vòng giúp điều chỉnh chính xác hơn.
• Vỏ kim loại: Bảo vệ cơ cấu bên trong, tăng độ bền cơ học.
• Ba chân kết nối: Gồm hai chân điện trở và một chân con chạy để lấy tín hiệu.
• Đế cách điện: Cố định chân kết nối và đảm bảo an toàn khi sử dụng.

Thông số kỹ thuật

Kích thước

Ứng dụng

• Điều chỉnh điện áp và dòng điện trong bộ nguồn DC.
• Hiệu chỉnh tín hiệu trong các mạch khuếch đại và điều khiển.
• Thiết bị đo lường, thiết bị kiểm tra và hiệu chuẩn.
• Hệ thống điều khiển tự động và thiết bị công nghiệp.
• Thiết bị phòng thí nghiệm, nghiên cứu và phát triển (R&D).
• Các mạch điện tử yêu cầu điều chỉnh thông số với độ chính xác và độ ổn định cao.\
• Các mạch điện tử yêu cầu điều chỉnh chính xác và độ ổn định cao.

Datasheet
