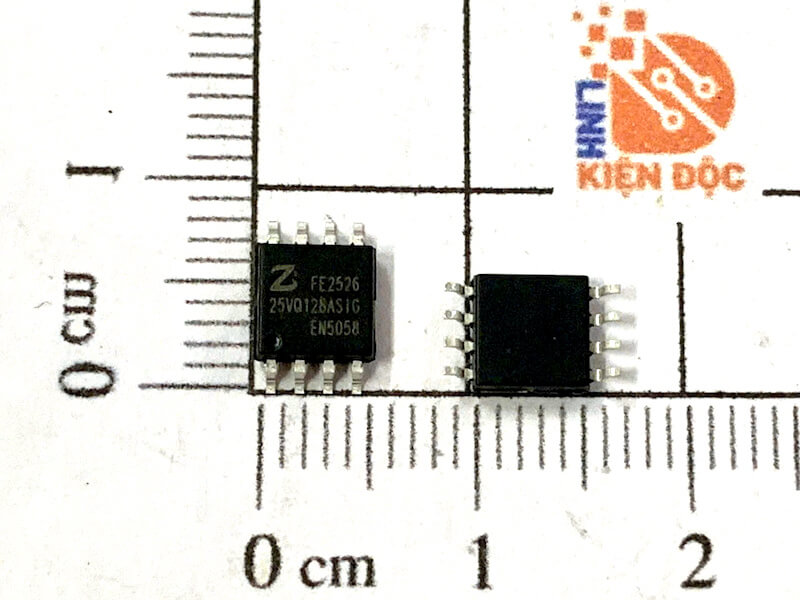

ZB25VQ128ASIG IC nhớ 128M bit SOP-8

Giới thiệu chung về ZB25VQ128ASIG

ZB25VQ128ASIG là IC nhớ Flash NOR giao tiếp SPI, có dung lượng 128 Mbit, tương đương 16 MByte. Đây là loại bộ nhớ không mất dữ liệu khi mất nguồn, thường được sử dụng để lưu firmware, bootloader, chương trình điều khiển, thông số cấu hình và dữ liệu hệ thống.

IC hoạt động với nguồn đơn 2,3–3,6 V, hỗ trợ giao tiếp SPI tốc độ cao và được đóng gói dạng SOP-8 208 mil.

1. Đặc điểm chính

• Dung lượng: 128 Mbit = 16 MByte.

• Loại bộ nhớ: Serial NOR Flash.

• Bộ nhớ không mất dữ liệu khi mất nguồn.

• Điện áp hoạt động: 2,3–3,6 V.

• Giao tiếp: SPI, Dual SPI, Quad SPI và QPI.

• Tần số clock SPI tối đa: khoảng 104 MHz theo datasheet.

• Hỗ trợ chế độ đọc tốc độ cao.

• Hỗ trợ chức năng Execute In Place (XIP).

• Có chức năng bảo vệ ghi dữ liệu.

• Hỗ trợ chế độ Deep Power-Down để giảm điện năng tiêu thụ.

• Số chân: 8 chân.

• Package: SOP-8 208 mil.

• Nhiệt độ hoạt động: khoảng -40 đến +85 °C.

• Tuổi thọ Program/Erase: khoảng 100.000 chu kỳ.

• Thời gian lưu trữ dữ liệu: khoảng 20 năm.

2. Cấu tạo bên trong

ZB25VQ128ASIG được cấu tạo từ các khối chức năng chính:

• Mảng ô nhớ NOR Flash dùng để lưu trữ dữ liệu.

• Mạch điều khiển bộ nhớ.

• Mạch giải mã địa chỉ.

• Mạch giao tiếp SPI.

• Mạch giao tiếp Dual SPI và Quad SPI.

• Thanh ghi trạng thái và thanh ghi cấu hình.

• Mạch điều khiển Program và Erase.

• Mạch bảo vệ ghi.

• Thanh ghi nhận dạng JEDEC.

• Thanh ghi SFDP.

• Vùng Security Register.

Dung lượng bộ nhớ chính là 128 Mbit, tương đương:

128 Mbit = 16 MByte = 16.777.216 byte

Bộ nhớ được tổ chức thành các sector và block để thực hiện việc ghi và xóa dữ liệu. Sector phổ biến có kích thước 4 KB, trong khi block có thể có kích thước 64 KB.

3. Sơ đồ chân

ZB25VQ128ASIG có 8 chân:

Trong chế độ SPI thông thường, các đường tín hiệu chính là CS#, CLK, DI và DO.

Trong chế độ Quad SPI, các chân IO0, IO1, IO2 và IO3 được sử dụng làm 4 đường truyền dữ liệu, giúp tăng tốc độ truyền dữ liệu.

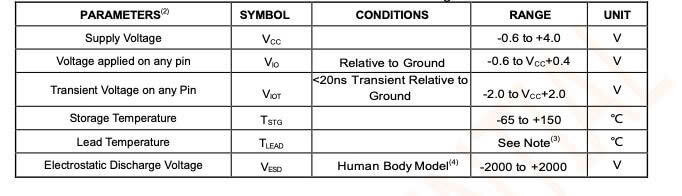

4. Thông số kỹ thuật

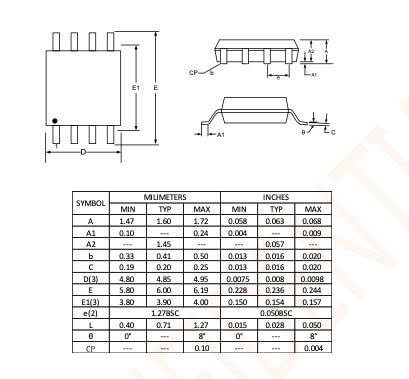

5. Kích thước

6. Ứng dụng

ZB25VQ128ASIG có thể được sử dụng trong:

• Lưu firmware cho vi điều khiển.

• Lưu Bootloader.

• Lưu chương trình điều khiển cho hệ thống nhúng.

• Thiết bị IoT.

• Thiết bị công nghiệp.

• Thiết bị đo lường.

• Thiết bị mạng và truyền thông.

• Thiết bị điện tử dân dụng.

• Lưu cấu hình hệ thống.

• Lưu font chữ, hình ảnh và dữ liệu giao diện.

• Lưu bảng tra cứu và dữ liệu cố định.

• Làm bộ nhớ chương trình ngoài cho MCU hoặc SoC.

DATASHEET
