Giới thiệu chung về IC số SN74LVC1G126DCKR ký hiệu CNK kiểu chân SOT353

1. Đặc điểm

SN74LVC1G126DCKR là IC logic đệm không đảo 1 kênh, tích hợp ngõ ra 3 trạng thái (3-State), thuộc dòng logic điện áp thấp tốc độ cao. Linh kiện có kích thước nhỏ gọn, tiêu thụ điện năng thấp và phù hợp với nhiều thiết bị điện tử hiện đại.

• IC đệm không đảo 1 kênh.
• Ngõ ra 3 trạng thái.
• Điện áp nguồn hoạt động rộng từ 1,65V đến 5,5V.
• Tốc độ chuyển mạch nhanh, độ trễ truyền thấp.
• Khả năng điều khiển tải tốt.
• Hỗ trợ chức năng Ioff khi tắt nguồn.
• Dải nhiệt độ hoạt động rộng.
• Kiểu chân SOT353 nhỏ gọn, tiết kiệm diện tích PCB.

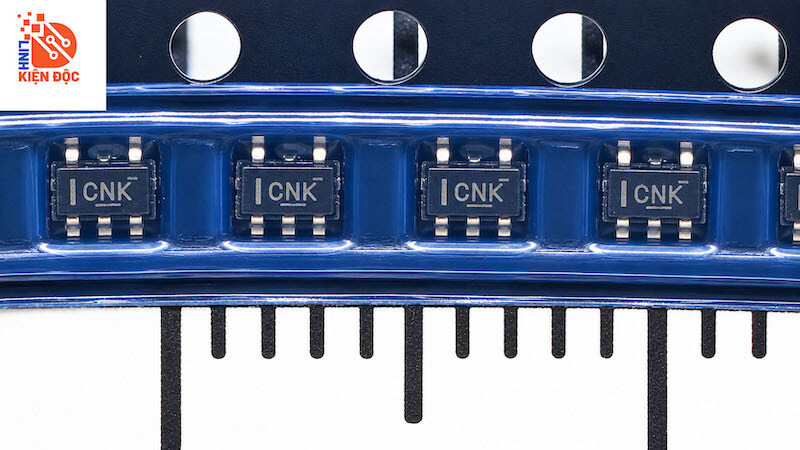

• Ký hiệu trên bề mặt linh kiện: CNK.

2. Cấu tạo

SN74LVC1G126DCKR được chế tạo theo công nghệ CMOS và tích hợp một bộ đệm logic không đảo bên trong. IC gồm 5 chân với các chức năng chính:

• Chân OE: điều khiển cho phép đầu ra.
• Chân A: đầu vào tín hiệu logic.
• Chân GND: nối mass.
• Chân Y: đầu ra tín hiệu logic.
• Chân VCC: cấp nguồn cho IC.

Khi chân OE ở mức logic cao, đầu ra Y hoạt động và có trạng thái logic giống với đầu vào A. Khi OE ở mức thấp, đầu ra Y chuyển sang trạng thái trở kháng cao Hi-Z, giúp cách ly tín hiệu khỏi đường truyền.

3. Thông số kỹ thuật

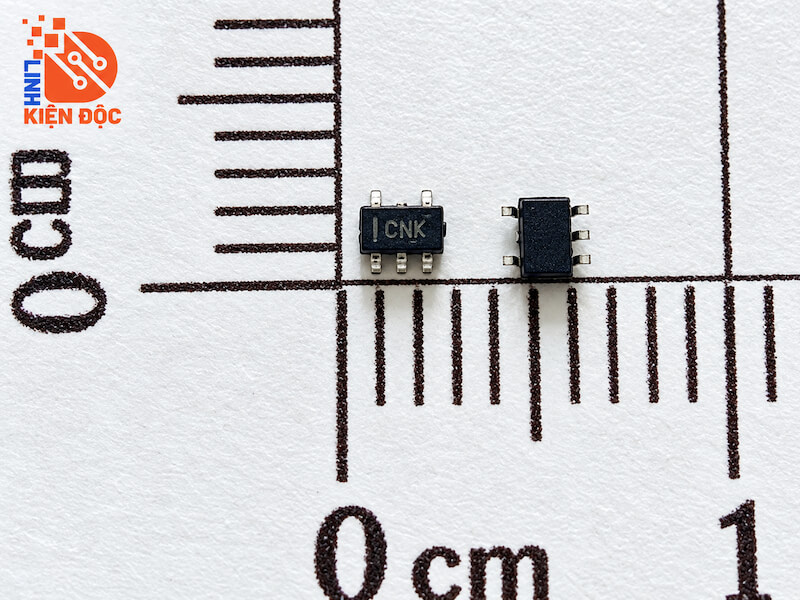

4. Kích thước

5. Ứng dụng

SN74LVC1G126DCKR ký hiệu CNK được sử dụng phổ biến trong các mạch điện tử cần đệm và cách ly tín hiệu số. Một số ứng dụng tiêu biểu gồm:

• Mạch đệm tín hiệu logic.
• Mạch điều khiển và cách ly đường tín hiệu.
• Mạch bus dữ liệu sử dụng chung.
• Mạch vi điều khiển và hệ thống nhúng.
• Bo mạch điều khiển công nghiệp.
• Thiết bị truyền thông và giao tiếp dữ liệu.
• Mạch điều khiển động cơ và thiết bị tự động hóa.
• Thiết bị điện tử sử dụng logic điện áp thấp.
• Các bo mạch yêu cầu linh kiện SMD kích thước nhỏ.

DATASHEET
