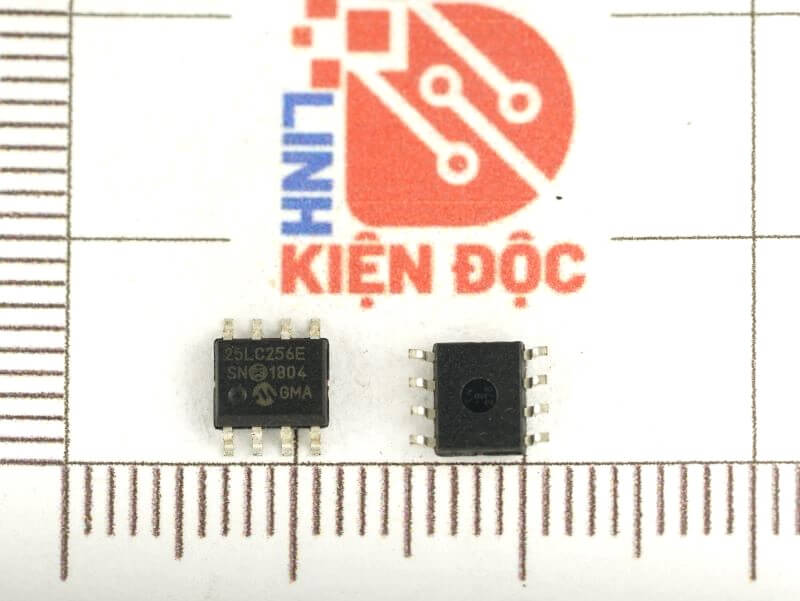

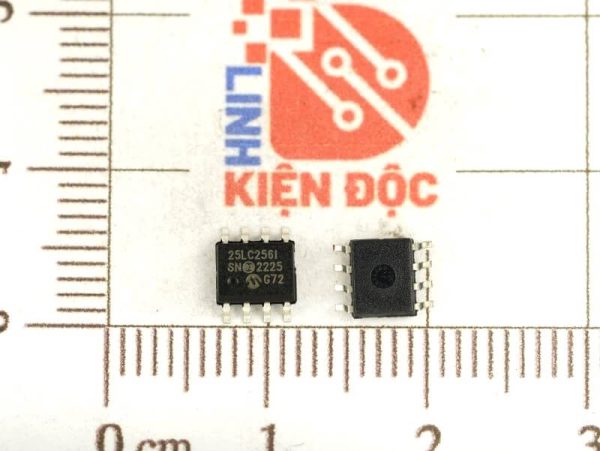

25LC256I 25LC256ESN 25LC256-I/SN EEPROM 256KBit SOP-8

Giới thiệu về IC 25LC256I

25LC256I thuộc Microchip Technology Inc. là PROM có thể xóa bằng điện nối tiếp 256 Kbit. Bộ nhớ được truy cập thông qua bus nối tiếp tương thích Giao diện ngoại vi nối tiếp (SPI) đơn giản. Các tín hiệu bus cần thiết là đầu vào xung nhịp (SCK) cộng với các đường dữ liệu vào (SI) và dữ liệu ra (SO) riêng biệt. Truy cập vào thiết bị được điều khiển thông qua đầu vào Chip Select (CS). Có thể tạm dừng giao tiếp với thiết bị thông qua chân giữ (HOLD). Trong khi thiết bị tạm dừng, các chuyển tiếp trên đầu vào của nó sẽ bị bỏ qua, ngoại trừ Chip Select, cho phép máy chủ phục vụ các ngắt có mức ưu tiên cao hơn. 25LC256 có sẵn trong các gói tiêu chuẩn bao gồm PDIP và SOIC 8 chân, và gói nâng cao bao gồm DFN 8 chân và TSSOP 8 chân,

Đặc trưng kỹ thuật 25LC256I

• Đồng hồ tối đa 10 MHz
• Công nghệ CMOS công suất thấp:
  – Dòng ghi tối đa: 5 mA ở 5,5V, 10 MHz
  – Dòng đọc: 6 mA ở 5,5V, 10 MHz
  – Dòng chờ: μA ở 5,5V
• 32.768 x Tổ chức 8 bit
• Trang 64 Byte
• Chu kỳ xóa và ghi tự động (tối đa 5 ms)
• Bảo vệ ghi khối: Bảo vệ không, 1/4, 1/2 hoặc toàn bộ mảng
• Bảo vệ ghi tích hợp:
  – Mạch bảo vệ dữ liệu bật/tắt nguồn
  – Chốt cho phép ghi
  – Chốt bảo vệ ghi
• Đọc tuần tự
• Độ tin cậy cao:
  – Độ bền: 1.000.000 chu kỳ xóa/ghi
  – Lưu trữ dữ liệu: > 200 năm
  – Bảo vệ ESD: > 4000V
• Phạm vi nhiệt độ được hỗ trợ:
  – Công nghiệp (I):-40°C đến +85°C
  – Ô tô (E):-40°C đến +125°C
• Không chì và tuân thủ RoHS

Thông số kỹ thuật

Sơ đồ khối chức năng

Sơ đồ chân

Kích thước IC 25LC256I

Xem thêm: Nhiều sản phẩm IC nguồn khác

Datasheet 25LC256I
