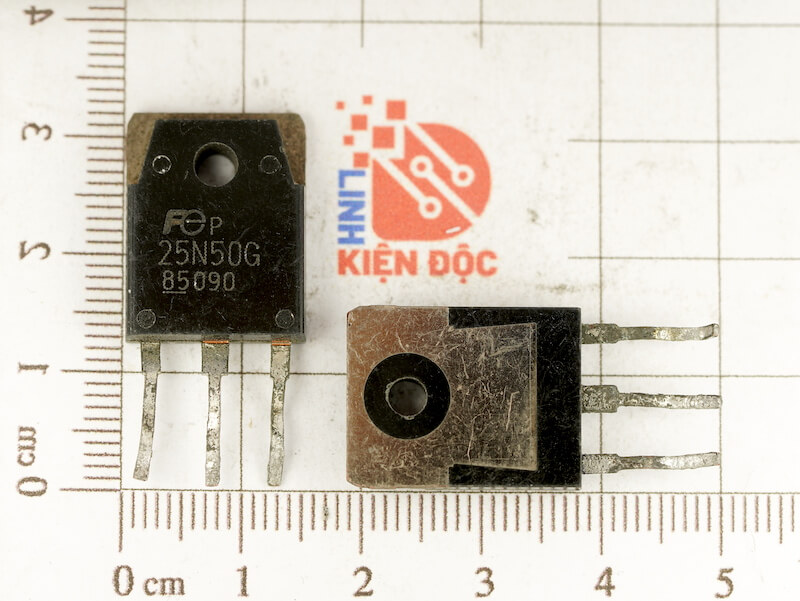

25N50G Mosfet kênh N 500V 25A TO-3P tháo máy

GIỚI THIỆU CHUNG:

25N50G là một transistor MOSFET kênh N được sản xuất bởi nhiều nhà sản xuất, trong đó có Fuji Electric. Đây là một linh kiện công suất được thiết kế cho các ứng dụng chuyển mạch và khuếch đại trong các mạch điện tử công suất trung bình đến cao.

Đặc điểm chính:

• Loại linh kiện: MOSFET kênh N (N-Channel Enhancement Mode)
• Điện áp Drain-Source tối đa (VDSS​): Thường là 500V.
• Dòng điện Drain liên tục (ID​): Thường là 25A (tùy thuộc vào nhiệt độ hoạt động và tản nhiệt).
• Kiểu chân: Thường là TO-3P, một kiểu chân có khả năng tản nhiệt tốt, phù hợp cho các ứng dụng công suất. Cũng có thể gặp phiên bản với kiểu chân TO-247.
• Điện trở dẫn Drain-Source khi bật (RDS(on)​): Giá trị này thường thấp (ví dụ: khoảng 0.25Ω theo một số nguồn), giúp giảm tổn thất công suất khi MOSFET ở trạng thái bật.
• Tốc độ chuyển mạch: Được thiết kế để có tốc độ chuyển mạch nhanh, phù hợp cho các ứng dụng chuyển mạch tần số cao.
• Điện tích cổng thấp: Giúp giảm tổn thất khi chuyển mạch và đơn giản hóa mạch điều khiển cổng.
• Ứng dụng tiêu biểu: Thường được sử dụng trong bộ nguồn xung (SMPS), mạch điều khiển động cơ, инвертор, bộ chuyển đổi DC-DC, và các ứng dụng công nghiệp khác.

Sơ đồ chân:

NGUYÊN LÝ HOẠT ĐỘNG CỦA MOSFET (Tổng Quan)

• Điều khiển dòng điện giữa Drain (D) và Source (S) bằng điện áp đặt vào Gate (G).
• Điện áp Gate tạo ra điện trường, hình thành hoặc triệt tiêu kênh dẫn điện trong chất bán dẫn.
• MOSFET kênh N:
  • Khi điện áp Gate-Source (VGS​) thấp hơn điện áp ngưỡng (Vth​), MOSFET ở trạng thái tắt, dòng điện ID​≈0.
  • Khi VGS​ cao hơn Vth​, kênh dẫn N được tạo ra, cho phép dòng điện chạy từ Drain sang Source.
  • Dòng điện ID​ tăng theo VGS​ và VDS​ (trong các vùng hoạt động khác nhau).

Thông số kĩ thuật:

CHỨC NĂNG CỦA 25N50G MOSFET KÊNH N 500V 25A

• Chuyển mạch (Switching):
  • Đóng/mở mạch điện nhanh chóng cho dòng điện lên đến 25A và điện áp 500V.
  • Thích hợp cho các ứng dụng chuyển mạch tần số cao.
• Khuếch đại (Amplification):
  • Khuếch đại tín hiệu điện áp hoặc dòng điện trong các mạch khuếch đại.
• Điều khiển (Control):
  • Điều chỉnh dòng điện hoặc điện áp bằng cách thay đổi điện áp Gate.

ỨNG DỤNG THỰC TẾ CỦA 25N50G MOSFET KÊNH N 500V 25A (TO-3P)

• Bộ nguồn xung (SMPS).
• Mạch điều khiển động cơ.
• Bộ инвертор.
• Bộ chuyển đổi DC-DC.
• Các ứng dụng công nghiệp về nguồn điện.

LƯU Ý KHI SỬ DỤNG 25N50G MOSFET KÊNH N 500V 25A (TO-3P)

• Tham khảo Datasheet:
  • Luôn tìm và đọc kỹ datasheet của nhà sản xuất (ví dụ: Fuji Electric) để có thông số kỹ thuật chính xác và đầy đủ.
• Cẩn thận với tĩnh điện (ESD):
  • MOSFET rất nhạy cảm với tĩnh điện, cần sử dụng các biện pháp bảo vệ khi thao tác.
• Điều khiển Gate:
  • Sử dụng mạch điều khiển Gate phù hợp để đảm bảo tốc độ chuyển mạch tối ưu và tránh quá áp hoặc thiếu áp.
• Tản nhiệt:
  • Gắn MOSFET vào tản nhiệt phù hợp với công suất tiêu thụ để tránh quá nhiệt. Kiểu chân TO-3P cần được lắp đặt cẩn thận để đảm bảo tiếp xúc nhiệt tốt.
• Không vượt quá định mức:
  • Tuân thủ nghiêm ngặt các thông số điện áp và dòng điện tối đa được chỉ định trong datasheet.
• Bảo vệ mạch:
  • Sử dụng các biện pháp bảo vệ quá dòng, quá áp để bảo vệ MOSFET và các linh kiện khác trong mạch.
• Kiểm tra kỹ lưỡng (nếu là hàng tháo máy):
  • Đảm bảo không có hư hỏng vật lý và đo kiểm tra các chân để tránh linh kiện bị lỗi.

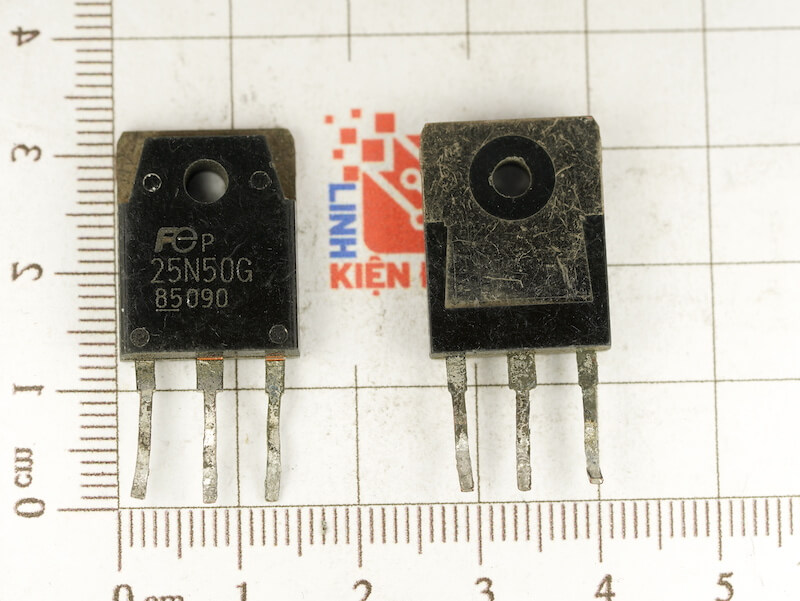

Kích thước:

Xem thêm các Mosfet khác tại đây

Datasheet:
